一份6层框架结构住宅楼结构CAD施工图纸（建筑图纸）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该附件为某小区的住宅楼，主题为六层，建筑高度19米，建筑面积4819.75平方米。建筑设计结构形式为全现浇框架结构，基础采用静压桩基础，7度设防。
该资料包含： 结构设计说明 、桩位布置图、承台布置图、柱配筋图、梁配筋图、板配筋图、楼梯结构图、平面图、立面图、剖面图等共24张图纸。
出图时间：近代.04。

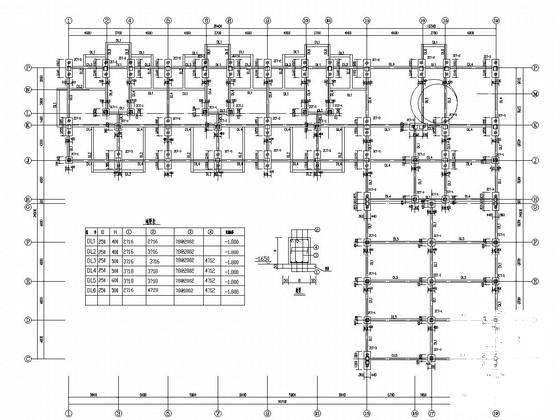

承台布置图

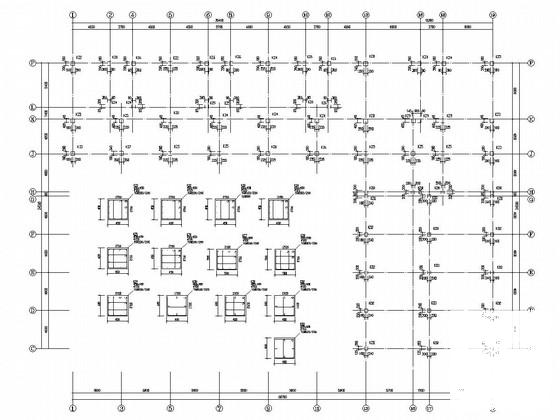

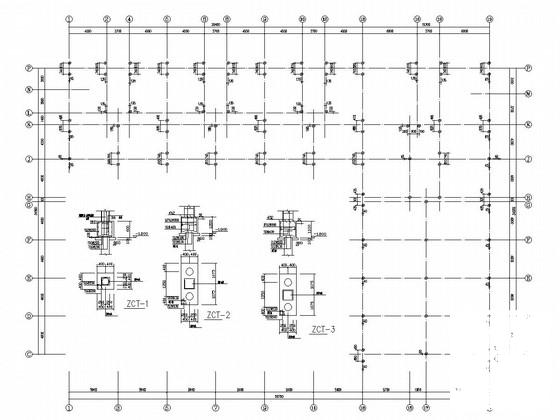

柱配筋图

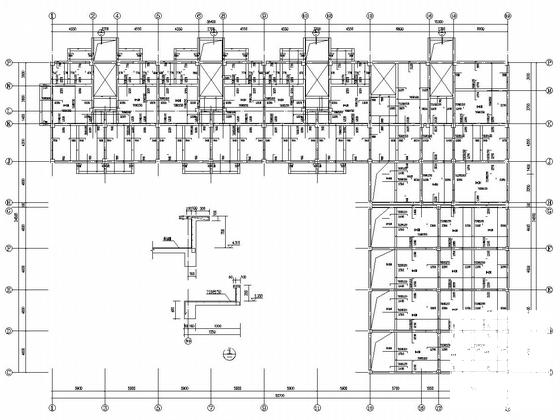

门厅顶板配筋图

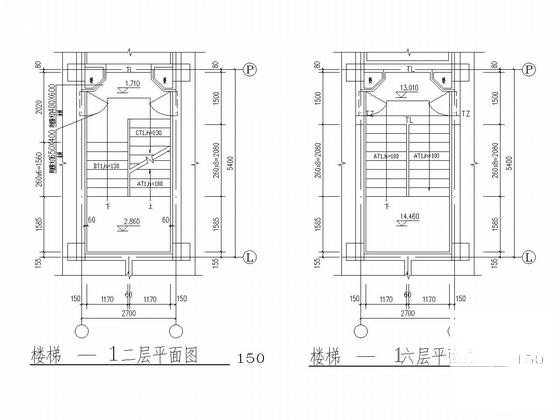

楼梯平面图

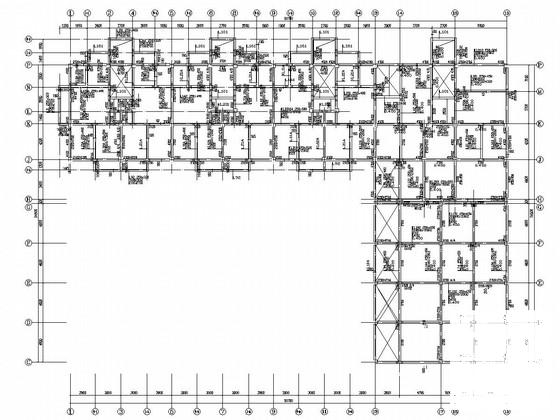

门厅顶梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-13 16:48:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
