40m宽城市主干道工程全套设计CAD图纸（58张）(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
道路全长3746.586米，为城市主干道，行车速度V=40km/h，该资料的主要内容包括：平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计等。
横断面具体设置如下：
道路全宽40米，横断面为：4.5米（绿化带） 2.0米（人行道） 3.0米（绿化带） 21.0米（车行道） 3.0米（绿化带） 2.0米（人行道） 4.5米（绿化带）
......
设计于2009年，共58张CAD设计图。

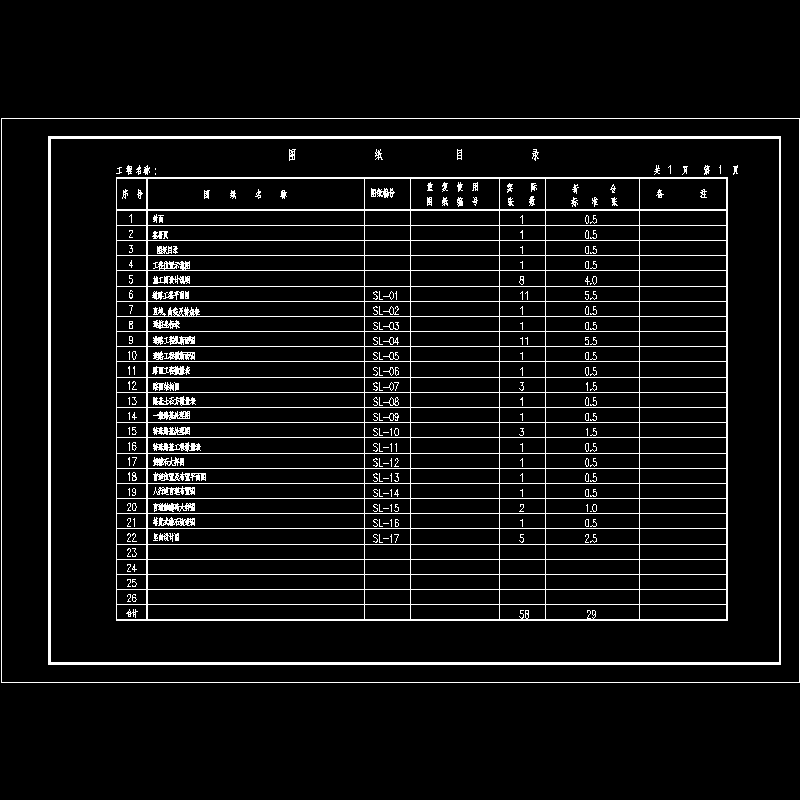

000封皮、目录.dwg

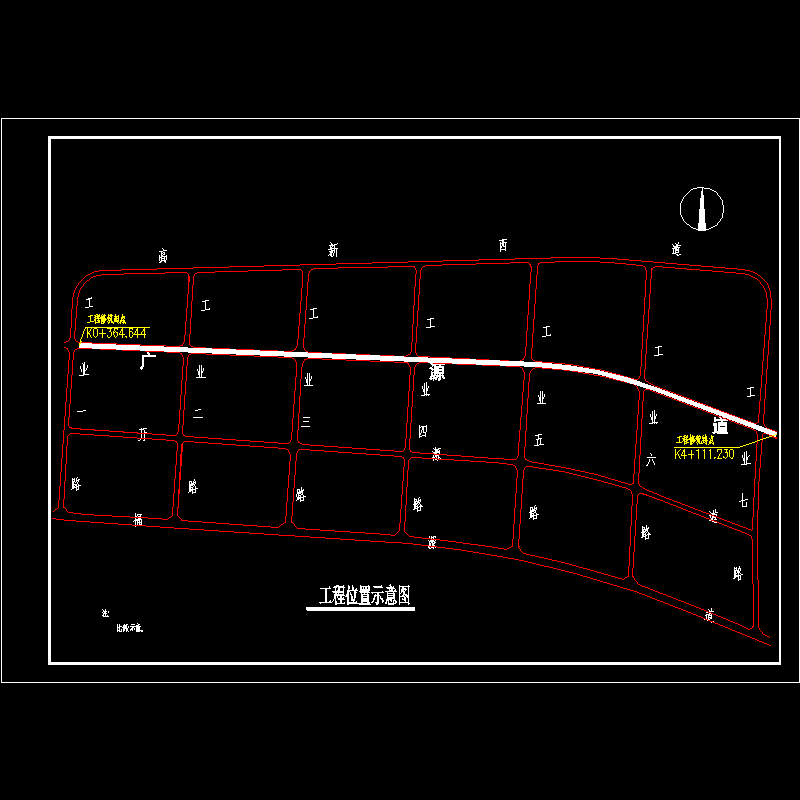

003工程位置示意图.dwg

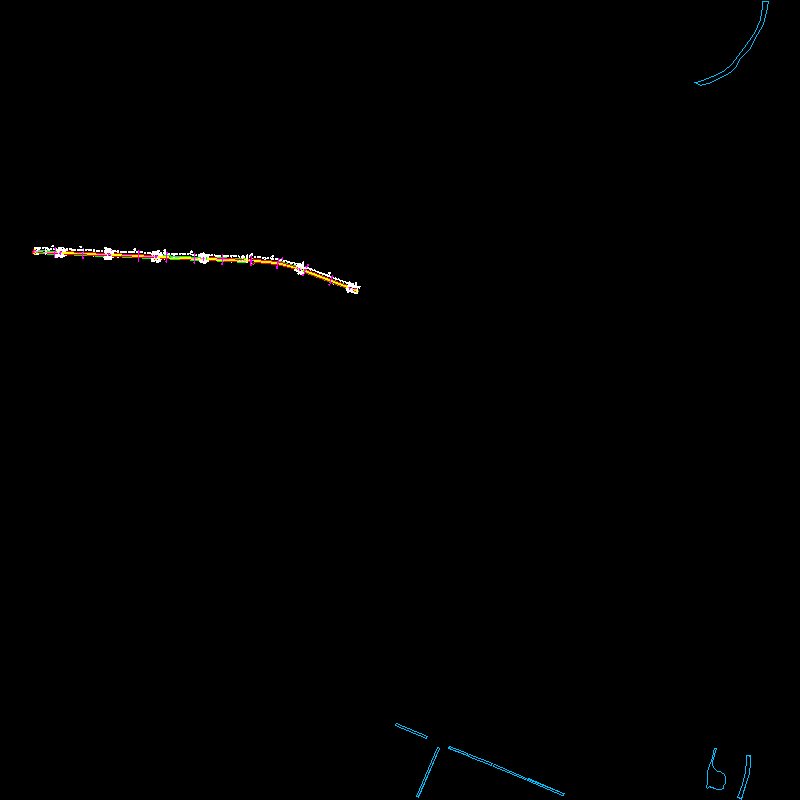

sl-01广源道平面图.dwg

sl-04广源道纵断面图.dwg

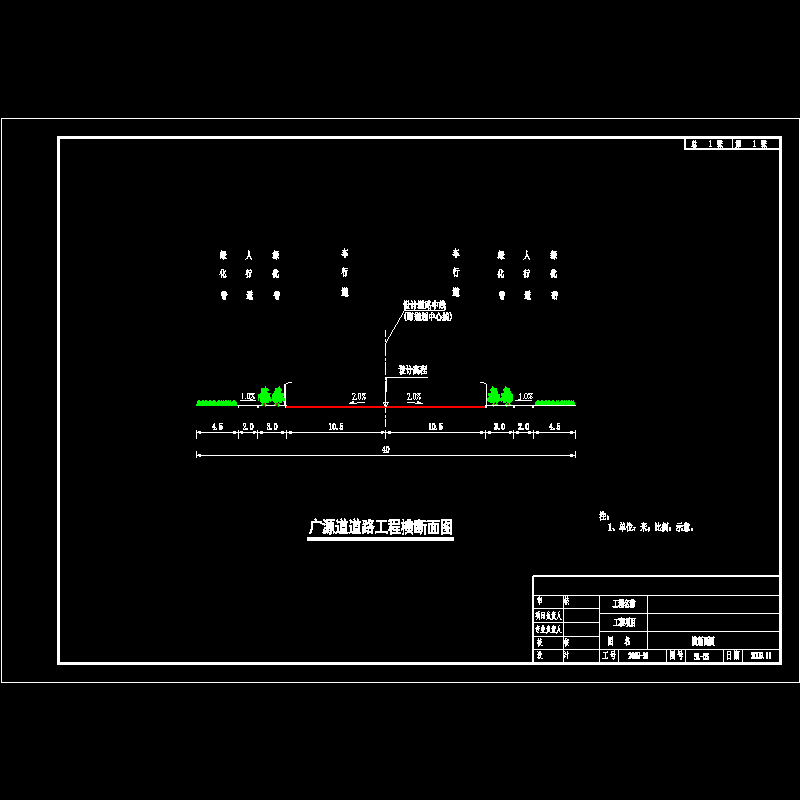

sl-05道路工程横断面图.dwg

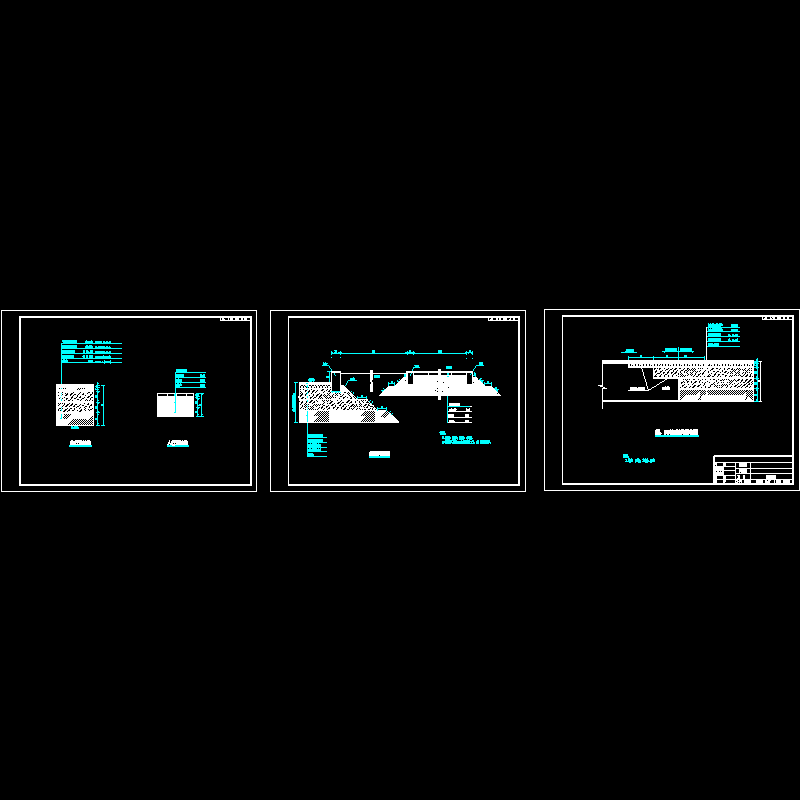

sl-07路面结构.dwg

sl-09一般路基处理图.dwg

sl-10特殊路基处理图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
