城市主干道道路工程全套施工CAD图纸设计48页

附件详情

  • 资料目录
  • 道路 设计说明
  • 道路平面图
  • 道路纵断面图
  • 道路标准横断面图
  • 路面结构图
  • 人行道板铺装图
  • 路口人行坡道设置图
  • 路口盲道板设置图
  • 路口竖向设计图
  • 路口竖向设计图
  • 道路 用地红线
  • 路基处理 设计说明
  • 路基处理平面图
  • 路基处理纵断面图
  • 路基处理横断面图
  • 交通组织 设计说明
  • 交通组织及设施图
  • 路口渠化定位图
  • 路基换填及土方横断面图
  • 道路土方数量表
  • 路基处理土方数量表
  • 道路主要工程数量表

附件详情

本图纸为城市主干道道路工程全套施工图设计,共计48页,设计内容含路面设计、路口设计、路基处理、交通组织等。
……
1、道路等级:城市Ⅰ级主干道
2、设计行车速度:60km/h
3、设计荷载:道路标准BZZ-100
4、最大纵坡:0.4265%,最小纵坡:0.3%
5、最大竖曲线半径:R=8000m,最小竖曲线半径:R=6000m
6、抗震烈度:7度设防
7、路面型式:柔性路面
8、道路横坡:车行道1.5%,人行道及非机动车道2%
……
横断面设计:

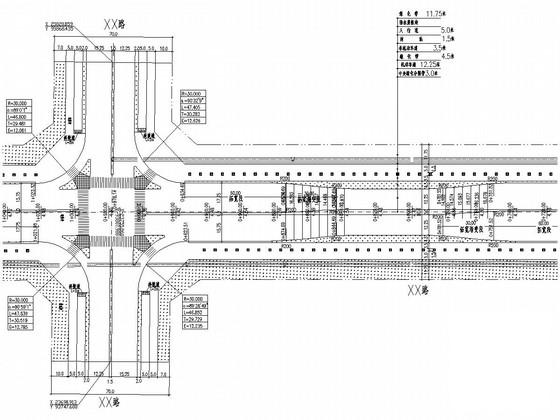

道路红线宽为80m,按双向六车道设计,主要路口拓宽一条左转车道和一条右转车道,标准半幅横断面的组成:11.75(城市绿化带)+5.0(人行道)+1.5(树池)+3.5(非机动车道)+4.5(机非分隔带)+12.25(机动车道)+3.0/2(中央分隔带)=40m。
……
共48页。

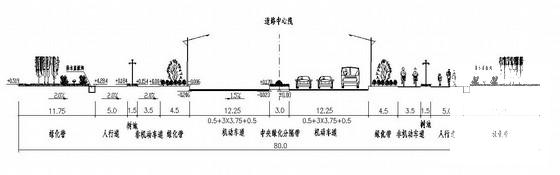

道路标准横断面

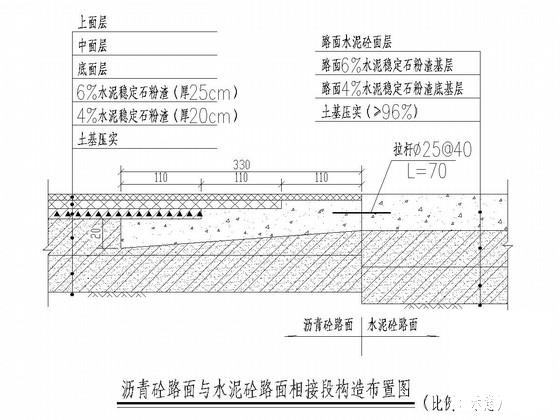

路面结构图

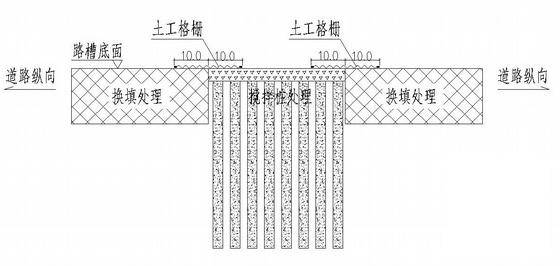

路基处理设计

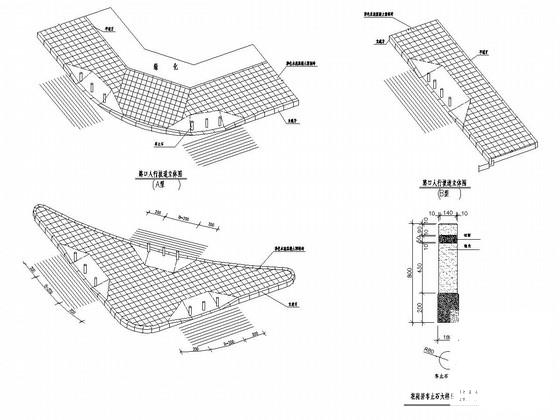

路口人行坡道设置图
