一份水泥混凝土公路改造工程CAD施工图纸设计

rruuikkjj · 发表于 2020-4-25 10:47:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

公路等级：四级
干线：否
位置：安徽

附件详情

第一篇、总体设计
1、项目地理位置图
2、总说明书
3、路线平纵面缩图
4、主要技术经济指标表
第二篇、路线
1、说明

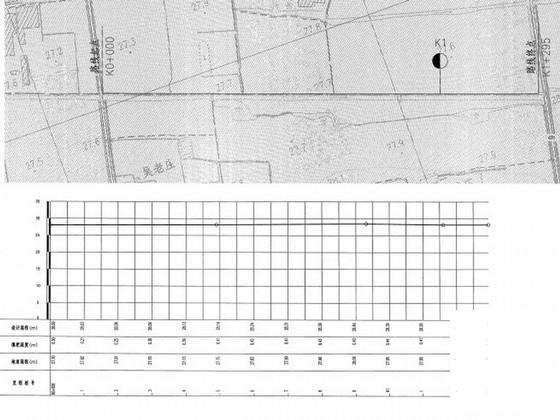

2、路线平面图
3、路线纵断面图
4、纵坡、竖曲线表
5、逐桩坐标表

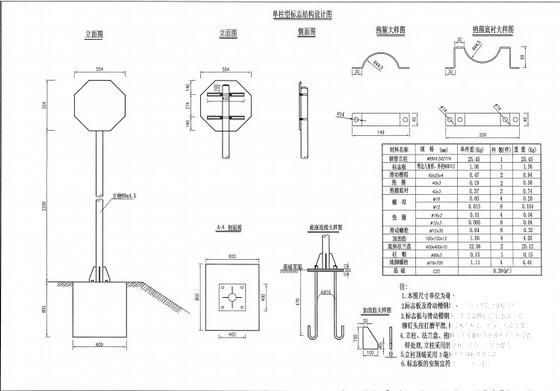

6、安全措施
第三篇、路基、路面
1、说明
2、路基设计表
3、路基标准横断面图
4、路基横断面设计图
5、路基土石方数量计算表
6、路基清表工程数量表
7、路面工程数量表

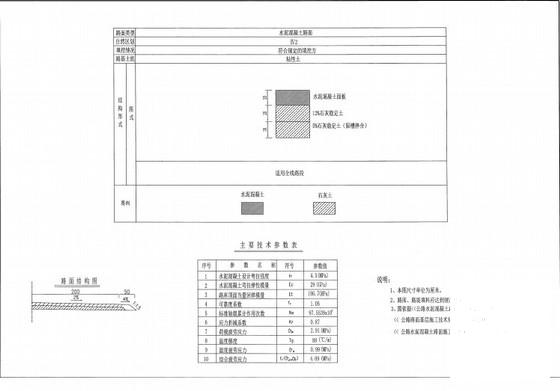

8、路面结构图
9、水泥混凝土路面设计图
第六篇、路线交叉
1、路线交叉说明
2、工程数量表

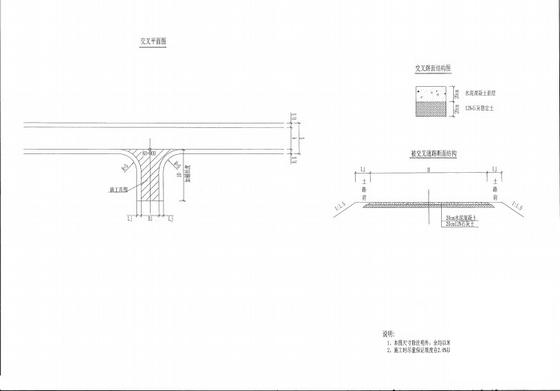

3、交叉设计图

附件详情

技术标准：
1、公路等级：四级公路；
2、设计速度：20公里/小时；
3、路基宽5米，路面宽4米，路肩宽0.5米；
4、横坡：路面横坡2%，路肩横坡4%；
5、路面建筑设计结构形式为水泥混凝土路面。
路面主要技术指标：
1、自然区划：Ⅳ2区；
2、标准轴载：100KN；
3、车道数：单车道。
路面结构：
一般路段路面结构：
20cm水泥混凝土
20cm12%石灰稳定土
20cm5%石灰稳定土（原槽拌合）
……
平面线形设计：
1、路线布设情况
在平面设计时，路线线形尽量与原路线保持一致，减少征地拆迁工程量。对于不满足技术标准的路段，进行了调整，使之符合规范要求。路线主要控制点为路线起讫点。
2、平面设计
老路线性很好，本着充分利用原有道路，少拆迁少征地原则，新建项目线性起终点为直线无交点。
纵断面设计：
当地地形为平原地形，原有地面起伏不大，基本能满足安全、舒适、快捷的原则。本次纵断面设计以四级公路的技术标准为依据，在满足两侧居民要求的情况下，尽量抬高道路的高程，尽可能减少挖方，减少投资。根据本次路面加铺结构设计，该资料为保证与现有路线相接对起终点抬高按40cm进行控制。为使纵断面线形平顺，尽可能减少纵坡变坡次数，竖曲线选用较大半径值。
该资料平面控制坐标系采用自定义坐标系，高程采用假设高程。设计高程为道路中心路面顶面高程。
……
共54页,。
