一份城市道路病害整治工程CAD施工方案图纸(水泥混凝土路面)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

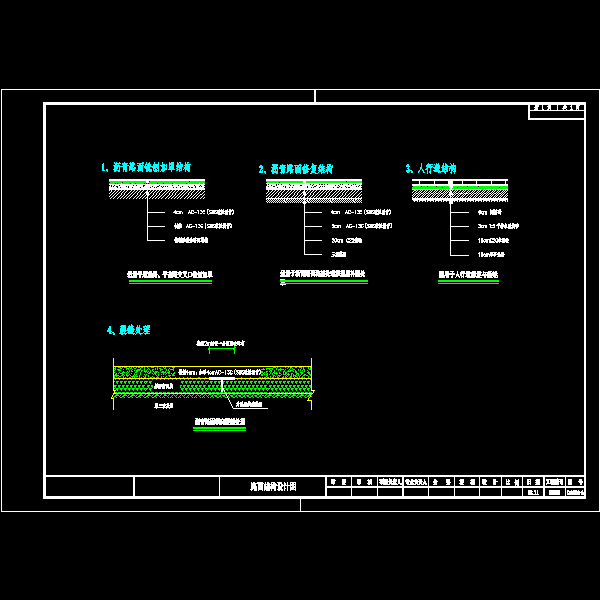

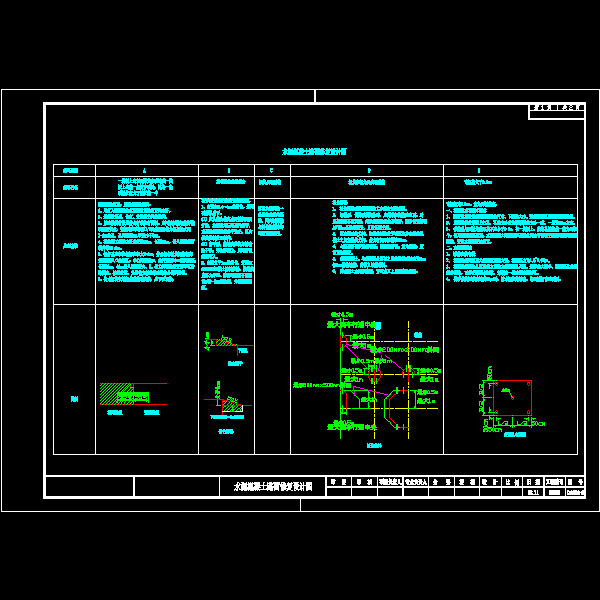

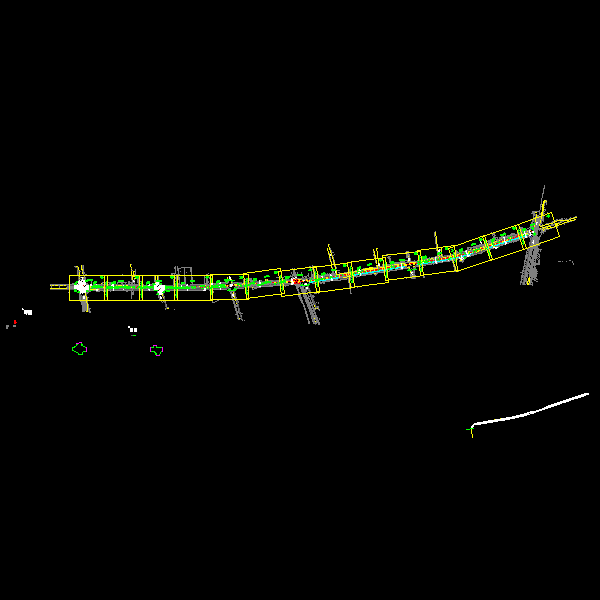

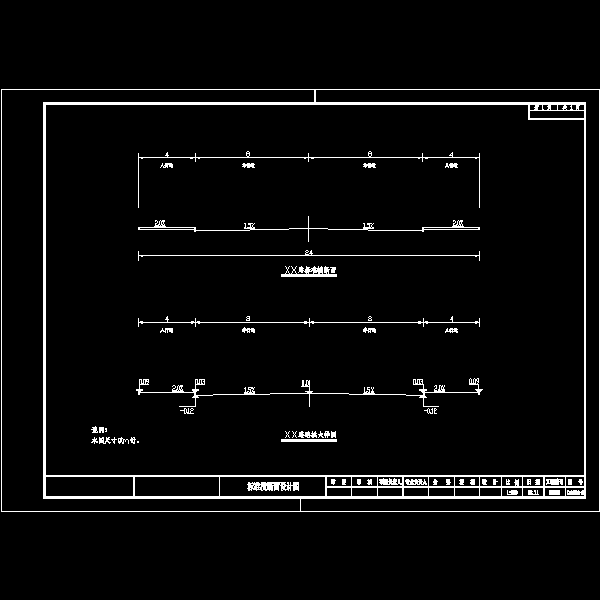

【附件详情】 　　 道路等级：城市次干路 设计车速：30km/h 　　 道路长度：2320米 　　 设计内容：道路整治工程包含水泥混凝土路面、沥青混凝土路面病害整治，无障碍设施整治，附属设施整治等 　　 横断面布置为：4m人行道 16m车行道 4m人行道；车行道路拱坡度1.5%，人行道-2% 　　【设计内容】 　　 施工总说明;平面设计图；路况图；道路标准横断面；路面结构设计图；水泥混凝土板块修复设计图；交叉口竖向设计图；侧平石设计图；无障碍缘石坡道设计图；无障碍缘石坡道设计；牛腿进口坡；导盲板设计通用图；缘石坡道和盲人触感块材料布置图；主要工程量统计，共12张CAD图 　　

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
