云龙东路道路提质改造工程CAD施工图纸设计(水泥混凝土路面)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：六车道
• 设计时速：40
• 干线：是
• 位置：四川
• 设计年代：近代

云龙东路位于湘潭天易示范区内，本次提质改造路段西起贵竹路，东至梧桐路，为东西方向的城市次干道，道路全长约为293.307m，现状道路宽度27.0m。道路两厢主要为城市待开发用地。

云龙东路现状为水泥混凝土路面，道路为两幅路面，每幅路面宽度为11.0m，中央绿化带5.0m，道路总宽度27.0m，道路两侧现状为绿化带。

本次道路提质改造主要内容为道路路面提质改造、现状道路排水设施提升改造等。

······

标线大样

道路横断面图

原有路面处治设计图

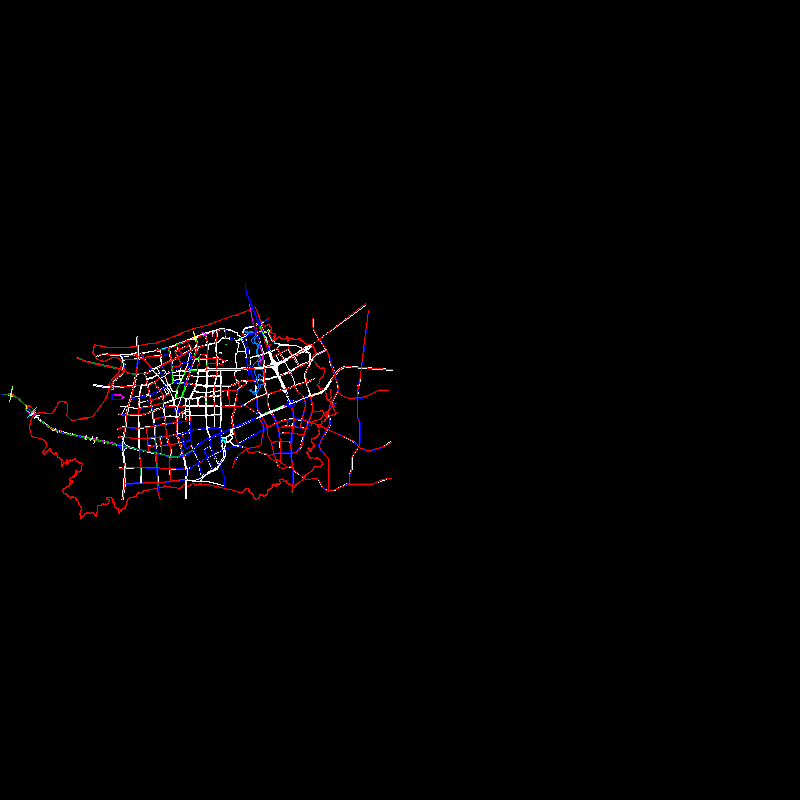

s1-02道路地理位置图.dwg

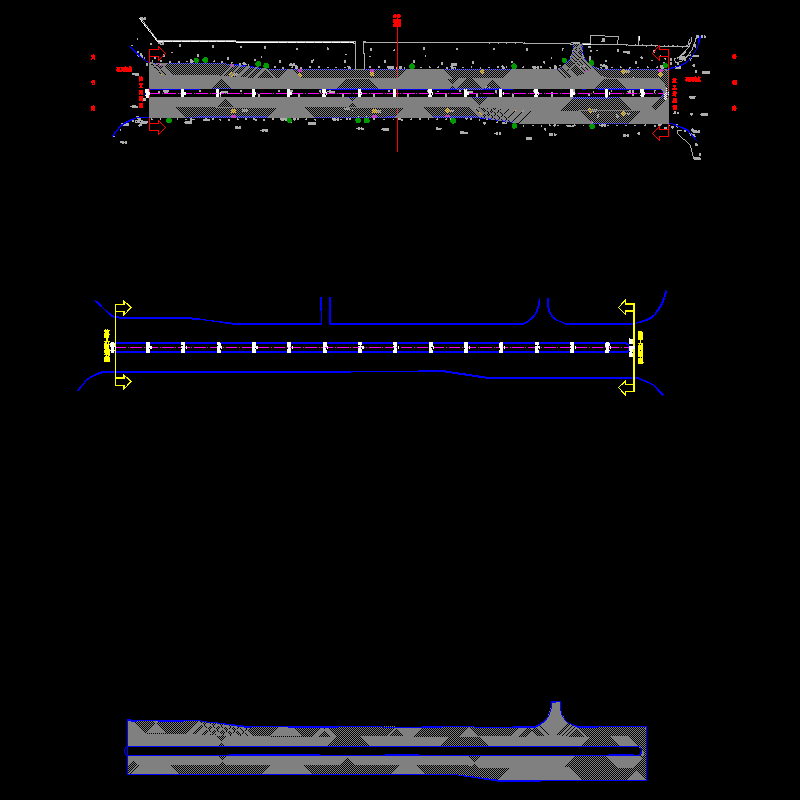

s1-03道路平面图.dwg

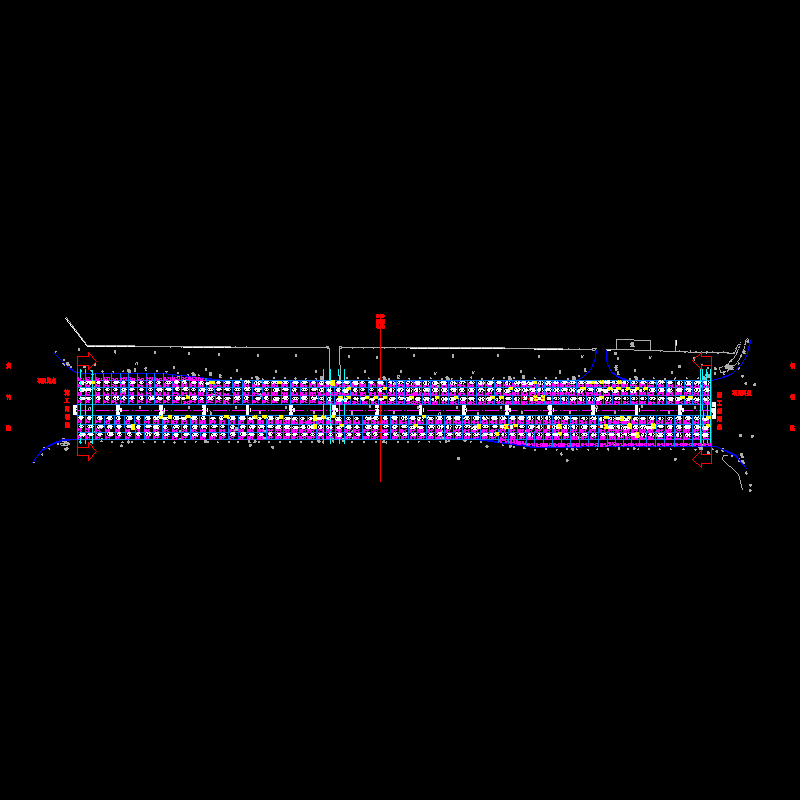

s1-04板块调查图.dwg

s1-05道路标横.dwg

s1-06沥青砼路详图 侧石大样图.dwg

s1-07道路处理大样图.dwg

s1-08原有路面处治设计图.dwg

tk.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
