农村公路旧路改造工程CAD施工图纸设计19张（水泥混凝土面层）(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 封面及目录
• 设计说明
• 平面图
• 路面工程数量表
• 路面结构设计图
• 路基防护工程修复数量表
• 路基防护工程标准图
• 排水工程（边沟、涵洞）修复工程数量表
• 涵洞通用设计图
• 边沟修复结构设计图
• 路基病害及整治修复(清表、清坍方、清边沟、软基换填、填坑槽)工程数量详表
• 病害及整治修复数据现场调查表

附件详情

图纸为农村道路旧路改造工程施工图设计，共计19张，包含路基、路面、排水以及涵洞工程。
……
主要技术指标:
面层类型：水泥混凝土面层
自然区划：本路段经过地区属公路自然区划V3区
设计标准轴载：BZZ-100
设计使用年限：水泥混凝土路面20年
路面结构组合:
面层：水泥混凝土，抗折强度3.5Mpa，厚度20cm。
基层：路基整治后用5cm厚级配碎石找平并碾压密实。
……
对原有路基不满足设计要求段的处理:
（一）清理原泥结碎石路面杂物（杂草、浮土、淤泥），清理淤积边沟，用片石石渣填坑槽（石渣最大粒径必须小于100MM），清理路基坍方，挖除路面及路面整平并碾压密实。
部分路段边沟堵塞严重，路缘带损坏较多，建议用石渣或片石填平边沟并碾压，路面混凝土浇筑时留出边沟宽度以形成新的边沟并进行海底，石渣或片石填边沟的数量已计入片石填坑槽中。具体工程数量见附后设计图表。
（二）软瘫、积淤等弯沉不达标地段用片碎石或砂砾石换填，厚度为0.2-0.5m视情采用，采用碎石或砂砾填补坑槽车辙，具体工程数量见附后设计图表；
（三）用M7.5砂浆砌片块石修复损坏的挡土墙、路缘带、边沟矮墙或者加高路缘带。具体工程数量见附后设计图表；
（四）修复完善部分涵洞。
路基修补整治工作完成后，需用压路机碾压密实，然后铺洒填隙碎石并碾压密实后再铺筑水泥混凝土路面层。
四、路面设计
……
共19张，编制于2014年。

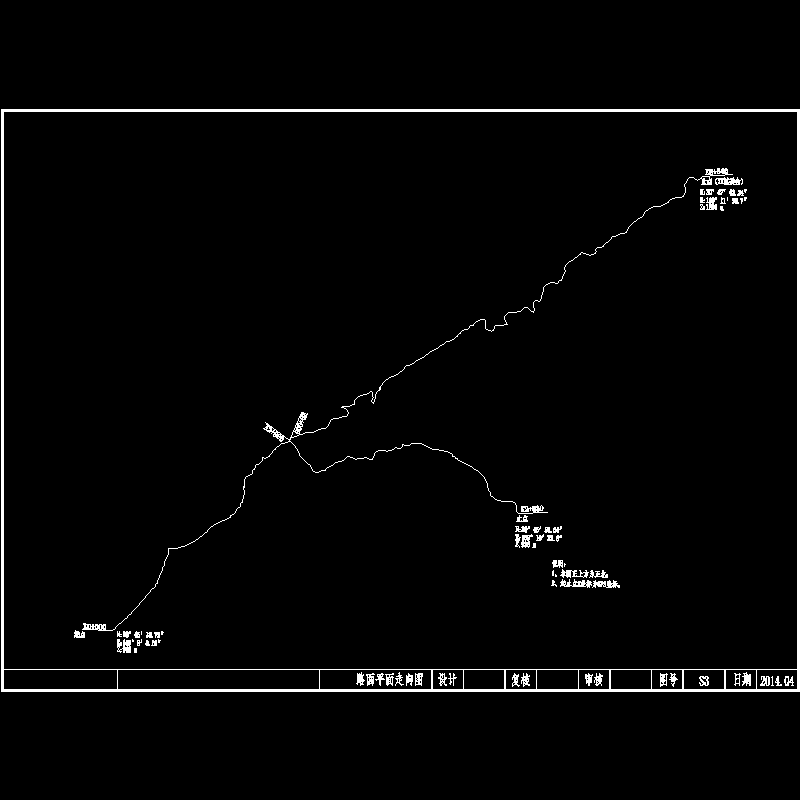

3.平面图.dwg

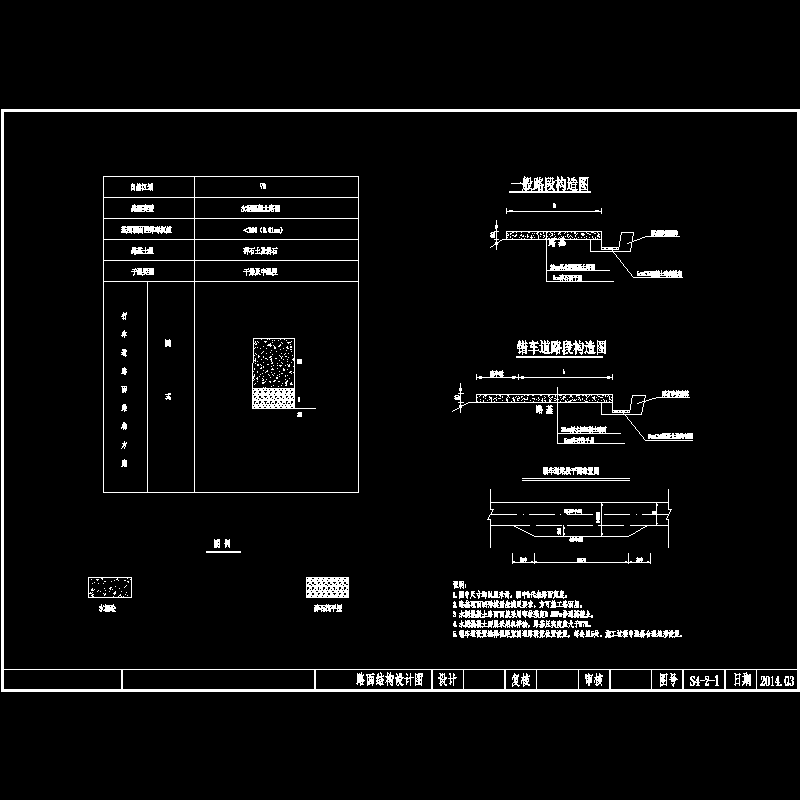

4-2-1.路面结构设计图.dwg

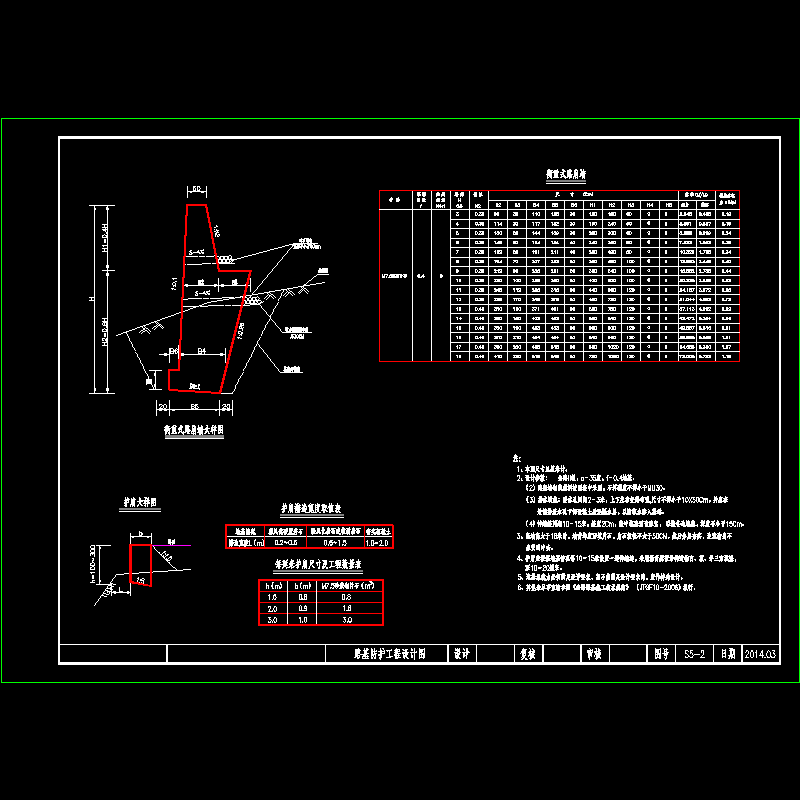

5-2.路基防护工程标准图.dwg

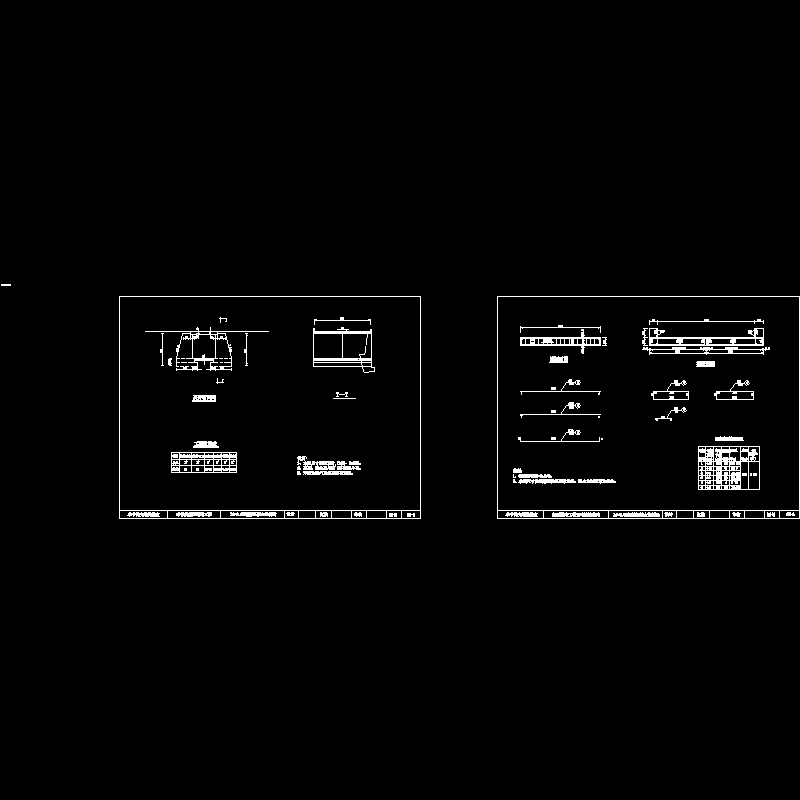

6-2.涵洞通用设计图_5.dwg

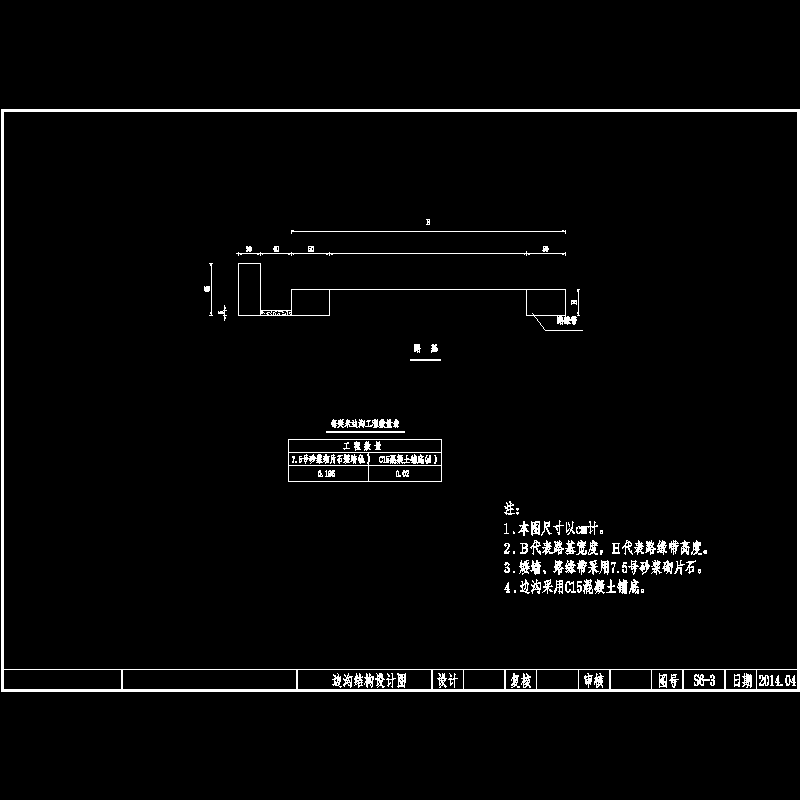

6-3.边沟修复结构设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
