农村公路路面工程设计套CAD图纸（5张）(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计标准
1、公路等级：农村公路；
2、计算行车速度：20Km/h；
3、平曲线一般最小半径：30m，极限半径：15m；
4、回头曲线极限最小半径：10m；
5、路基宽度4.5m，路面宽度4.5m，每300米设置错车道一处；
6、最大纵坡：12%；
7、桥涵设计车辆荷载：公路II级；
......
项目概要：
本段路线全长3.2公里，按单车道布置横断面，路基宽为4.5m，行车道4.5m。
......
设计于2014年，共5张CAD设计图。

道路工程路面结构图

第 1 张图

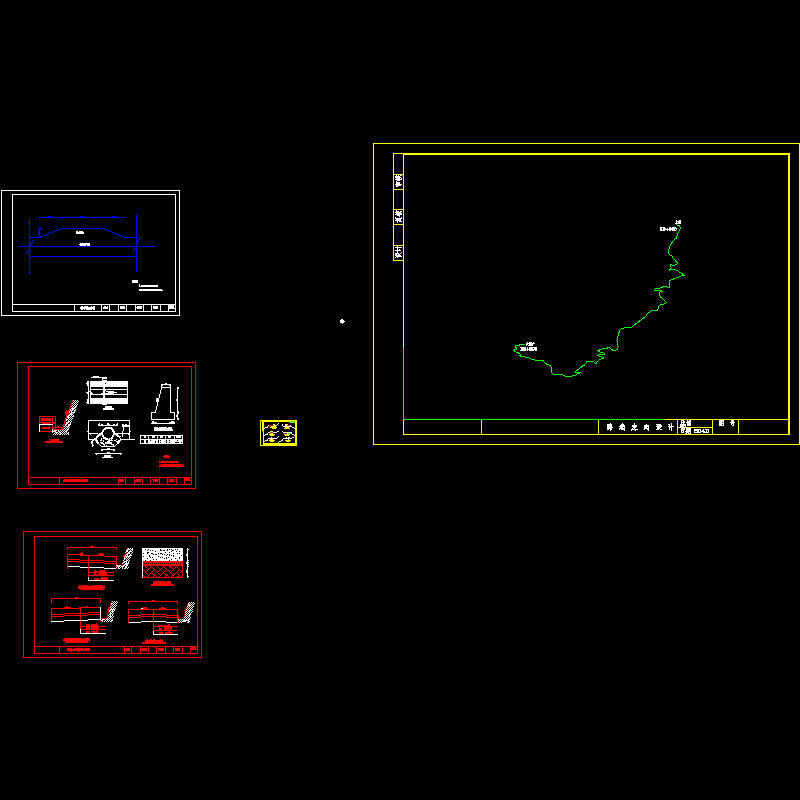

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
