沥青路面和旧水泥混凝土路面碎石化改造cad图纸和总设计说明

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

内容包括： 　　平面图、纵断图、标准横断图、资料目录、设计总说明、路面结构图 　　 　　、项目概要 　　××路是××县城区路网中东西方向的重要通道，西起××路，东至水泥混凝土路面与沥青混凝土路面连接处，全长1116米。该段现状道路(水泥混凝土路面)全线均存在不同程度的裂缝、断板、沉陷等病害，局部路面基层损坏严重，已经无法满足行车要求，需要改造。为了满足城市发展的需要，××县决定于二XXX年对××进行投资改造建设，受××的委托，我公司对××车行道进行改造设计。 　　设计内容：道路工程。 　　二、设计依据 　　1．××提供的关于开发大道改造设计条件 　　2．××带状地形图及纵、横断资料 　　3．《工程建设标准强制性条文》(城市道路部分) 　　三、采用的主要设计、施工及验收规范和标准 　　《城市道路设计规范》(CJJ 37－90) 　　《公路路基设计规范》(JTGD 30-2004) 　　《公路路基施工技术规范》(JTG F10-2006) 　　《公路沥青路面设计规范》(JTG D50-2006 　　《公路沥青路面施工技术规范》(JTG F40－2004) 　　《公路路面基层施工技术规范》(JTJ 034-2000) 　　《市政道路工程质量检验评定标准》(CJJ1-90) 　　《城市道路路基工程施工及验收规范》(CJJ 44－91) 　　《公路工程质量检验评定标准》(JTG F80-2004) 　　《公路工程技术标准》(JTG B01－2004) 　　四、设计标准 　　道路等级：城市主干道Ⅱ级 　　计算行车速度：50km/h 　　沥青路面设计年限：15年 　　道路标准设计轴载：BZZ--100 　　抗震烈度：8度设防 　　路拱横坡：车行道横坡为1% 　　五、道路平面设计 　　道路改造范围为西起××，往东××，设计中线基本按照现状道路走向，无折点和平曲线。 　　六、道路横断设计 　　道路断面型式为一块板，车行道宽度24米，加铺沥青面层施工时以现状道路车行道实际宽度为准。 　　考虑到现状道路横坡为1％，道路设计横坡仍然采用坡度为1％的横坡。 　　七、道路纵断面设计 　　在纵断面设计时，考虑到改造路段起终点与未改造路段的顺接，以起终点高程为控制标高，一般路段在路面现状高程的基础上抬高16cm进行设计。 　　改造路段起终点设置高程渐变段，与未改造路段高程相顺接。

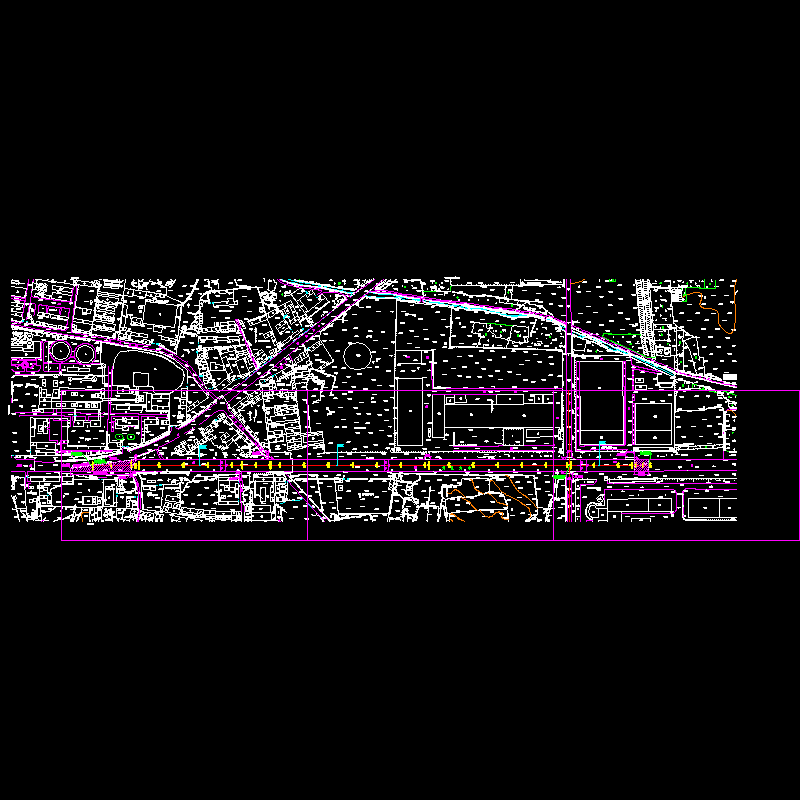

平面图.dwg

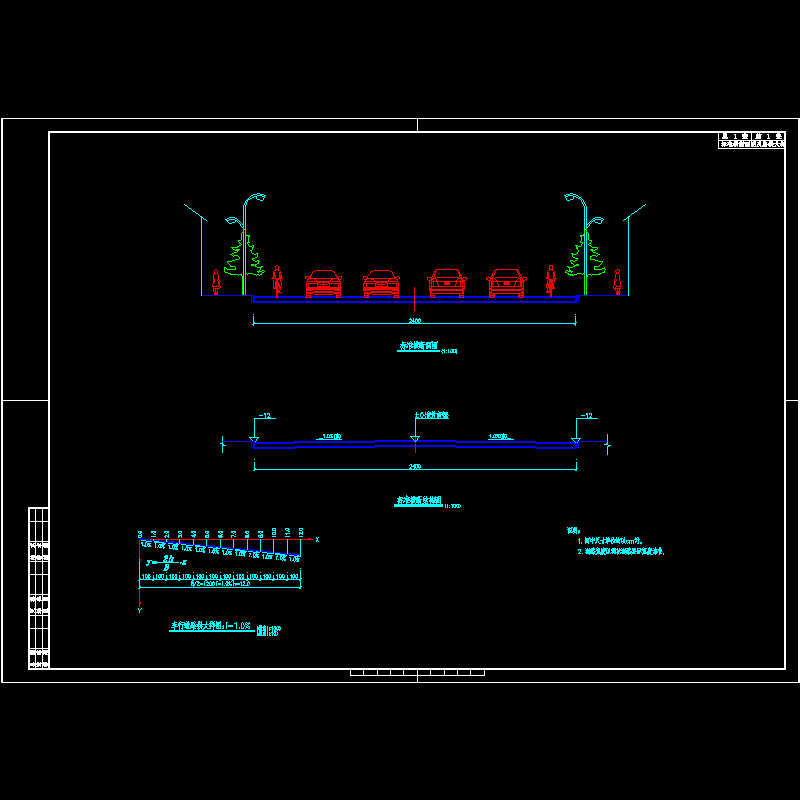

标准横断面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
