水稳碎石基层改性乳化沥青路面结构设计及连续配筋混凝土路面设计CAD图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

路面结构设计图

连续配筋混凝土路面锚固端设计图

连续配筋混凝土路面设计图

……

1、本图尺寸均以米计，辅道面层采用与主线相同路面结构，彩色沥青建议采用暗红色。

2、路面施工时各层材料用量、强度及技术要求等应严格按照《公路路面基层施工技术规范》JTJ034-2000、《公路沥青路面施工技术规范》JTG F40-2004等有关施工规范执行。

3、表面层横向力系数SFC ≥54,构造深度TD≥0.55mm，石料磨光值PSV≥42。

4、要求改性沥青的PG等级达到PG76-22。

5、水稳碎石基层上必须喷洒透层油，本次透层、封层一起实施，沥青采用改性乳化沥青。

6、水稳碎石基层7天浸水抗压强度为3.5～4.5MPa。

7、低剂量水稳碎石底基层7天浸水抗压强度不小于2.0～3.0MPa。

8、人行道砖材质建议采用荷兰砖。

9、纵向钢筋的焊接长度不小于16cm，焊接位置应错开，各焊接端连接线与纵向钢筋的夹角应小于60°。

……

共计3张，设计于2014年

水稳碎石基层改性乳化沥青路面结构

连续配筋混凝土路面设计

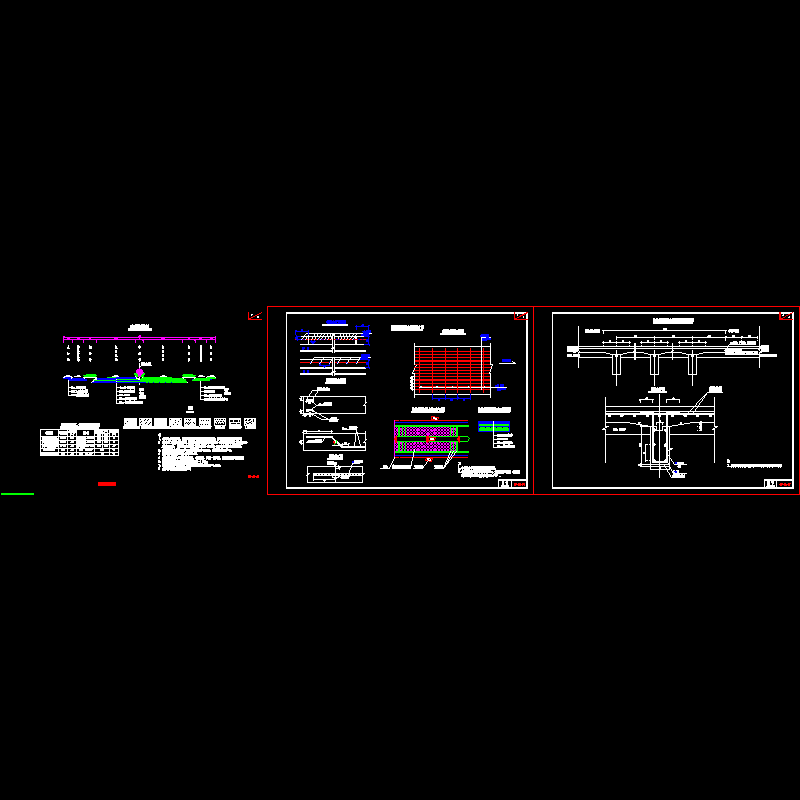

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
