一份高层住宅楼给排水CAD施工图纸（水泵房消防水池）(自动喷水灭火系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：24层
• 图纸设计深度：施工图
• 参考图纸：70张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站,稳压泵
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：同层排水
• 大样节点：水泵,泵房

附件详情

• 给排水平面图
• 系统图
• 水泵房大样图
• ...

附件详情

设计范围:该项目完成室内给排水的施工图设计,室外部分(包括室外给水引入管及化粪池等)由总平面完成。
系统:该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、闭式自动喷水灭火系统及建筑灭火器等。
图纸共：55张

消防水池配管示意图

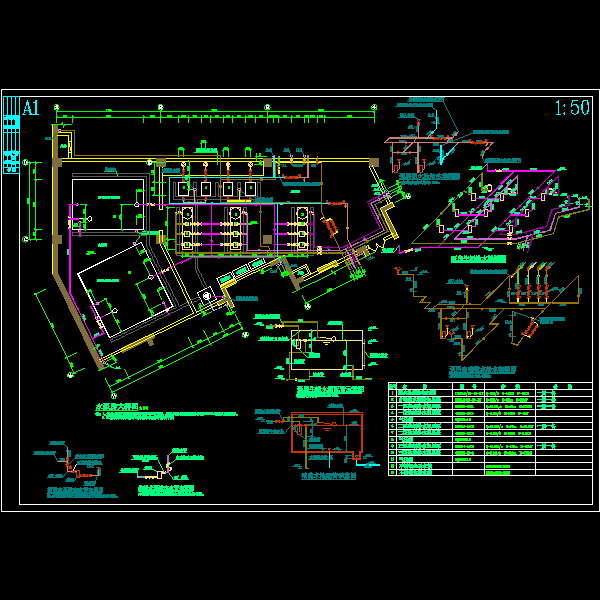

第 1 张图

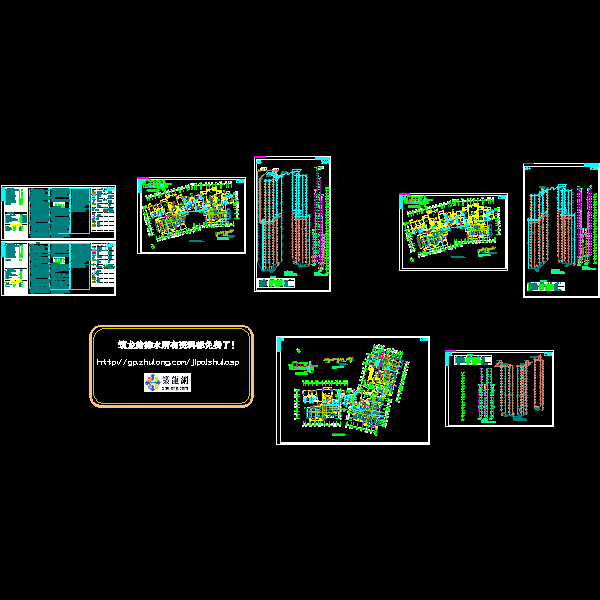

第 2 张图

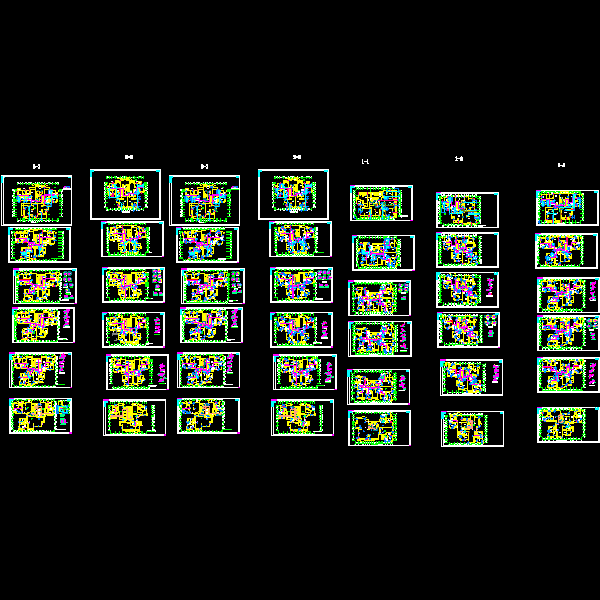

第 3 张图

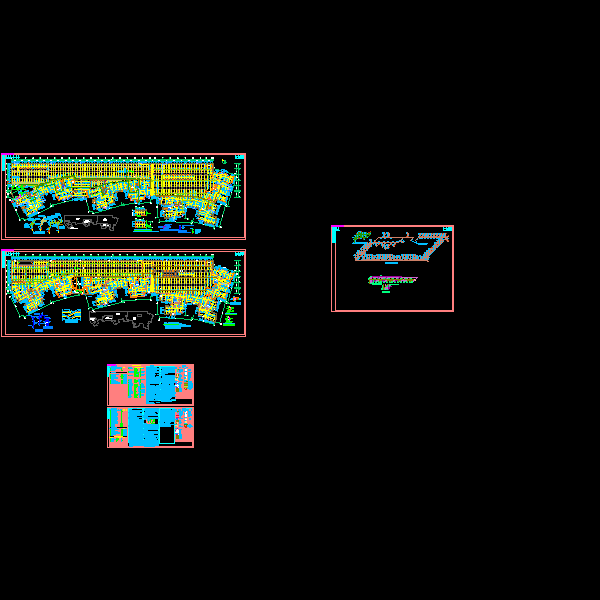

第 4 张图

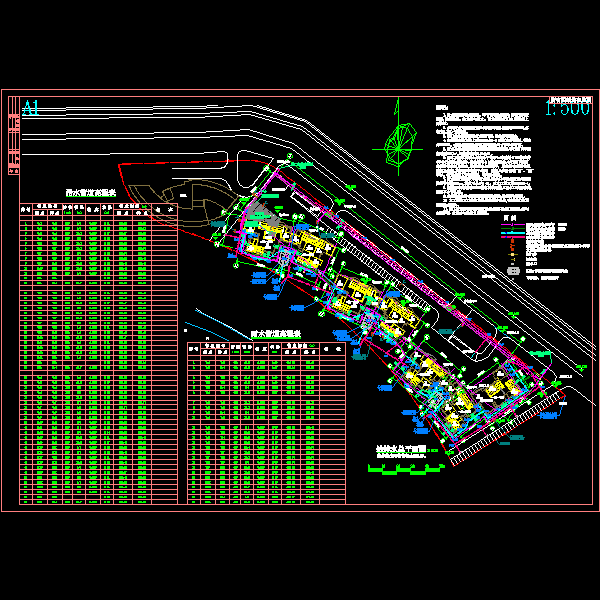

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
