一份电商物流园锅炉房给排水CAD施工方案图纸(室外消火栓系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 建筑面积：402平方米
• 地上层数：1层
• 图纸设计深度：施工图
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废分流,雨污分流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目地址：贵州
• 设计说明：有

本图纸为 贵州电商物流园锅炉房给排水施工图。

附件详情:

本项目为贵阳北部农产品电商物流园--I-20锅炉房,建筑层数:地上1层.总建筑面积:402.47平方米。建筑高度:7.20m,建筑结构形式为钢筋混凝土框架结构。耐火等级为二级;储存物品火灾危险性类别:丁类。

设计范围:Ⅰ-20锅炉房室内给水系统、污废水排水系统、雨水排水系统的设计及移动灭火器的配置。该资料给排水管道均只做到出建筑单体外第一口井,室外部分及给水水源不在该资料范围内...

图片展示：

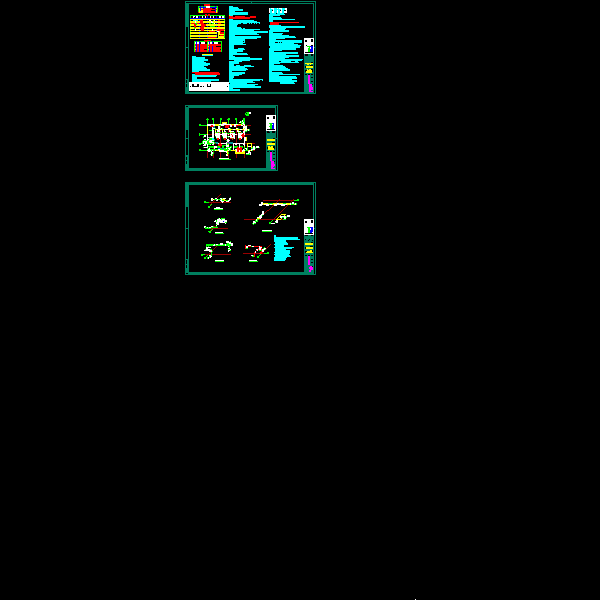

给排水、消防平面图
