污水处理工程竹胶合模板专项施工方案(回流污泥泵房)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目录
• 1. 项目概要： 1
• 2. 施工准备 1
• 2.1. 材料准备和要求： 1
• 2.2. 机具准备： 1
• 2.3. 作业条件： 1
• 3. 施工方案 1
• 3.1. 构筑物部分 1
• 3.1.1. 水解均质池及氧化沟模板 1
• 3.1.2. 沉淀池模板 7
• 3.1.3. 支撑系统： 9
• 3.1.4. 模板拆除： 10
• 3.2. 建筑物部分 10
• 3.2.1. 操作工艺和技术要求 10
• 3.2.2. 支撑系统： 11
• 3.2.3. 施工方法 11
• 3.2.4. 应达到的质量标准要求 14
• 4. 成品保护 16
• 5. 质量保证措施 17
• 5.1. 技术准备及 技术交底 17
• 5.2. 材料 质量控制 17
• 5.3. 模板安装观感质量 17
• 5.4. 模板制作的标准 18
• 5.5. 施工质量过程控制 18
• 5.6. 模板施工 质量通病 及防治 19
• 6. 安全注意事项 20
• 7. 雨季施工措施 21
• 7.1. 脚手架工程 21
• 7.2. 模板工程 21

附件详情

该项目为废水处理工程，每小时处理水量2.5万m3。场区占地45亩。构筑物部分主要项目包括:沉淀池二座，水解均质池及氧化沟二座，粗格栅及进水泵房、回流污泥泵房各一座，其中沉淀池为圆形构筑物，池壁高度为4.5m，壁厚均为400mm；水解均质池及氧化沟为钟形构筑物，池壁高度6m，壁厚为400mm，建筑设计结构形式为现浇钢筋砼结构，建筑物部分主要包括机修间及变配电间、综合楼，属于框架结构
……
2. 施工准备
2.1. 材料准备和要求：
(1) 模板：竹胶合板，复合板。
(2) 连接件：3型扣件，止水型对拉螺栓、步步紧（卡具）等。
(3) 支撑件：钢架管
……
3. 施工方案
3.1. 构筑物部分
3.1.1. 水解均质池及氧化沟模板
由于该单体工程建筑设计结构形式复杂，工期紧，为了达到要求工期，我方决定该两座构筑物采取平行 施工工艺 。故使一次性投入模板量增加，周转次数减少。
每座该单体构筑物所需12mm厚复合板4146平方米，方木103m3,Φ14穿墙螺栓13700根。
3.1.1.1 底板模板
(1) 池壁处模板施工
在底板与池壁的接口处，采用吊模的施工方法留出施工缝，施工缝留置位置为底板以上60cm，施工缝预留止水钢板，钢板采用搭接焊且搭接长度不小于2cm。

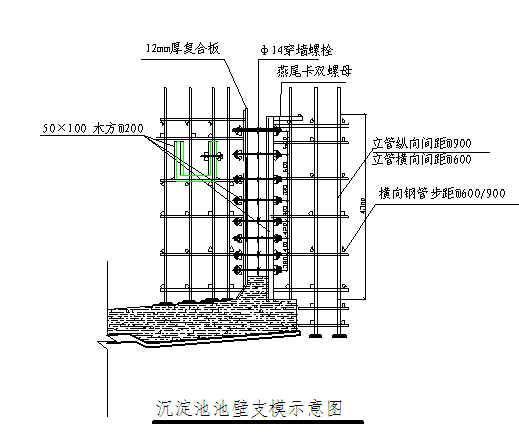

两侧均采用木模板，该段模板高度为60cm，内侧有0.3×0.3m的加强角，上部模板则垂直于底板，外侧模板垂直于底板。内侧模板预先加工成型；圆弧段模板将根据设计图纸制作成相应弧度的定型模板，背面加50×100mm木方做竖肋，木方中心间距300mm。
施工方法为：采用吊模施工，在池壁立筋上焊φ12短钢筋用以支撑模板，钢筋间距1米，内侧模板底部用钢筋马凳支撑，间距1000mm,内外模板加设一排对拉螺栓，间距500mm，上口用卡具，以保证池壁断面尺寸，再用斜撑与基坑侧壁撑牢。
……
3.1.1.3 走道板、梁及其他模板施工
该工程模板均采用木模板，幅面0.9×1.8、1.2×2.4两种。对于特殊部位的模板，采用现场加工制作的木模板，以确保其几何尺寸满足设计要求。板底均采用50×50小楞，间距250，外框架梁截面宽度内缩5mm。所有跨度≥4米的梁，起拱1‰—3‰；连续梁支模时，应拉通线，防止出现轴线偏移。
……
字数约1万字
9月

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
