公路病害综合治理施工方案(锚索抗滑桩)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

【项目概要】
通车时间：

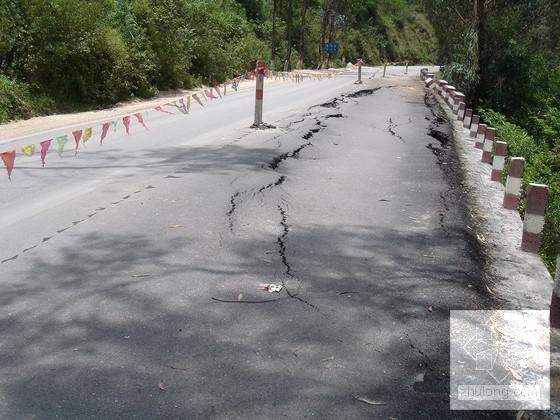

道路现状：左侧路堑挡墙墙体开裂；右侧路肩挡墙向线路外侧倾斜，墙体拉裂；路基明显沉降，路面开裂
处治方案：先在右侧路肩挡墙外侧施工一排锚索钢筋砼抗滑桩，抗滑桩设计横截面尺寸1.5m*2.25m，设计长21m，抗滑桩背侧距路肩墙外边缘2.0m，锚索长43m,单孔设计锚固力750KN，锁定锚固力300KN。锚索抗滑桩施工完成后即拆除原路肩挡墙重做，路肩挡墙与锚索抗滑桩之间空隙用M10浆砌片石封闭
【内容节选】
管靴脱落：在跟管过程中，主要是通过跟管钻具在给进破岩的同时利用管靴与钻头上的台阶拖着套管同步跟进。因此套管靴是主要受冲击振动的部位。当钻孔加深后，套管增长，摩擦力大或后部套管被岩粉卡死后，套管管靴很容易被打脱。当管靴被打掉时，应拔出套管，用公锥取出管靴，再继续跟管钻进。防止管靴脱落，可在……
锚索灌浆采用孔底返浆法的一次灌浆方式。灌浆管采用耐压力大于4MPa的φ25聚乙烯管制作，在组装锚索时自导向帽至孔口以外安装在锚索体中间，孔外预留约1m。锚索安装完毕后，对外露钢绞线进行临时防护……
【内附图表】
1.主要工程量 2.项目部组织结构图
3.专项工作组组织结构图 4.主要机械设备配置表
5.主要材料配置表 6.现场施工区布置图
7.工期 进度计划 图 8.预应力锚索 施工工艺 流程
9.锚索体组装示意图
共29页，20

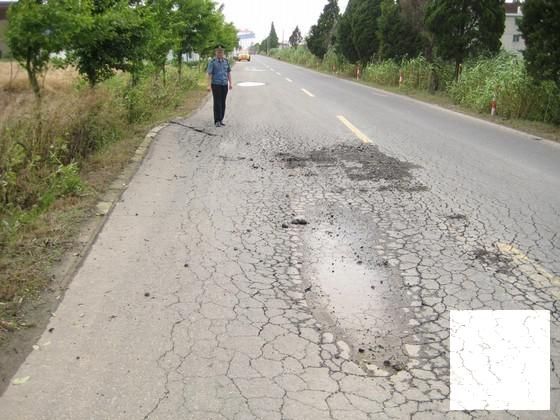

路面开裂

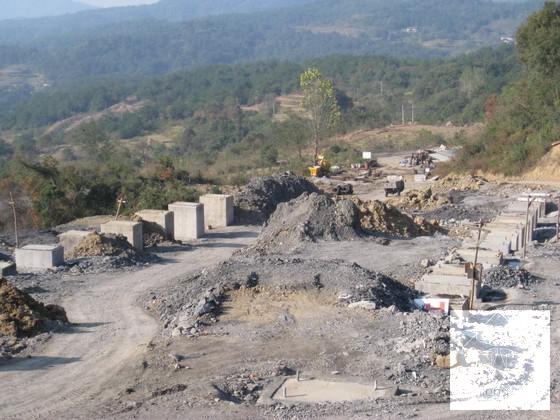

抗滑桩

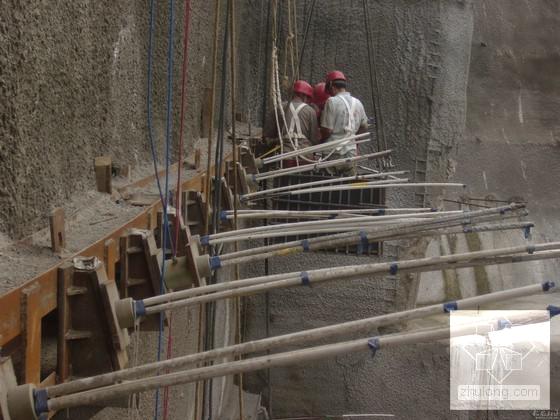

预应力锚索施工
