一份24米X90米门式刚架厂房结构CAD施工图纸(柱下独立基础)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：10张

附件详情

钢结构设计总说明、柱下独立基础平面布置图 基础详图、柱脚锚栓平面布置图 柱脚底板平面布置图、钢柱及柱间支撑平面布置图 吊车梁平面布置图、屋面梁及屋面支撑 平面布置图 ，纵、横向刚架立面布置图、屋面檩条结构布置图 墙梁立面布置图、 节点详图 、柱间支撑详图 檩条隅撑 节点详图 、吊车梁详图、屋面檩条及墙梁 节点详图 共10张图纸。

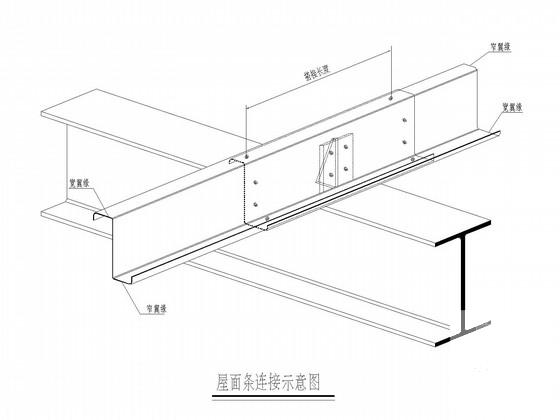

屋面檩条连接示意图

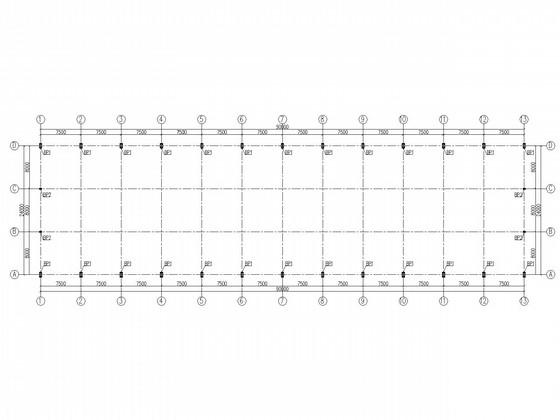

柱脚底板平面布置图

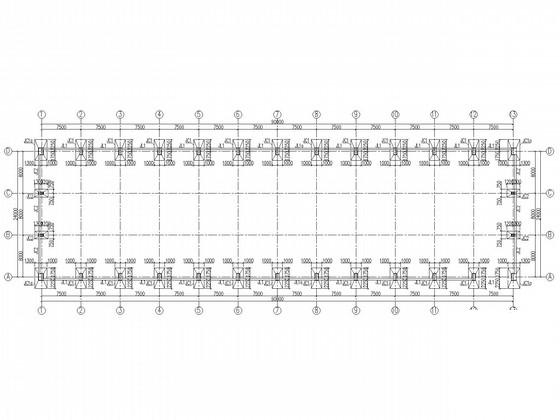

柱下独立基础平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
