一份8层办公楼给排水消防CAD施工图纸（2栋楼）

tyuxxjjgg · 发表于 2020-3-2 20:37:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：20210.4平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水
雨水重现期：3年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：泵房,卫生间
项目所在地：四川

附件详情

给排水总平面图
资料目录.图例
设计说明
首层平面图
二层平面图
屋顶平面图
卫生间大样及给排水系统图
地下室~八层自喷平面图
地下室~八层给排水及消火栓平面图
卫生间大样及给排水支管系统图
水泵房大样图及泵房材料表
消防水泵给水系统图
潜污泵排水原理图
消防水池剖面图
给排水系统原理图
消防系统原理图

附件详情

本稿件为[四川]办公楼给排水消防施工图纸（2栋楼），A楼：地上8F，高31.35m，地上面积11660.8m2；为办公、档案室、设备机房等。为二类高层综合楼。地下：1F，高：5.3m,地下面积：7288.3m2；为汽车库及设备用房，停车数为200辆，为II类汽车库。B楼：地上2F,为办公室。高7.50m,地上面积1190.0m2，建筑体积4462.5m3。门房：地上1F，高4.5m，有两座门房,总面积：52.5m2。该项目总面积为：20210.4m2。
设计内容：给水系统、排水系统、消火栓系统、喷淋系统。
，共29张图纸。

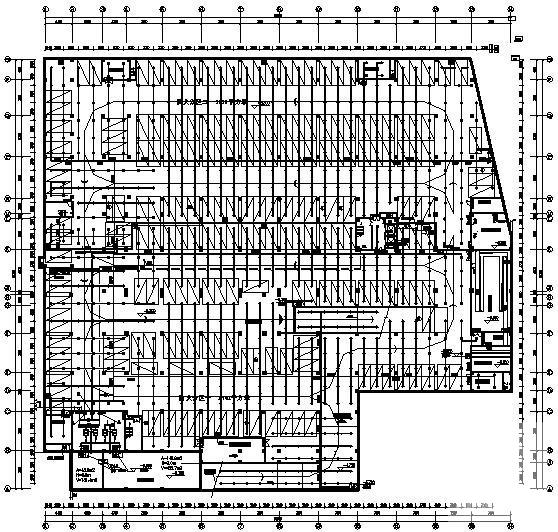

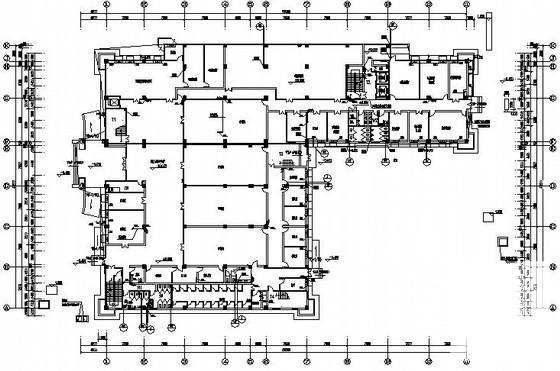

一层给排水及消火栓平面图

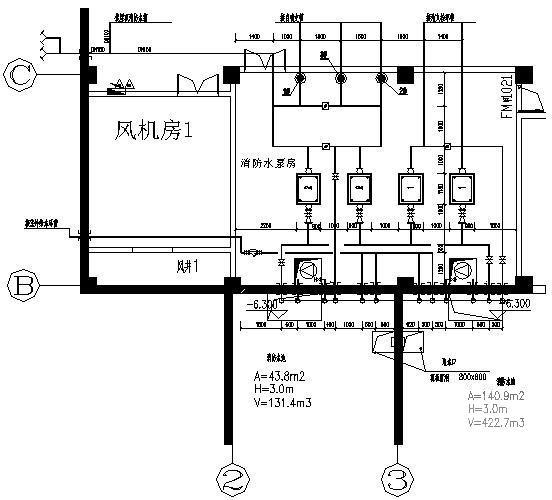

水泵房大样图

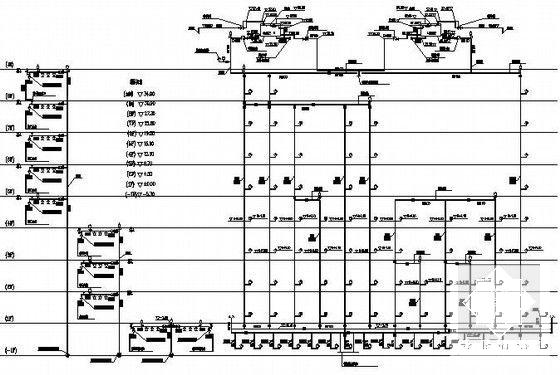

消火栓系统原理图

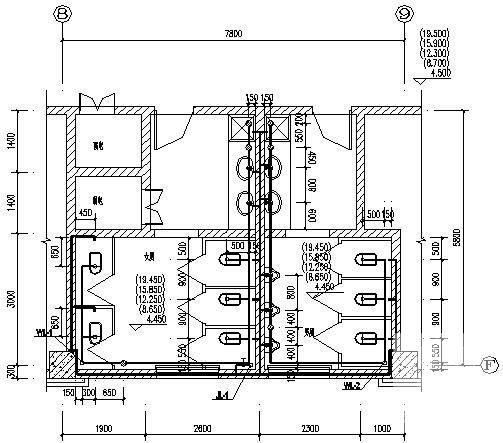

卫生间大样图
