该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：办公,医疗
-
建筑高度类型：高层建筑
-
建筑设计面积：22978平方米
-
建筑地上层数：8层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：60张
-
设计内容：空调,通风,防排烟,冷热源,机房
-
冷热源：电动压缩式冷水机组,空气调节器
-
空调系统：全空气系统,空气-水系统,制冷剂系统
-
全空气系统：单风道
-
水系统：单式泵,双管制,同程式,异程式
-
节点大样：集分水器,风机盘管,空气处理机组
-
项目所在地：上海
附件详情
-
资料目录
-
采暖通风设备明细表
-
设计说明
-
施工说明
-
暖通空调图例
-
通风空调风管平面图
-
空调水管平面图
-
多联空调冷媒系统平面图
-
冷冻机房空调水管平面图
-
冷冻机房空调水管剖面图
-
空调冷冻水系统立管图
-
空调冷凝水系统立管图
-
冷冻水系统原理图
-
空气处理机及风机盘管接管详图
-
防排烟原理图
-
空调机房大样图
-
排风机房大样图
-
管线布置剖面图
附件详情
稿件为上海某著名大学医院门急诊医技综合楼空调通风设计施工图；该建筑分为南北两栋楼，南北楼之间以三层连廊相连，其中北楼总建筑面积为22978m ,建筑高度37.65米，地下两层，地上八层。
设计内容：本施工图设计范围为综合楼北楼的空气调节、通风及防排烟系统设计。
图纸共60张，知名设计院设计。

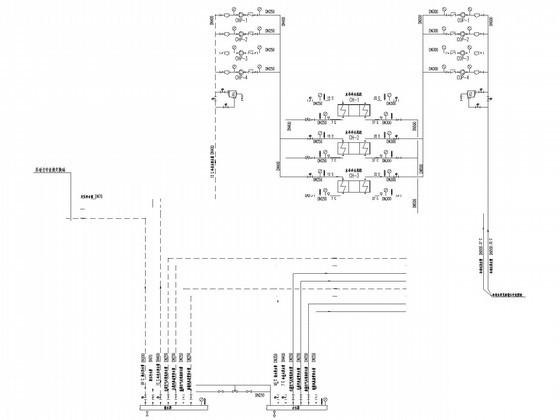

冷冻水系统原理图

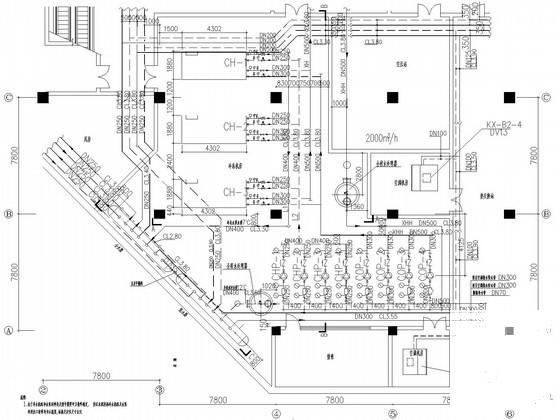

冷冻机房空调水管平面图

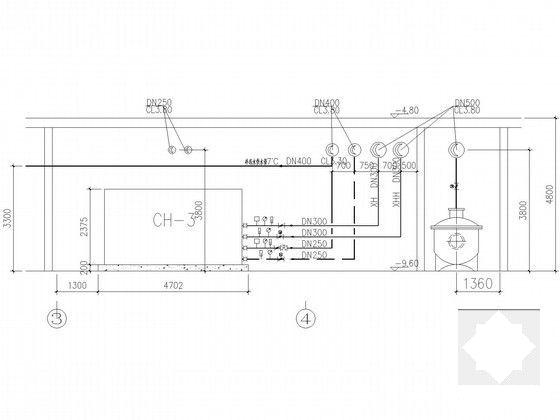

冷冻机房空调水管剖面图

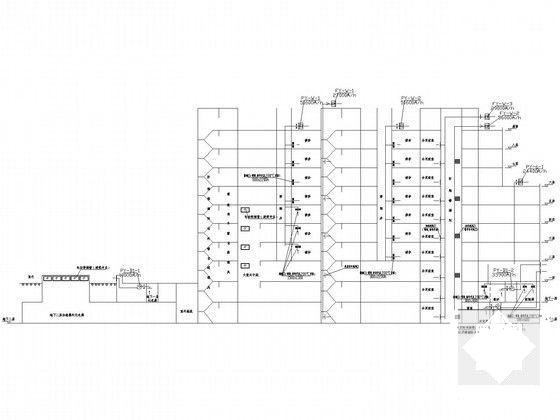

防排烟原理图

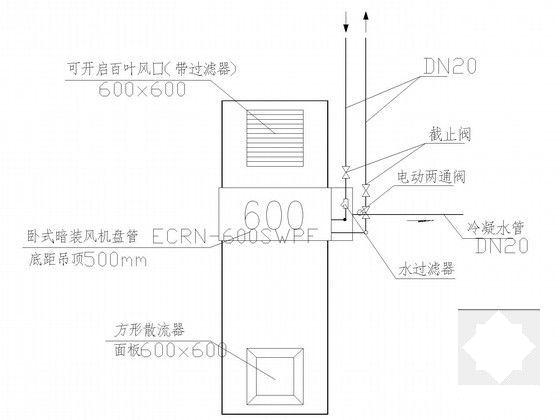

风机盘管接管详图
空调机房大样图
空调冷冻水立管图

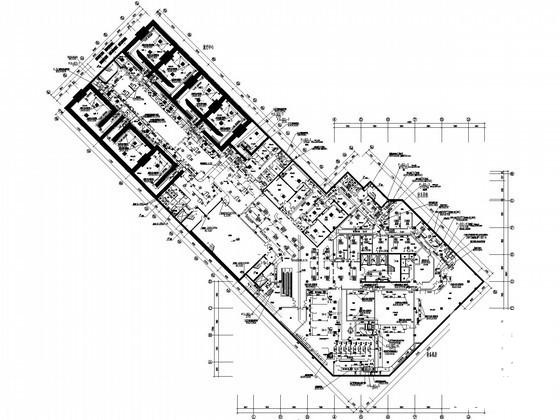

空调水管平面图
图11
上海某医院门急诊医技综合楼空调通风设计施工图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
