一份5层商务酒店暖通空调系统设计CAD施工图纸（溴化锂直燃机系统）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：溴化锂吸收式机组
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制
• 节点大样：风机盘管,空气处理机组
• 项目所在地：陕西

附件详情

一、项目概要：

该项目为陕西省榆林市一商务酒店，本建筑地上五层，地下一层。图纸主要包含设计施工说明、通风平面图、采暖平面图，系统图等...

二、空调系统：

1.冷热源：采用溴化锂直燃机...

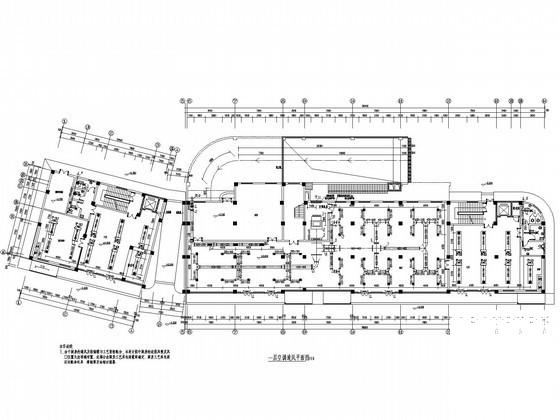

2.风系统：采用采用柜式空调，风机盘管加新风的空调方式...

3.水系统：空调水系统为一次泵变流量双管制系统,由一个回路组成；空调水系统采用设置在地下室水泵房的补给水泵补水,定压...

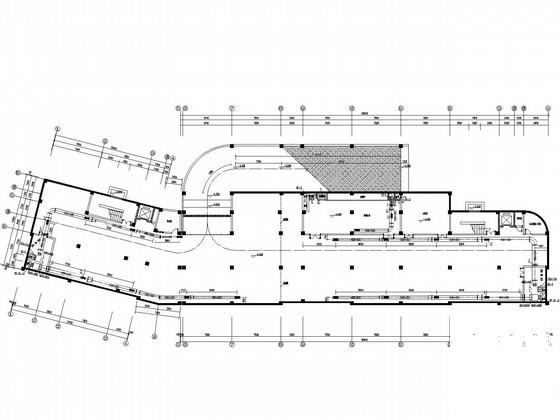

负一层采暖及主管路平面图

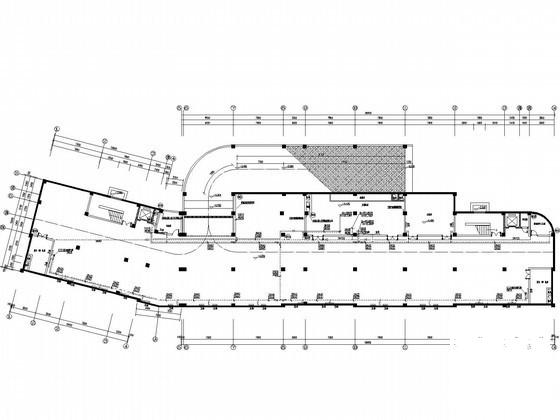

负一层通风平面图

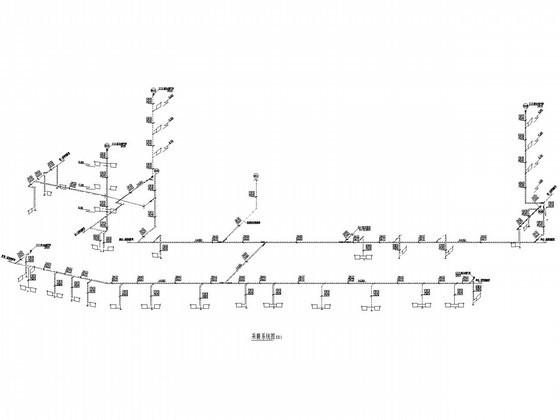

采暖系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 10:01:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
