一份多层商业综合楼建筑全年性空调系统设计CAD施工图纸(地下室平面图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：17张

附件详情

一、项目概要：
该项目按全年性空调设计，冬季供回水温度60/50°c，夏季供回水温度为7/12°c...
二、冷热源：
地下室的板式换热器和溴化锂吸收式制冷机组供给...
三、空调系统：
1.该资料1、2层展厅每层采用一台水冷式立式空调机组向室内送入冷热风。
2.4层每层采用2台水冷式吊顶式空调机组。5-11层采用新风加风机盘管...

图纸共17张。

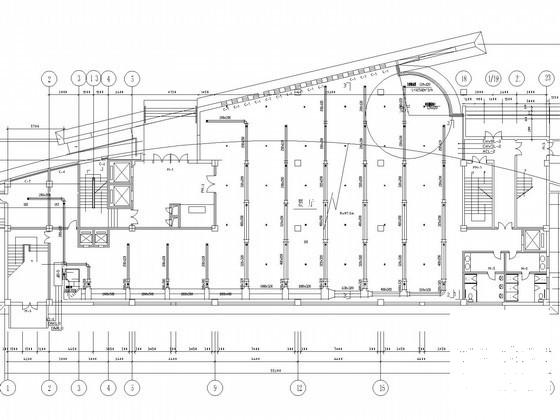

地下室平面图

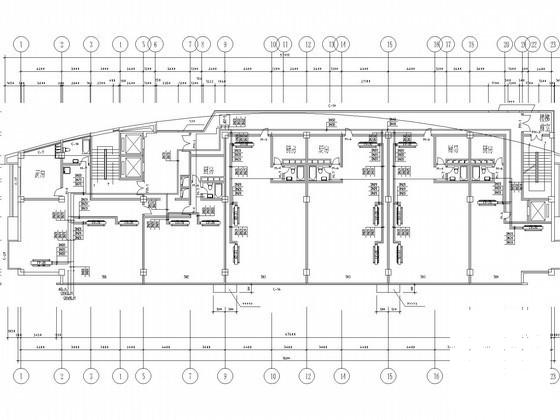

空调水平面图

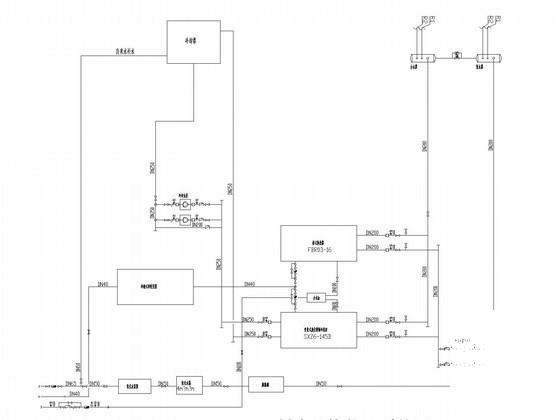

制冷站换热站系统图

第 1 张图

第 2 张图

第 3 张图

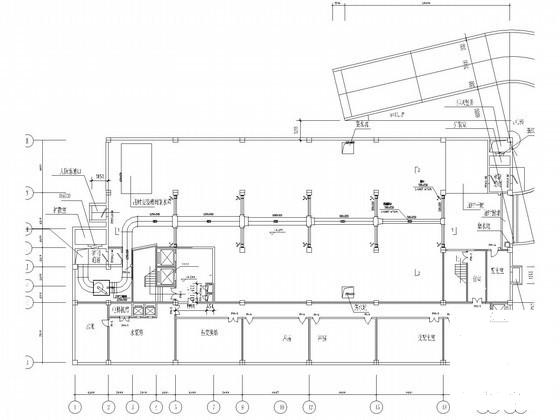

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
