装配式预应力砼空心板跨河桥施工图cad平面布置图

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：广东
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：20m
• 行车道位置：上承式桥
• 承重构件受力情况：板桥
• 使用年限：永久性桥
• 材料类型：预应力桥

该附件为： [广东]装配式预应力砼空心板跨河桥施工图.dwg 格式为DWG WORD，节点清晰，同类工程可下载参考。

一、项目概要：

1. 根据总体设计要求，该项目共设置了两座跨河涌桥，根据水利部门要求，河道范围内不设置桥墩，采用一跨过河，不影响河道泄洪功能。两座桥梁跨径均为1×20m，采用预制空心板。
2. 上部结构采用预制空心板，两座桥跨径均为1×20m，空心板梁高0.95米，预制板宽1.24米，边板悬臂长度38cm。板顶设10cm厚现浇层，10cm厚沥青混凝土铺装。预制空心板采用部分预应力A类构件设计。设计计算采用平面杆系结构计算软件计算，荷载横向分配系数按铰接板法计算。
3. 桥台：采用轻型埋置台，台帽厚1.2m，宽1.7m。
4. 桩基：桩基采用D150cm钻孔灌注桩，桩基暂按按嵌岩桩设计，桩长暂定35m，桩底进入中风化岩不小于1.5D，施工时桩底沉渣厚度不大于5cm。

二、主要技术指标：

（1）道路等级：城市支路；设计车速20km/h。

（2）荷载等级：城-B级；

（3）地震基本烈度7度设防（动峰值0.1g）；

（4）横坡： 1.5%，最大纵坡8%；

（5）环境类别：Ⅰ类；

（6）桥梁结构设计基准期：100年；

（7）桥梁结构设计安全等级：一级；

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
1-01 03 图纸目录、工程数量.dwg	1.46 MB
1-04 桥梁总平面图.dwg	6.4 MB
2-01 桥梁平面布置图20200406.dwg	6.17 MB
2-02~03 桥梁立面布置图、横断面图.dwg	1.45 MB
2-06 桩基钢筋构造图.dwg	1.93 MB
2-07 桩基声测管大样图.dwg	0.34 MB
3-01 桥台一般构造图.dwg	1.45 MB
3-02 桥台盖梁钢筋构造.dwg	0.38 MB
3-03 桥台背墙钢筋构造图.dwg	1.44 MB
3-04 桥台耳墙、挡块钢筋构造图.dwg	1.44 MB
3-05 支座及垫石设计图2.dwg	1.47 MB
4-01 预制空心板横向布置图20.dwg	1.45 MB
4-02 预制空心板一般构造图20.dwg	0.55 MB
4-03 预制空心板预应力钢束布置图20.dwg	0.52 MB
4-04 预制空心板中板普通钢筋构造图.dwg	0.66 MB
4-05 预制空心板边板普通钢筋构造图20.dwg	0.56 MB
4-06 预制空心板板端加强钢筋构造图20.dwg	0.4 MB
4-07 预制空心板封锚端钢筋构造图20.dwg	0.61 MB
4-08 预制空心板铰缝钢筋构造图20.dwg	0.53 MB
4-09 预制空心板钢束定位钢筋构造图20.dwg	0.39 MB
4-10 预制空心板现浇层钢筋图20.dwg	0.44 MB
5-01 人行道栏杆构造图.dwg	1.26 MB
5-02 桥梁人行道结构设计图.dwg	2.1 MB
5-03 伸缩缝及桥面铺装设计图.dwg	0.78 MB
5-04 搭板设计图 .dwg	0.49 MB
5-05 桥上绿化及花槽设计图.dwg	1.72 MB
TK.dwg	1.31 MB
1-02 设计说明书.doc	0.34 MB
广医二院（预制空心板）工程数量 .xls	0.27 MB
桥梁专业修改说明20200423.docx	0.01 MB
1-02 设计说明书.doc	0.34 MB

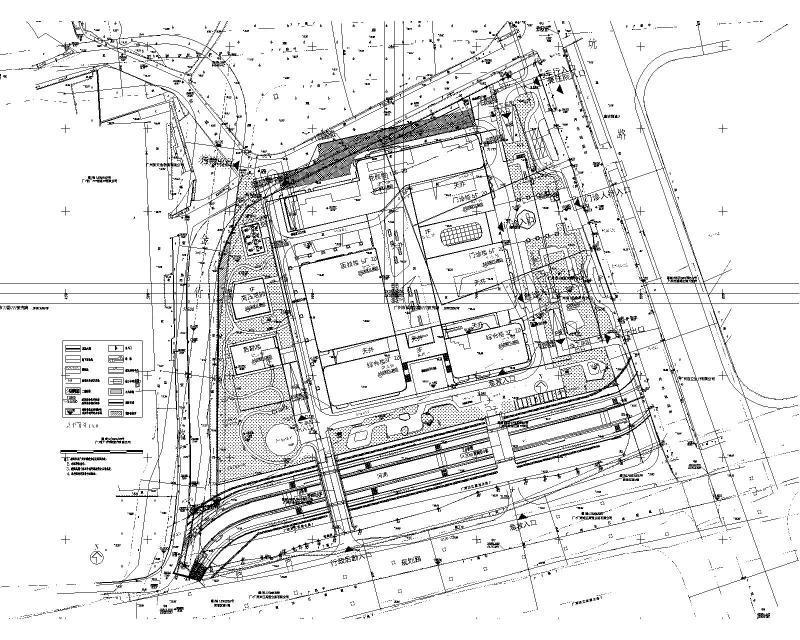

工程总体布置图

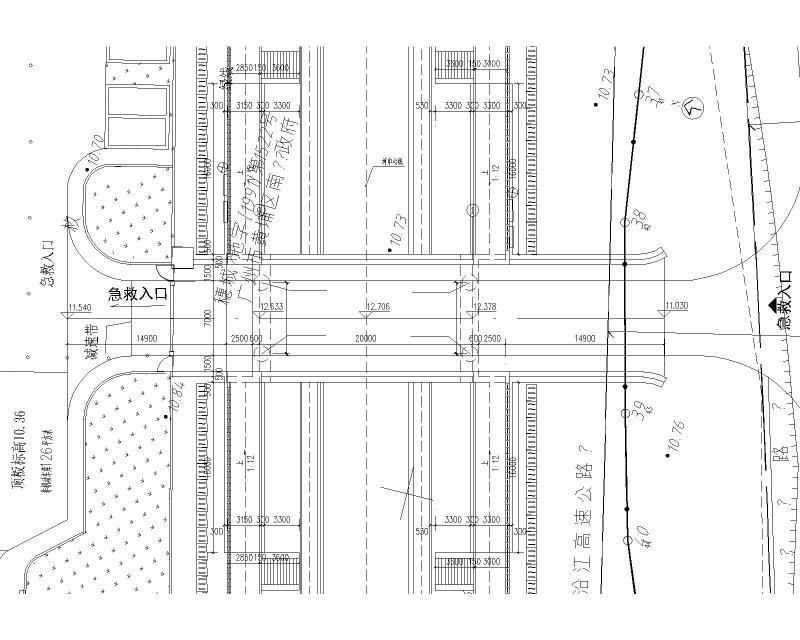

桥梁平面布置图

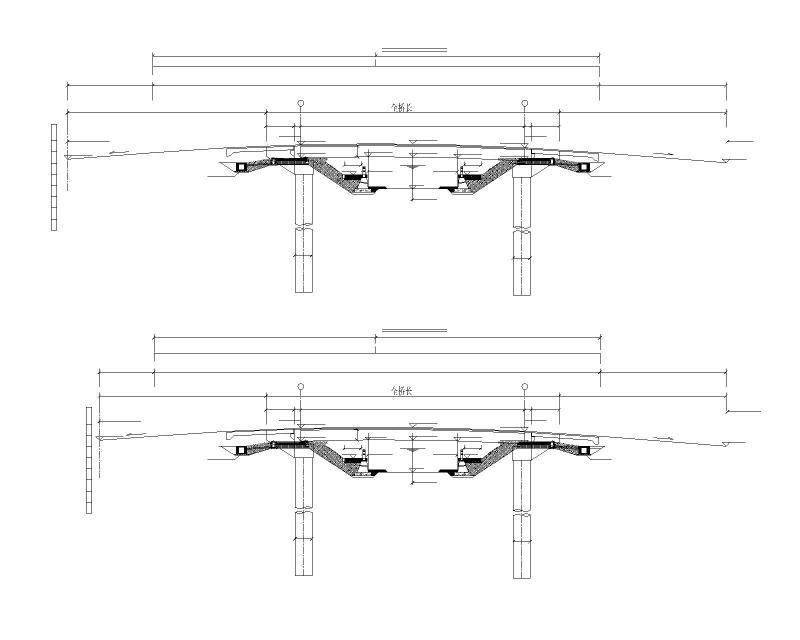

桥梁立面布置图

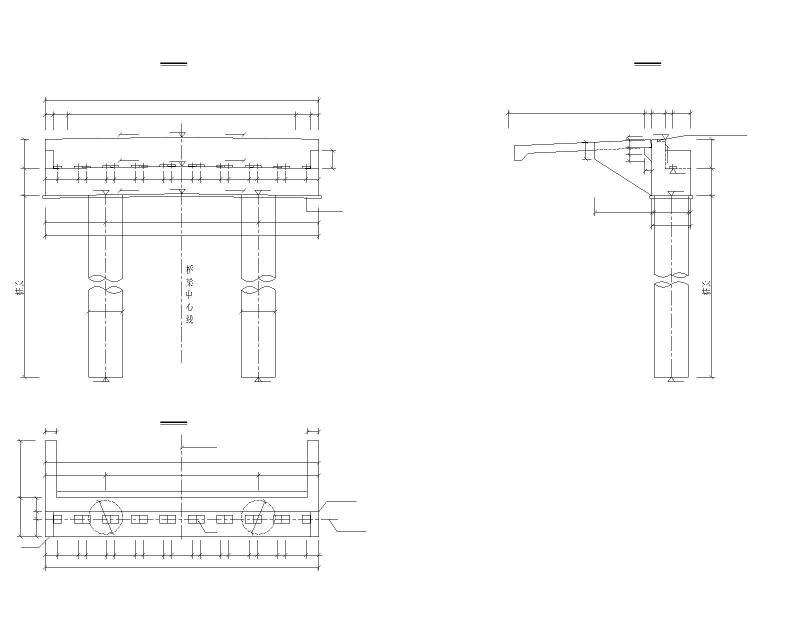

桥台一般构造图

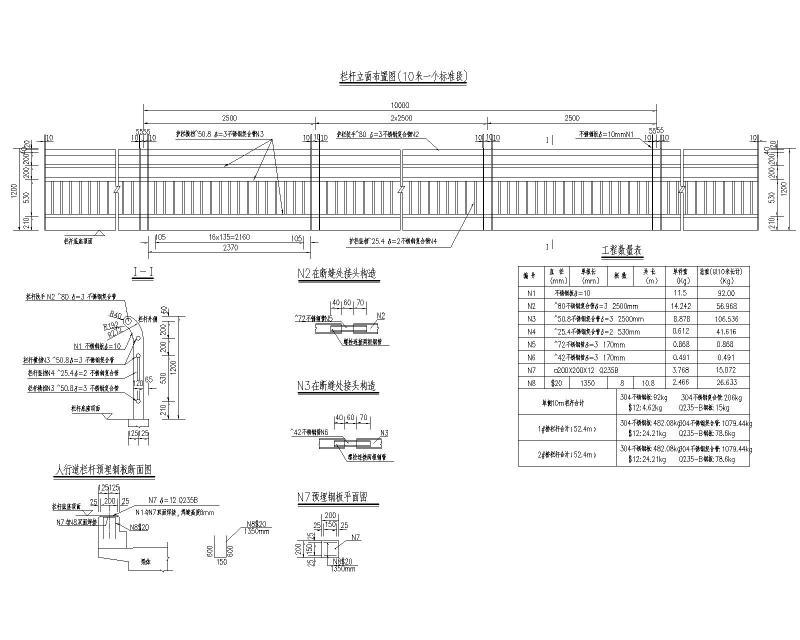

人行道栏杆构造图

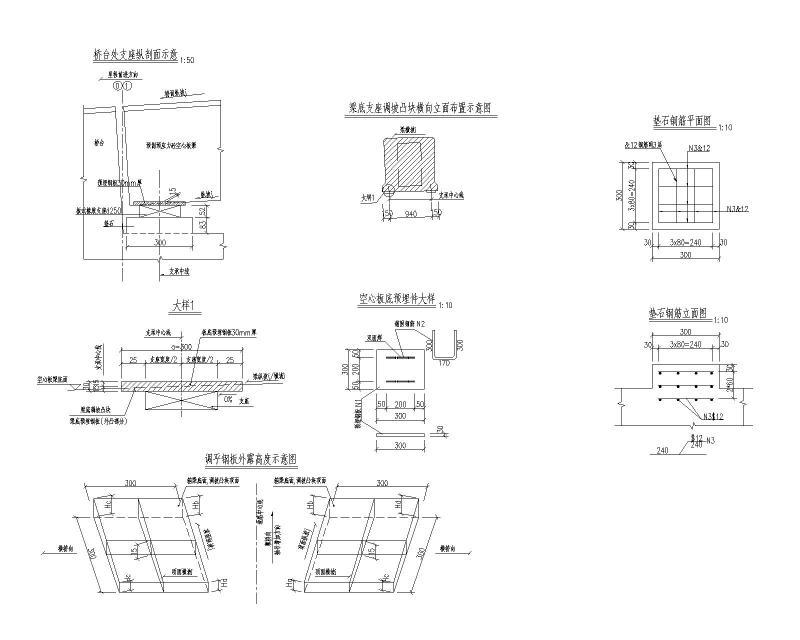

支座及垫石设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
