13米装配式混凝土空心板成套CAD设计图纸.dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明、工程数量表、桥型总体布置、空心板上部结构横断面、空心板一般构造、空心板中板钢筋构造、空心板边板钢筋构造、支座调平楔块构造、桥面连续构造、桥面铺装构造（一）、桥面铺装构造（二）、防震锚栓构造、防撞护栏及泄水管平面布置、防撞护栏一般构造 、桥跨防撞护栏构造、桥台防撞护栏构造、桥台防撞护栏构造、桥墩一般构造、桥墩盖梁钢筋构造、桥墩基础钢筋构造、桥墩墩身钢筋构造、桥台一般构造、桥台台帽钢筋构造、桥台支座及垫石布置、桥头搭板一般构造、桥头搭板钢筋钢筋构造、桥锥坡及护坡构造、桥台后填土构造、流水踏步构造

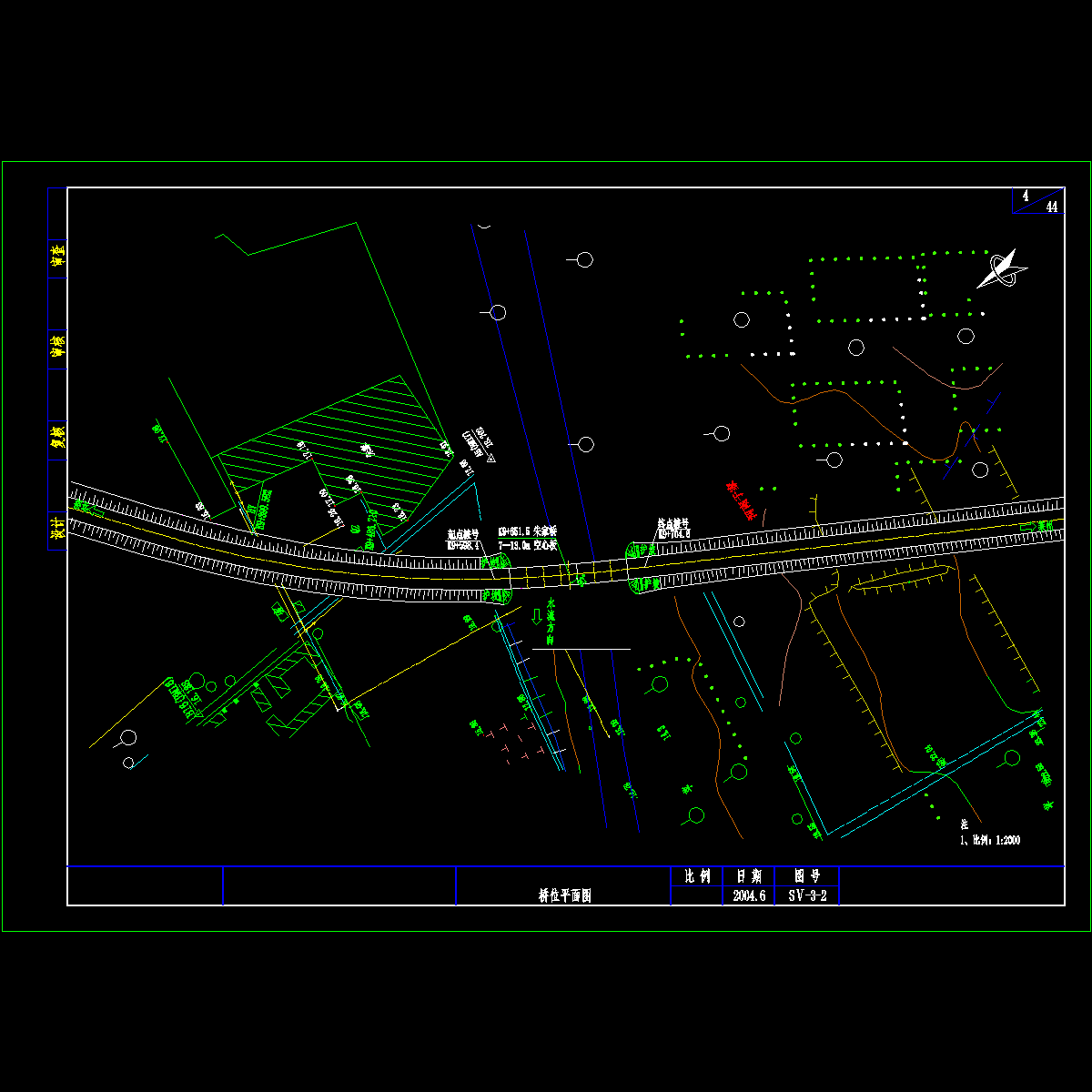

04平面.dwg

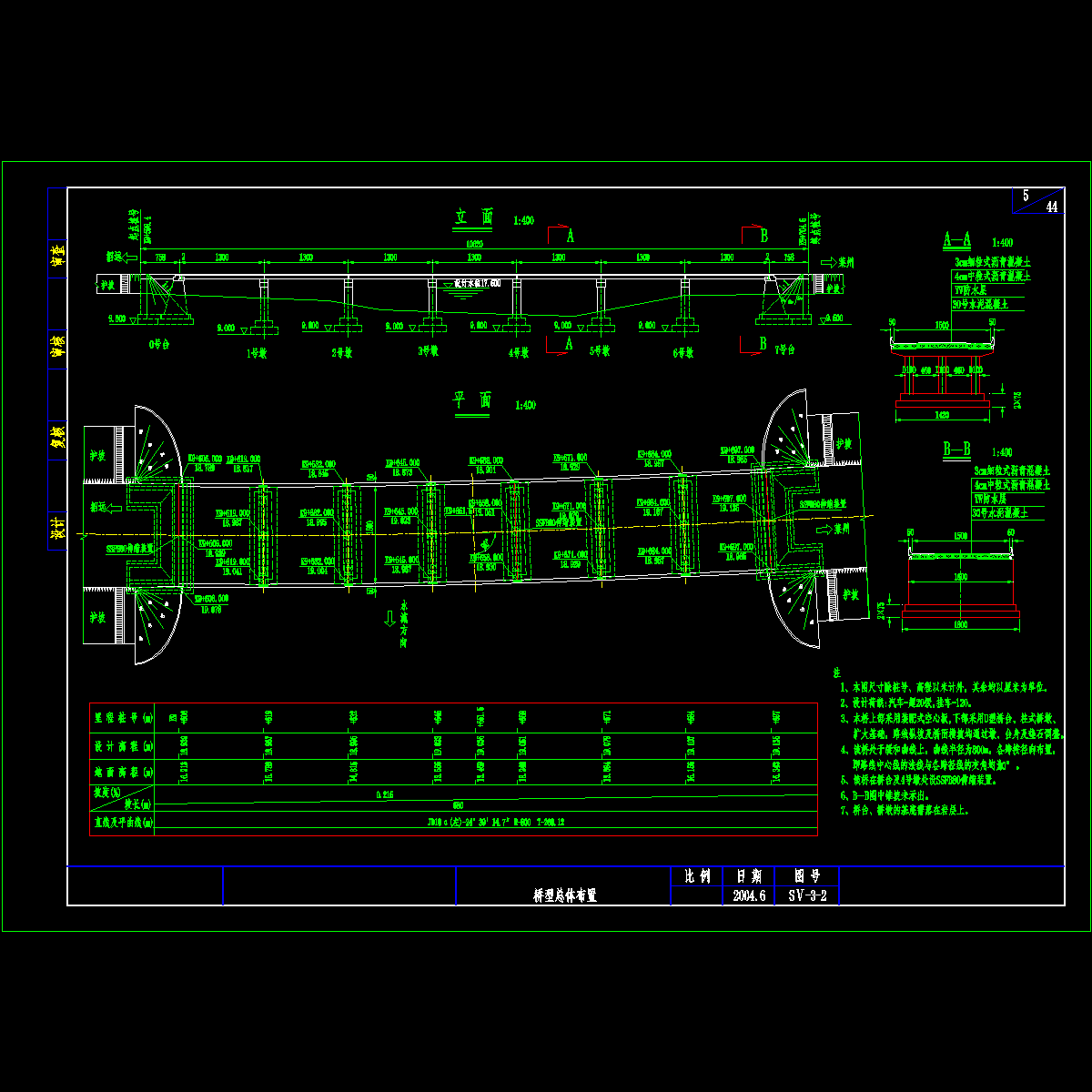

05总体布置.dwg

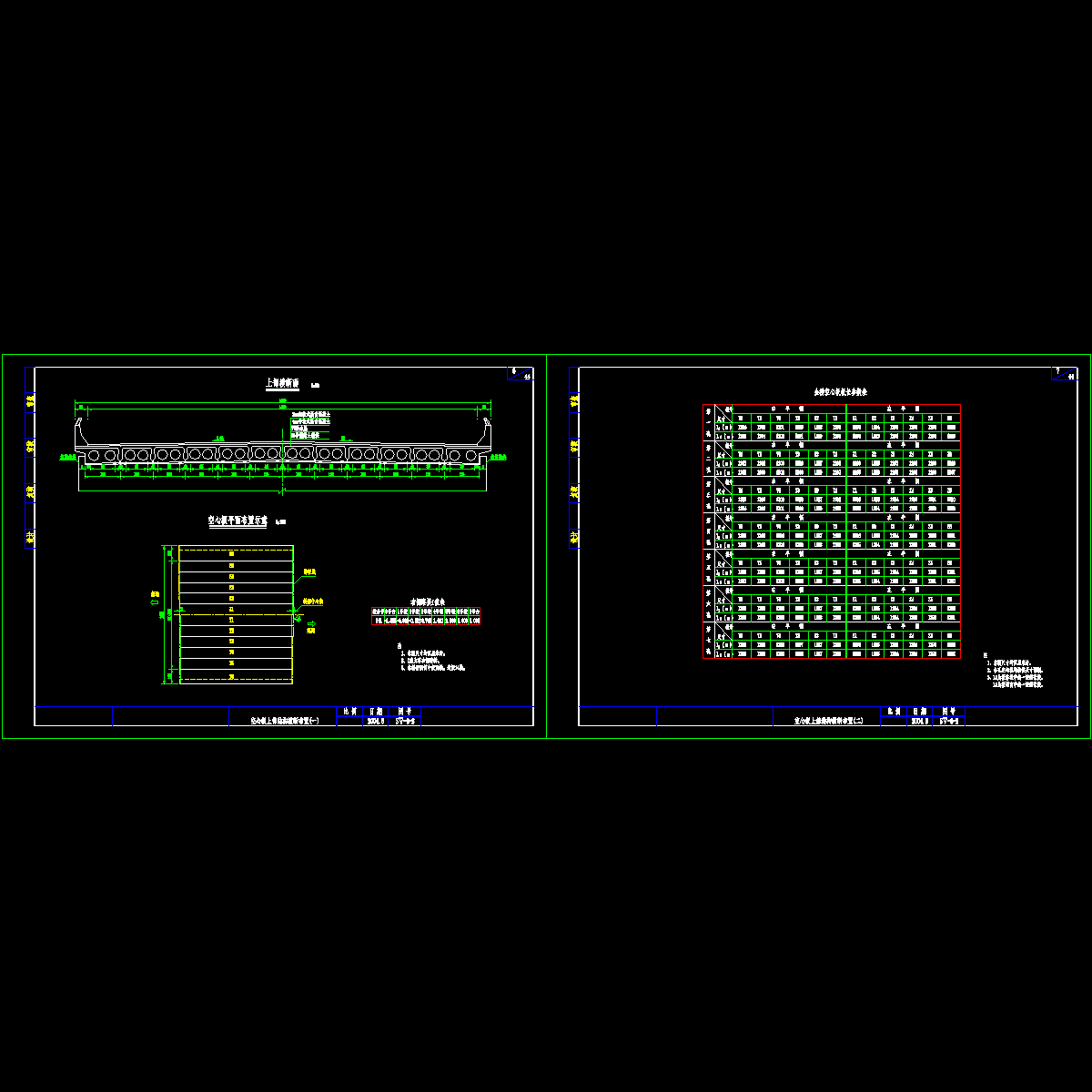

06、07空心板上部结构.dwg

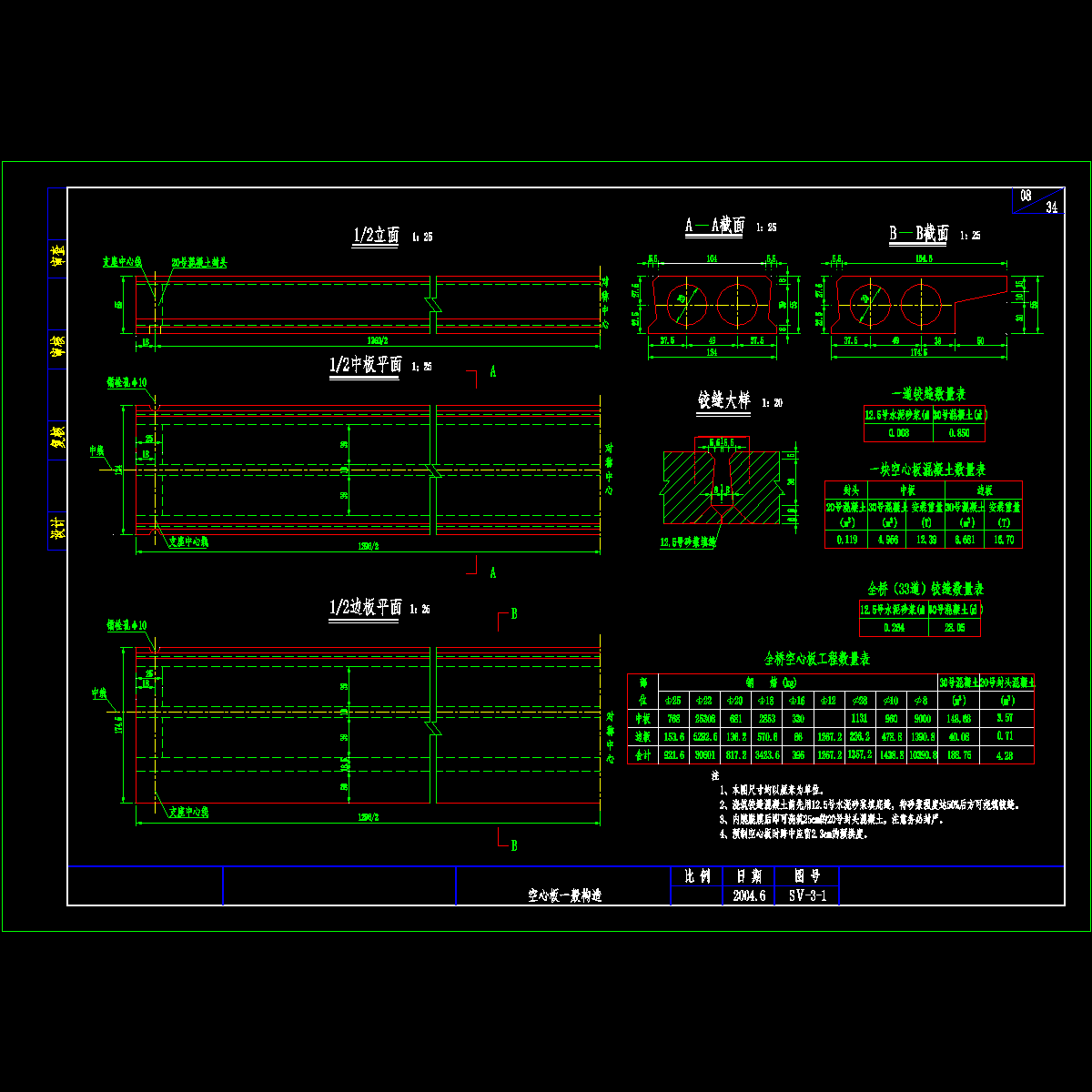

08空心板一般构造.dwg

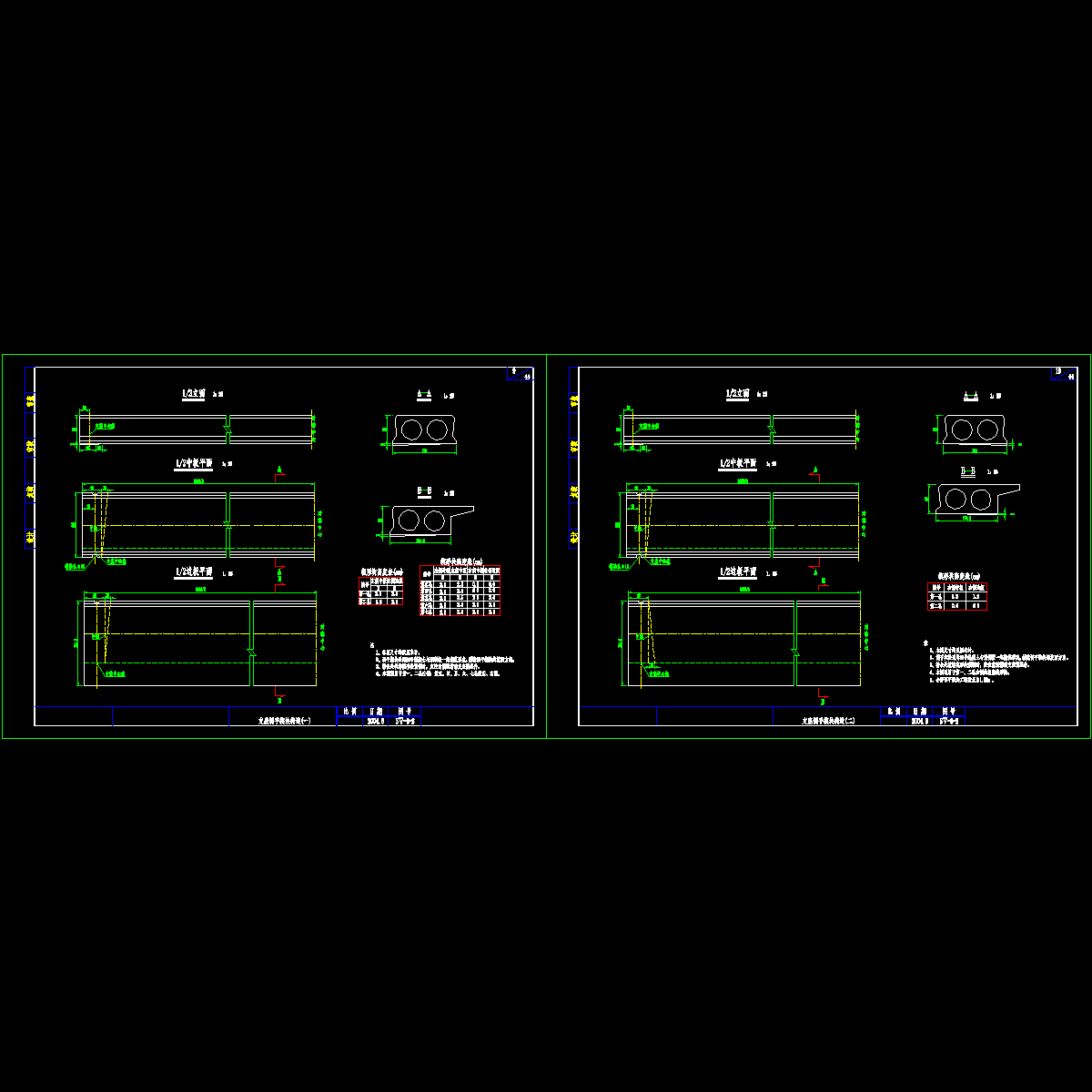

09、10支座调平锲块.dwg

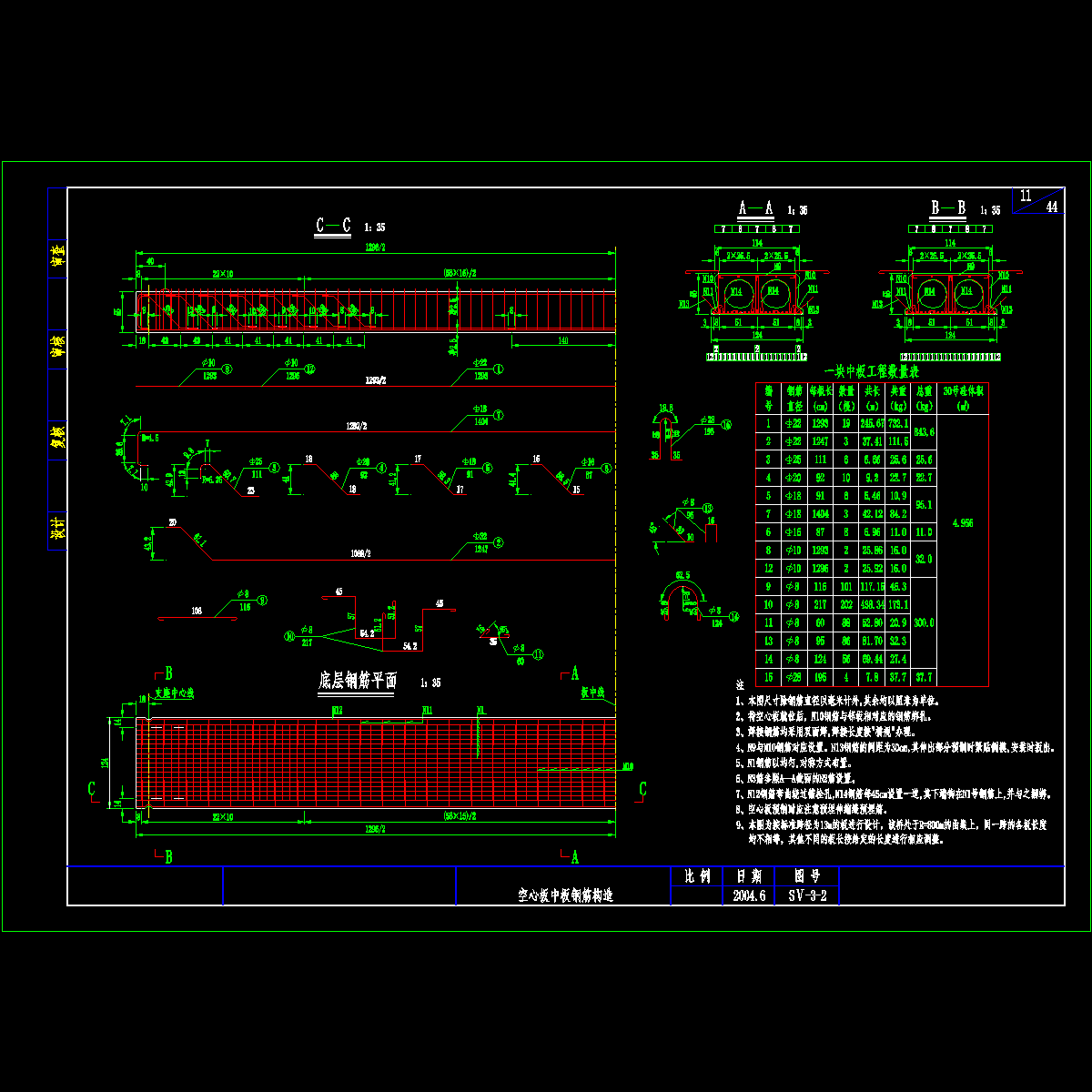

11空心板中板钢筋构造.dwg

12空心板边板钢筋构造.dwg

13、14、15铺装及连续构造.dwg

16ssfb80伸缩缝.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
