230省道吴江北段干线公路工程装配式预应力混凝土空心板设计CAD图纸(荷载横向分布)(dwg)

[复制链接]

0

主题

0

帖子

1477

积分

超级版主

Rank: 8Rank: 8

积分
1477
发表于 2020-6-22 22:10:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 使用性:公路桥

  • 承重构件受力情况:板桥

  • 材料类型:预应力桥

附件详情

  • 1.设计说明

  • 2.上部结构横断面布置图

  • 3.一孔板梁材料数量表(一) (L=10、13米 φ=0°~45°)

  • 4.一孔板梁材料数量表(二) (L=16、20米 φ=0°~45°)

  • 5.预制板一般构造图 (L=10米 φ=0°~45°)

  • 6.中板钢筋布置图 (L=10米 φ=0°~45°)

  • 7.一块中板钢筋明细表 (L=10米 φ=0°~45°)

  • 8.边板钢筋布置图 (L=10米 φ=0°~45°)

  • 9.一块边板钢筋明细表 (L=10米 φ=0°~45°)

  • 10.预制板一般构造图 (L=13米 φ=0°~45°)

  • 11.中板钢筋布置图 (L=13米 φ=0°~45°)

  • 12.一块中板钢筋明细表 (L=13米 φ=0°~45°)

  • 13.边板钢筋布置图 (L=13米 φ=0°~45°)

  • 14.一块边板钢筋明细表 (L=13米 φ=0°~45°)

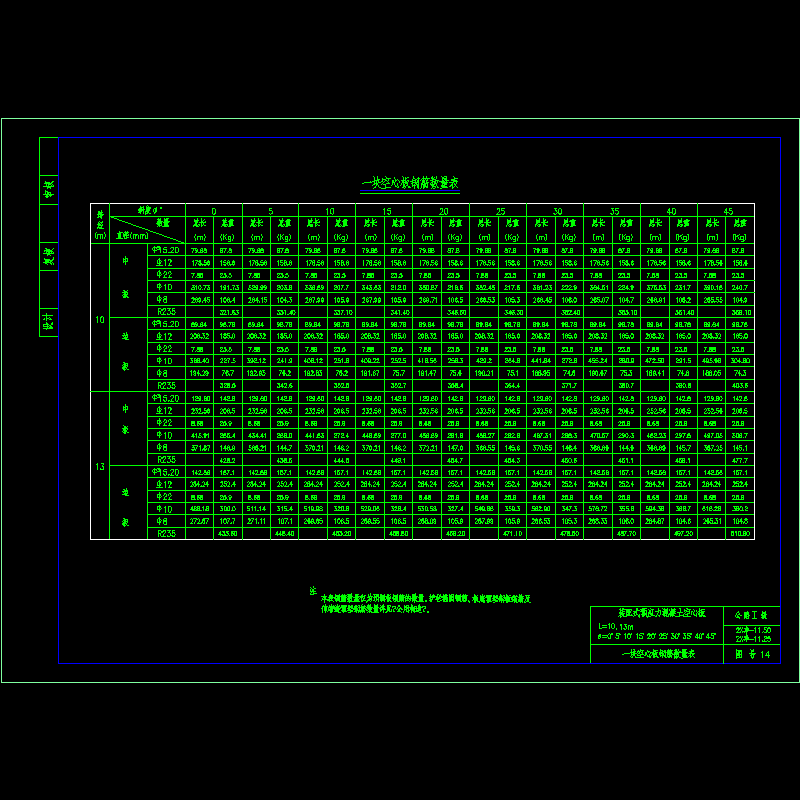

  • 15.一块空心板钢筋数量表 (L=10、13米 φ=0°~45°)

  • 16.预制板一般构造图 (L=16米 φ=0°~45°)

  • 17.中板钢筋布置图 (L=16米 φ=0°~45°)

  • 18.一块中板钢筋明细表 (L=16米 φ=0°~45°)

  • 19.边板钢筋布置图 (L=16米 φ=0°~45°)

  • 20.一块边板钢筋明细表 (L=16米 φ=0°~45°)

  • 21.预制板一般构造图 (L=20米 φ=0°~45°)

  • 22.中板钢筋布置图 (L=20米 φ=0°~45°)

  • 23.一块中板钢筋明细表 (L=20米 φ=0°~45°)

  • 24.边板钢筋布置图 (L=20米 φ=0°~45°)

  • 25.一块边板钢筋明细表 (L=20米 φ=0°~45°)

  • 26.一块空心板钢筋数量表 (L=16、20米 φ=0°~45°)

  • 27.板底加强钢筋(φ=20°~45°)

  • 28.板底加强钢筋明细表(φ=20°~45°)

附件详情

设计要点:
(一)横桥向荷载横向分布系数按铰接板法计算,纵桥向内力计算采用简支板专用程序进行,跨中弯距以简支正板为设计依据,支点剪力以简支斜板为设计依据。
(二)运营状态下主梁应力考虑了预制板、铰缝及整体化现浇混凝土共同受力进行计算,施工时应保证其最小厚度不小于7cm。
(三)预应力混凝土空心板存梁时间不应超过60天,否则将产生较大的上拱度。
(四)、预制板梁按预应力混凝土A类构件设计,分别进行承载能力极限状态验算;持久状态正常使用极限状态验算;持久状况和短暂状况构件的应力验算。
(五)图中的预应力筋长度已包括预应力筋的传力锚固长度。
(六)抗震措施:
1、板的侧向设置防震挡块。
2、下部结构采用轻型或薄壁墩台时,在空心板两端部铰缝处设置防侧向位移的防震锚栓。
(七)桥面纵向、横向坡度设计:
该资料图为确保支座处于水平状态,采用支座垫石顶面标高及梁底预埋钢板共同来调节桥梁横坡。若桥梁纵向、横向坡度较大时,采用预埋钢板可能不能满足要求,此时可改用梁端混凝土楔形块(或其他方法)调节梁底坡度。
(九)本图以简支板结构设计,一联内孔与孔之间采用桥面连续构造。




14(10、13m)块空心板钢筋数量汇总表.dwg
14(10、13m)块空心板钢筋数量汇总表.dwg

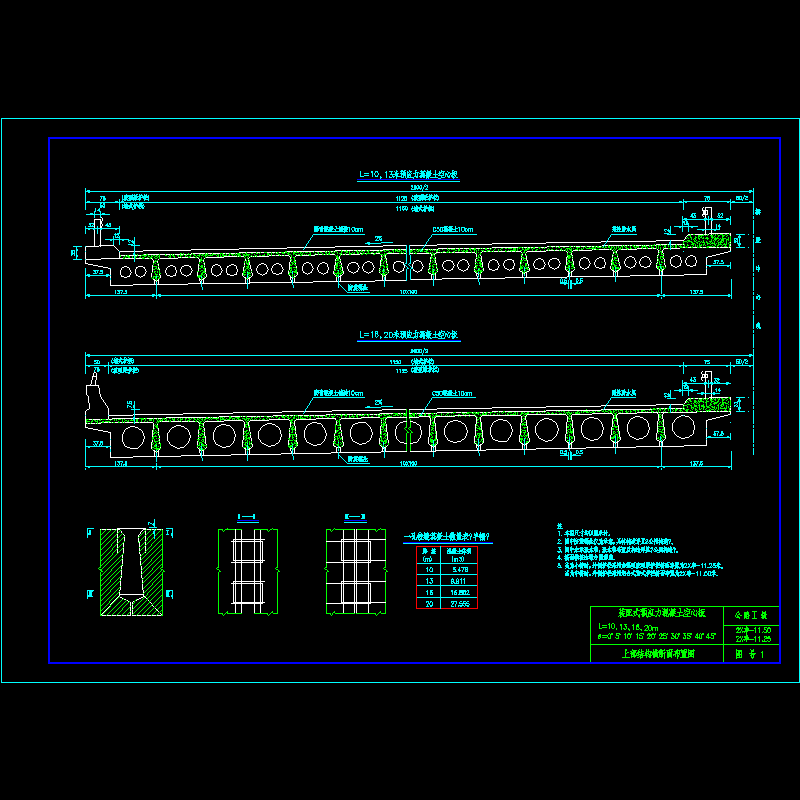

01上部结构断面布置图.dwg
01上部结构断面布置图.dwg

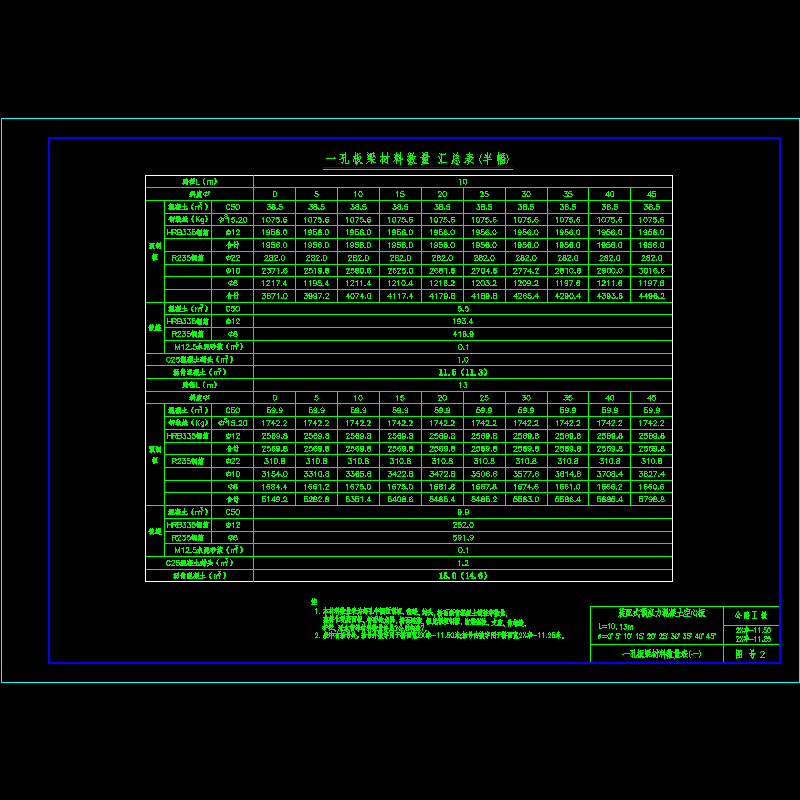

02孔板梁材料数量表1.dwg
02孔板梁材料数量表1.dwg

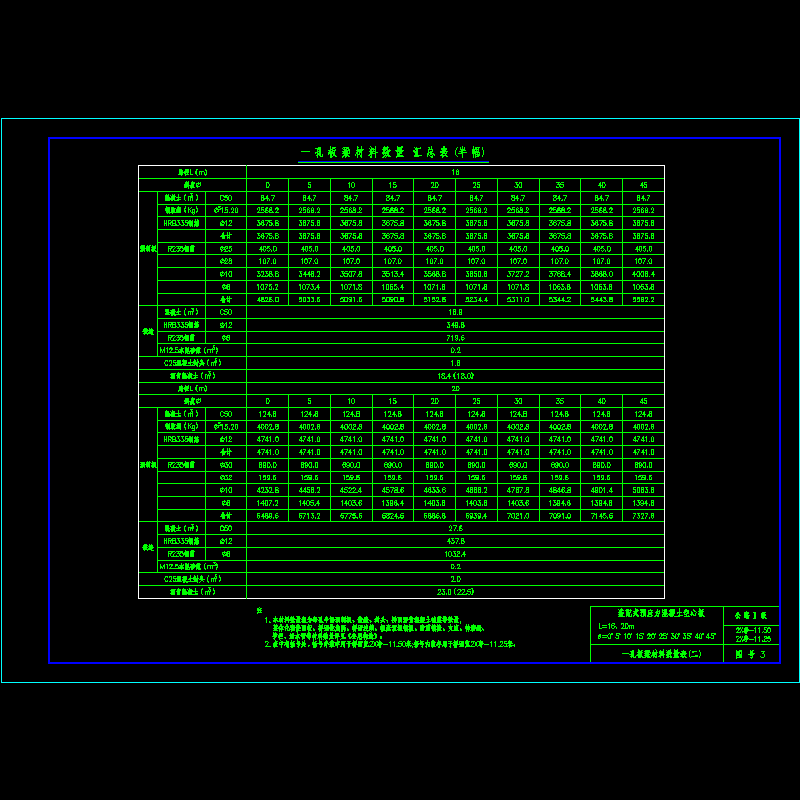

03孔板梁材料数量表2.dwg
03孔板梁材料数量表2.dwg

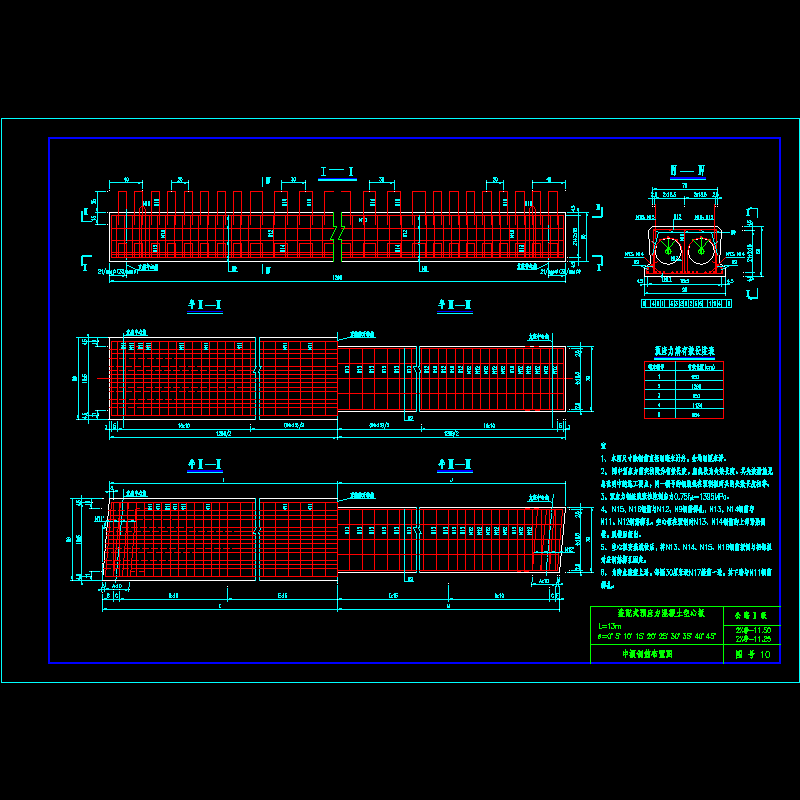

10(13m)中板钢筋布置图.dwg
10(13m)中板钢筋布置图.dwg

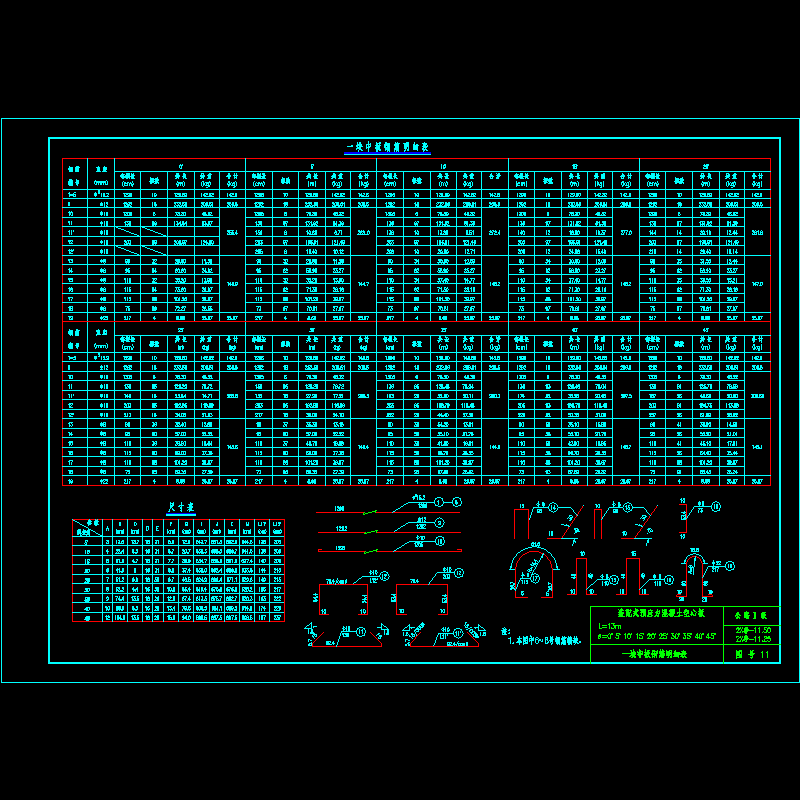

11(13m)一块中板钢筋名细表.dwg
11(13m)一块中板钢筋名细表.dwg
12(13m)边板钢筋布置图.dwg
12(13m)边板钢筋布置图.dwg
13(13m)一块边板钢筋明细表.dwg
13(13m)一块边板钢筋明细表.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 22:10:06上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在知识问答专区发帖交流相关知识。

附件2099v11ew1cwfs2sfws1s2s.rar

3.09 MB
