一份16米空心板构造CAD图纸设计(设计说明)(预应力混凝土桥)

[复制链接]

0

主题

0

帖子

1347

积分

超级版主

Rank: 8Rank: 8

积分
1347
发表于 2020-4-14 22:00:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、技术标准及技术规范:   1.中华人民共和国行业标准《公路工程技术标准》JTG B01—2003;   2.中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60—2004;   3.中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004;   4.中华人民共和国行业标准《公路桥涵施工技术规范》JTJ041—2000;   5.中华人民共和国行业标准《公路交通安全设施设计规范》JTG D81—2006;   二、设计要点   1、本通用图的结构体系为简支结构,按部分预应力A类构件设计。   2、设计计算采用平面杆系结构计算软件计算,桥面现浇层参与结构受力,空心板桥的横向分布系数,支点按杠杆法计算,四分点到跨中按铰接板梁法计算,支点到四分点按直线内插求得。   3、对于同一翼缘长度(边板)、同一跨度、斜度及相同汽车荷载等级取不同的桥面宽度计算的最大横向分布系数作为设计控制数值。   4、成桥后按预制板与100mm现浇整体化混凝土层共同受力进行设计,未计入铰缝截面参与受力,但考虑铰缝联结作用。   ……   三、适用范围   1、处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±400mm范围内,梁长变化段为跨中段,根据预制梁长增减跨中段钢筋与混凝土数量,钢束端头失效长度不变,边梁悬臂按(上部构造悬臂长-0.25米)预制。若板长变化超过此范围需根据各桥具体情况进行计算调整。   ……   共计17张(2009年编制)

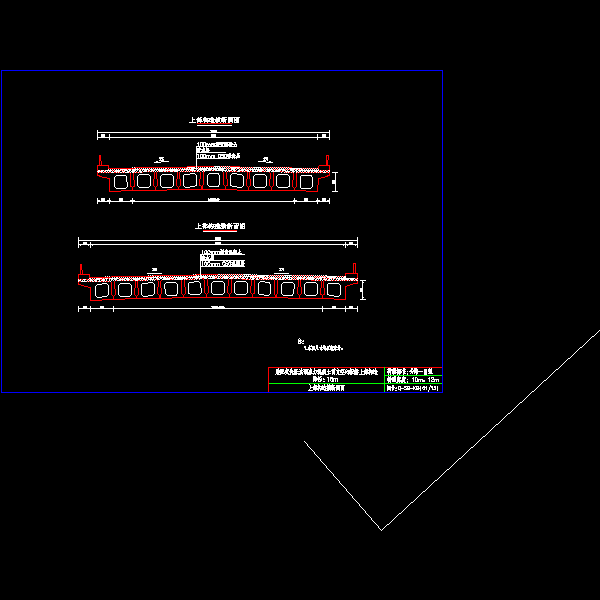

01上部结构横断面图公路一级.dwg
01上部结构横断面图公路一级.dwg

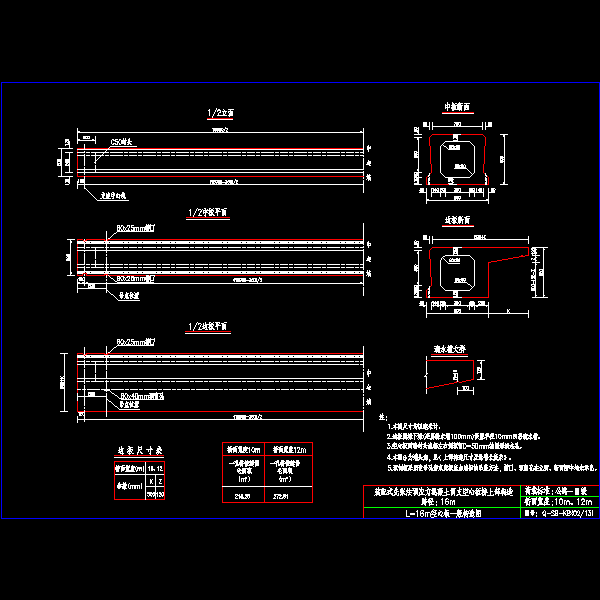

02一般构造.dwg
02一般构造.dwg

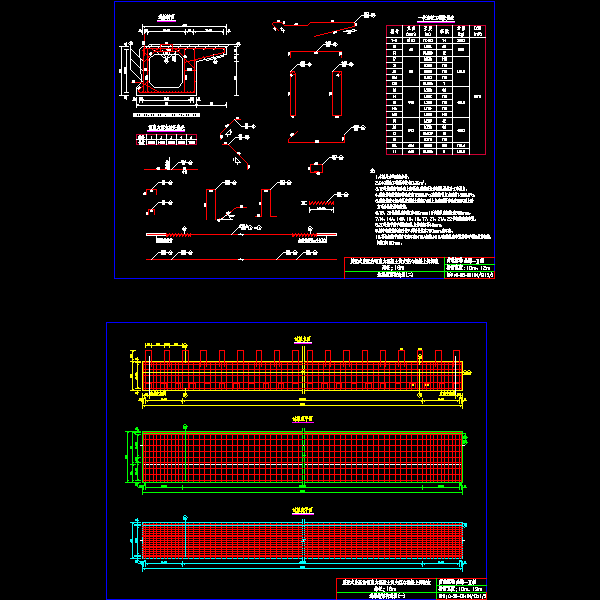

03中板钢筋构造图-0.dwg
03中板钢筋构造图-0.dwg

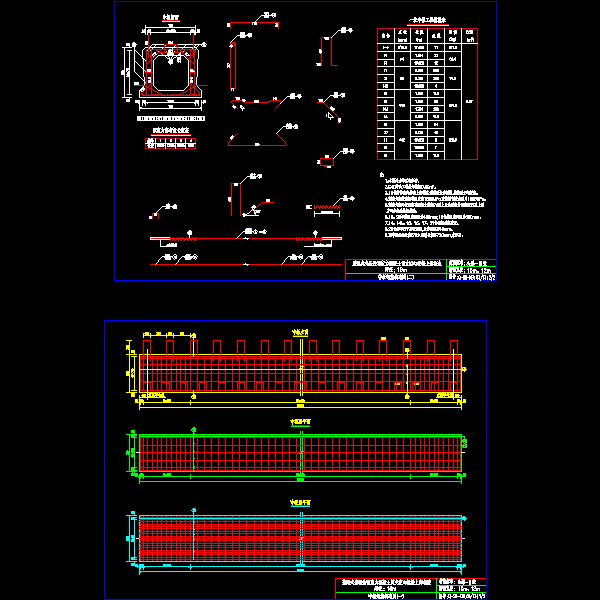

04边板钢筋构造图.dwg
04边板钢筋构造图.dwg

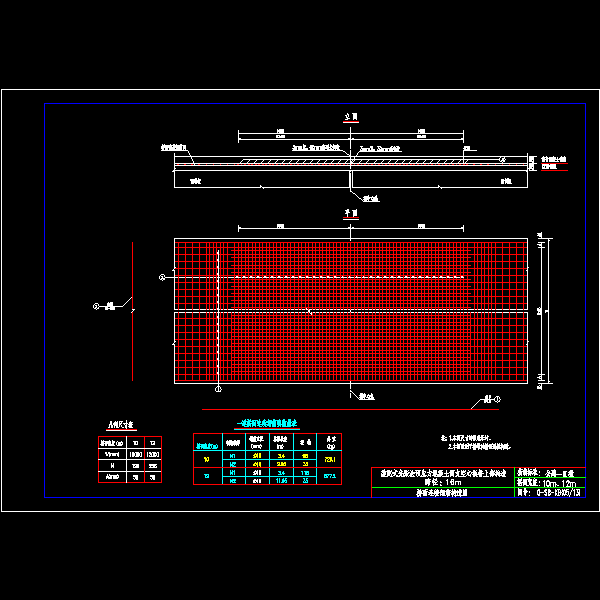

05桥面连续钢筋构造.dwg
05桥面连续钢筋构造.dwg

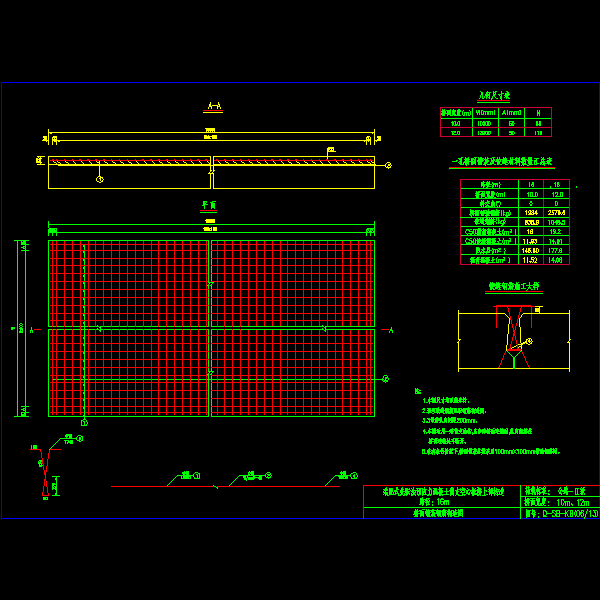

06桥面铺装钢筋构造图.dwg
06桥面铺装钢筋构造图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
