连续双塔双索面预应力砼斜拉桥施工图cad布置图

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖北
• 使用性：过水桥
• 跨径大小和多跨总长：990m
• 行车道位置：下承式桥
• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
• 使用年限：永久性桥
• 材料类型：预应力桥

该附件为： 990m五跨连续双塔双索面预应力混凝土斜拉桥施工图211页图纸 ，格式为dwg和word，包含：主梁及拉索部分，塔墩部分，节点清晰，注释规范，同类工程可下载参考。

一、项目概要：

1. 总体布置：主桥采用55 200 480 200 55m五跨连续双塔双索面预应力混凝土斜拉桥。
2. 主梁：主梁采用预应力混凝土双肋板式截面，标准梁段梁高度2.4m（对应横向宽度24.5m的位置，下同），在主4、主7号墩两侧一定范围内采用变高度的双肋板式截面，55m跨主梁高度由2.6 m变化到4.9m，200m跨靠近主4、主7号墩一侧一定范围内主梁高度由2.4m变化到4.9m，在变高度梁范围内，主梁梁底设置了开口底板。主梁梁顶宽27.7m，桥面板厚32cm。横梁标准间距8m，与斜拉索索距相对应，横梁均为预应力混凝土横梁。
3. 斜拉索：斜拉索采用PES7热挤聚乙烯平行钢丝拉索，PESM7冷铸镦头锚锚固体系，塔端为张拉端，梁端为固定端，除桥塔处直索（0号索）与第一对斜索（1号索）间距为14m外，其余斜拉索间距均为8m。斜拉索采用PES7—283、PES7—241、PES7—199、PES7—163、PES7—139、PES7—109等六种规格。斜拉索两端锚具均采用张拉端锚具。

二、技术标准：

1、设计荷载：汽车—超20级，挂车—120，人群荷载3.5KN/m2。

2、桥面宽度：24.5m（不包括斜拉索布置宽度2×1.6m），双向四车道，两侧设人行道。

3、桥面横坡：双向2%。

4、地震烈度：基本烈度6度，按7度采取设防措施。

5、通航水位：设计最高通航水位25.58 m（20年一遇）。

6、通航净空：主跨480m为单孔双线通航孔，通航净宽433m，通航净高24m。黄冈侧边跨200m，通航净宽125m，通航净高18m

7、船舶撞击力：主塔墩顺水流方向27000KN，横水流方向13500KN。主4号墩顺水流方向900KN，横水流方向700KN。

8、风荷载：基本风速取24m/s（距地面10m高）。

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
2t00.DWG	0.02 MB
2t01.DWG	0.18 MB
2t02.DWG	0.2 MB
2t03.DWG	0.23 MB
2T04.DWG	0.12 MB
2T05.DWG	0.09 MB
2T06.DWG	0.1 MB
2T07.DWG	0.19 MB
2T08.DWG	0.14 MB
2T09.DWG	0.18 MB
2T10.DWG	0.19 MB
主梁10号节段普通钢筋布置图(一).dwg	0.28 MB
主梁10号节段普通钢筋布置图(二).dwg	0.12 MB
主梁11号节段普通钢筋布置图(一).dwg	0.28 MB
主梁11号节段普通钢筋布置图(二).dwg	0.12 MB
主梁12号节段普通钢筋布置图(一).dwg	0.28 MB
主梁12号节段普通钢筋布置图(二).dwg	0.12 MB
主梁13~16号节段普通钢筋布置图(一).dwg	0.35 MB
主梁13~16号节段普通钢筋布置图(三).dwg	0.15 MB
主梁13~16号节段普通钢筋布置图(二).dwg	0.17 MB
主梁13~16号节段普通钢筋布置图(四).dwg	0.2 MB
主梁17号节段普通钢筋布置图(一).dwg	0.29 MB
主梁17号节段普通钢筋布置图(二).dwg	0.12 MB
主梁18号节段普通钢筋布置图(一).dwg	0.29 MB
主梁18号节段普通钢筋布置图(二).dwg	0.12 MB
主梁19号节段普通钢筋布置图(一).dwg	0.29 MB
主梁19号节段普通钢筋布置图(二).dwg	0.12 MB
主梁1~3号节段普通钢筋布置图(一).dwg	0.45 MB
主梁1~3号节段普通钢筋布置图(三).dwg	0.27 MB
主梁1~3号节段普通钢筋布置图(二).dwg	0.22 MB
主梁1~3号节段普通钢筋布置图(四).dwg	0.1 MB
主梁20号节段普通钢筋布置图(一).dwg	0.28 MB
主梁20号节段普通钢筋布置图(二).dwg	0.12 MB
主梁21号节段普通钢筋布置图(一).dwg	0.29 MB
主梁21号节段普通钢筋布置图(二).dwg	0.12 MB
主梁22号节段普通钢筋布置图(一).dwg	0.28 MB
主梁22号节段普通钢筋布置图(二).dwg	0.15 MB
主梁23号节段普通钢筋布置图(一).dwg	0.27 MB
主梁23号节段普通钢筋布置图(二).dwg	0.14 MB
主梁24号节段普通钢筋布置图(一).dwg	0.27 MB
主梁24号节段普通钢筋布置图(二).dwg	0.14 MB
主梁25号节段普通钢筋布置图 (一).dwg	0.27 MB
主梁25号节段普通钢筋布置图 (二).dwg	0.11 MB
主梁26~43、48~75号节段普通钢筋布置图（一）.dwg	0.27 MB
主梁26~43、48~75号节段普通钢筋布置图（二）.dwg	0.13 MB
主梁44~47号节段普通钢筋布置图（一）.dwg	0.28 MB
主梁44~47号节段普通钢筋布置图（二）.dwg	0.13 MB
主梁4号节段普通钢筋布置图.dwg	0.27 MB
主梁5号节段普通钢筋布置图(一).dwg	0.27 MB
主梁5号节段普通钢筋布置图(二).dwg	0.11 MB
主梁6号节段普通钢筋布置图(一).dwg	0.28 MB
主梁6号节段普通钢筋布置图(二).dwg	0.12 MB
主梁76号节段普通钢筋布置图.dwg	0.25 MB
主梁7号节段普通钢筋布置图(一).dwg	0.28 MB
主梁7号节段普通钢筋布置图(二).dwg	0.14 MB
主梁8号节段普通钢筋布置图(一).dwg	0.28 MB
主梁8号节段普通钢筋布置图(二).dwg	0.12 MB
主梁9号节段普通钢筋布置图(一).dwg	0.29 MB
主梁9号节段普通钢筋布置图(二).dwg	0.12 MB
主梁一般构造图（一）.dwg	0.53 MB
主梁一般构造图（三）.dwg	0.47 MB
主梁一般构造图（二）.dwg	0.33 MB
主梁与主塔临时固结构造及钢筋布置图.dwg	0.14 MB
主梁合拢段临时刚性连接构造图.dwg	0.22 MB
主梁底支座钢筋网和临时支座预埋钢板布置图.dwg	0.11 MB
主梁斜拉索索导管及锚垫板构造图.dwg	0.12 MB
主梁斜拉索锚固点位置图.dwg	0.1 MB
主梁斜拉索锚固预留槽及锚下钢筋布置图.dwg	0.13 MB
主梁梁端封锚及槽口构造图.dwg	0.08 MB
主梁纵、横向限位块钢筋布置图.dwg	0.12 MB
主梁纵、横向限位构造图.dwg	0.09 MB
主梁纵向预应力钢束定位、防崩钢筋布置图.dwg	0.1 MB
主梁纵向预应力钢束布置图（一）~(三).dwg	0.59 MB
主梁纵向预应力钢束数量及引伸量表.dwg	0.08 MB
主梁纵向预应力钢束数量及引伸量表g.dwg	0.08 MB
主梁纵向预应力钢束曲线要素及坐标表(一).dwg	0.06 MB
主梁纵向预应力钢束曲线要素及坐标表(三).dwg	0.05 MB
主梁纵向预应力钢束曲线要素及坐标表(二).dwg	0.06 MB
主梁纵向预应力钢束曲线要素及坐标表(五).dwg	0.05 MB
主梁纵向预应力钢束曲线要素及坐标表(六).dwg	0.06 MB
主梁纵向预应力钢束曲线要素及坐标表(四).dwg	0.06 MB
主梁纵向预应力钢束横断面布置图（一）.dwg	0.17 MB
主梁纵向预应力钢束横断面布置图（七）.dwg	0.16 MB
主梁纵向预应力钢束横断面布置图（三）.dwg	0.19 MB
主梁纵向预应力钢束横断面布置图（九）.dwg	0.13 MB
主梁纵向预应力钢束横断面布置图（二）.dwg	0.28 MB
主梁纵向预应力钢束横断面布置图（五）.dwg	0.11 MB
主梁纵向预应力钢束横断面布置图（八）.dwg	0.15 MB
主梁纵向预应力钢束横断面布置图（六）.dwg	0.19 MB
主梁纵向预应力钢束横断面布置图（十一）.dwg	0.14 MB
主梁纵向预应力钢束横断面布置图（十三）.dwg	0.17 MB
主梁纵向预应力钢束横断面布置图（十二）.dwg	0.17 MB
主梁纵向预应力钢束横断面布置图（十四）.dwg	0.15 MB
主梁纵向预应力钢束横断面布置图（十）.dwg	0.12 MB
主梁纵向预应力钢束横断面布置图（四）.dwg	0.13 MB
主梁节段划分及编号.dwg	0.17 MB
主梁齿板一般构造图(一).dwg	0.14 MB
主梁齿板一般构造图(三).dwg	0.17 MB
主梁齿板一般构造图(二).dwg	0.14 MB
斜拉索长度、坐标表.dwg	0.26 MB
横梁普通钢筋布置图(一).dwg	0.16 MB
横梁普通钢筋布置图(三).dwg	0.17 MB
横梁普通钢筋布置图(二).dwg	0.11 MB
横梁普通钢筋布置图(五).dwg	0.13 MB
横梁普通钢筋布置图(四).dwg	0.13 MB
横梁预应力钢束定位钢筋及封锚端构造图(一).dwg	0.19 MB
横梁预应力钢束定位钢筋及封锚端构造图(三).dwg	0.09 MB
横梁预应力钢束定位钢筋及封锚端构造图(二).dwg	0.21 MB
横梁预应力钢束布置图(一).dwg	0.11 MB
横梁预应力钢束布置图(七).dwg	0.11 MB
横梁预应力钢束布置图(三).dwg	0.07 MB
横梁预应力钢束布置图(二).dwg	0.07 MB
横梁预应力钢束布置图(五).dwg	0.11 MB
横梁预应力钢束布置图(八).dwg	0.09 MB
横梁预应力钢束布置图(六).dwg	0.09 MB
横梁预应力钢束布置图(四).dwg	0.07 MB
短横梁普通钢筋布置图.dwg	0.18 MB
03002.dwg	1.08 MB
03003.dwg	0.17 MB
03100.dwg	0.16 MB
03101.dwg	0.12 MB
03102.dwg	0.11 MB
03103.dwg	0.21 MB
03104.dwg	0.1 MB
03105.dwg	0.11 MB
03106.dwg	0.14 MB
03107.dwg	0.17 MB
03108.dwg	0.18 MB
03122~127.dwg	0.36 MB
A类齿板普通钢筋图.dwg	0.16 MB
B类齿板普通钢筋图.dwg	0.12 MB
C类齿板普通钢筋图.dwg	0.11 MB
D类齿板普通钢筋图.dwg	0.21 MB
E类齿板普通钢筋图.dwg	0.1 MB
F类齿板普通钢筋图.dwg	0.11 MB
G类齿板普通钢筋图.dwg	0.14 MB
H类齿板普通钢筋图.dwg	0.1 MB
njq划分及编号.dwg	0.17 MB
Ⅰ类齿板普通钢筋图(一).dwg	0.17 MB
Ⅰ类齿板普通钢筋图(一)g.dwg	0.54 MB
Ⅰ类齿板普通钢筋图(二).dwg	0.18 MB
主桥上部构造施工程序图(一)~(六).dwg	0.36 MB
主桥工程数量表.dwg	0.06 MB
主桥桥型布置图.dwg	1.08 MB
2T11.dwg	0.12 MB
2T12.DWG	0.23 MB
2t13.DWG	0.1 MB
2T14.DWG	0.09 MB
2T15.DWG	0.05 MB
2t16.DWG	0.25 MB
2t17.DWG	0.21 MB
2t18.DWG	0.12 MB
2t19.DWG	0.18 MB
2t20.DWG	0.08 MB
2t21.DWG	0.06 MB
2t22.DWG	0.08 MB
2t23.DWG	0.13 MB
2t24.DWG	0.22 MB
2t25.DWG	0.13 MB
2t26.DWG	0.17 MB
2t27.DWG	0.2 MB
2t28.DWG	0.15 MB
2t29.DWG	0.14 MB
2t30.DWG	0.24 MB
2t31.DWG	0.24 MB
2t32.DWG	0.15 MB
2t33.DWG	0.1 MB
2t34.DWG	0.07 MB
2t35.DWG	0.06 MB
2t36.DWG	0.06 MB
2t37.DWG	0.09 MB
2T38.DWG	0.09 MB
2t39.DWG	0.07 MB
2t40.DWG	0.16 MB
2t41.DWG	0.15 MB
2t42.DWG	0.21 MB
2t43.DWG	0.12 MB
2t44.DWG	0.27 MB
2t45.DWG	0.15 MB
2t46.DWG	0.08 MB
2t47.DWG	0.15 MB
2t48.DWG	0.21 MB
2t49.DWG	0.2 MB
2t50.DWG	0.25 MB
2t51.DWG	0.28 MB
2t52.DWG	0.23 MB
2t53.DWG	0.24 MB
2t54.DWG	0.25 MB
2t55.DWG	0.18 MB
2t56.DWG	0.21 MB
2t57.DWG	0.27 MB
2t58.DWG	0.12 MB
2T59.DWG	0.1 MB
2T60.DWG	0.12 MB
2t61.DWG	0.22 MB
2t62.DWG	0.22 MB
2t63.DWG	0.16 MB
2t64.DWG	0.23 MB
2t65.DWG	0.17 MB
2t66.DWG	0.04 MB

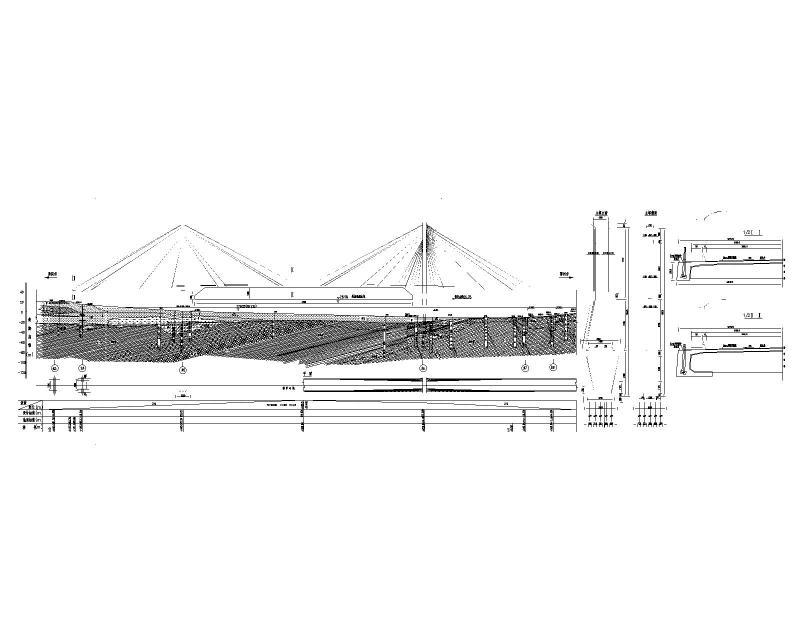

桥型布置图

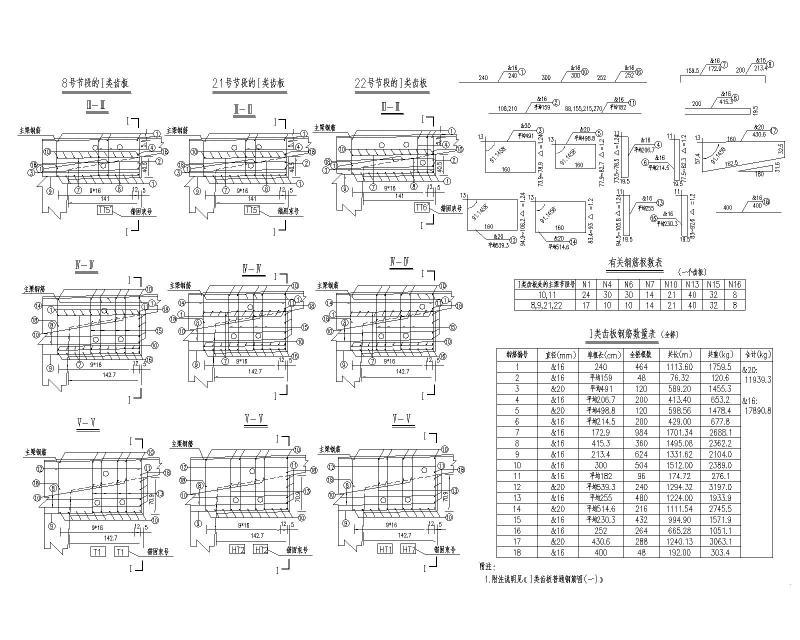

Ⅰ类齿板普通钢筋图

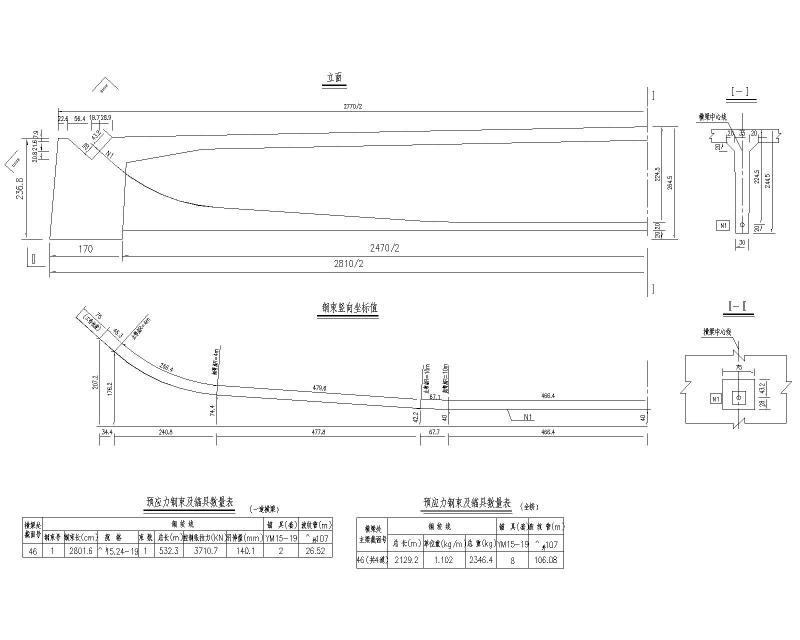

横梁预应力钢束布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
