高层脚手架施工方案（98米）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、项目概要1
• 二、方案选择1
• 三、悬挑架设置1
• 四、落地架设置2
• 五、搭设措施2
• 六、 脚手架 验收4
• 七、脚手架拆除5
• 八、落地架计算5
• 九、悬挑脚手架受力计算13
• 十、卸料平台设计16

附件详情

该项目总建筑面积30773平方米，总占地面积4035平方米，为框架剪力墙结构。地下为两层，其中地下一层有夹层，地上部分23层，裙房为三层，部分二层，裙房以上为20层，建成后总建筑高度98米。檐口标高为93.6米，0.00标高相当于黄海标高8.250, 室内外高差0.45米。 考虑到该楼为高层楼房，拟采用悬挑架，分别从五层（19.8米）、十层（37.8米）、十五层（55.8米）、二十层（73.8）起挑，四次起挑分别是10步、10步、10步和10步（部分再加一步，高1.8米）。该楼下部地坪到五层（19.8米）采用落地架，落地架高度为19.8米。 经计算（计算书见第九节），脚手架从楼面板用16#工字钢，向外悬挑1.3米（包括10厘米端头），伸入建筑物1.5米（包括10厘米端头），用一个φ16圆钢钢箍锚固，不必设拉索或撑杆就能满足规范要求。 为安全起见，该项目采用的方法为：16#工字钢从楼板外挑L=1.3米，伸入建筑物长度为1.2 L =1.8米 ，在楼面板上离外墙1.2米和1.7米处各设两根φ16圆钢钢箍进行锚固，并用拉索拉牢进行卸荷，拉索固定在上一层梁板上（详见结点详图）。

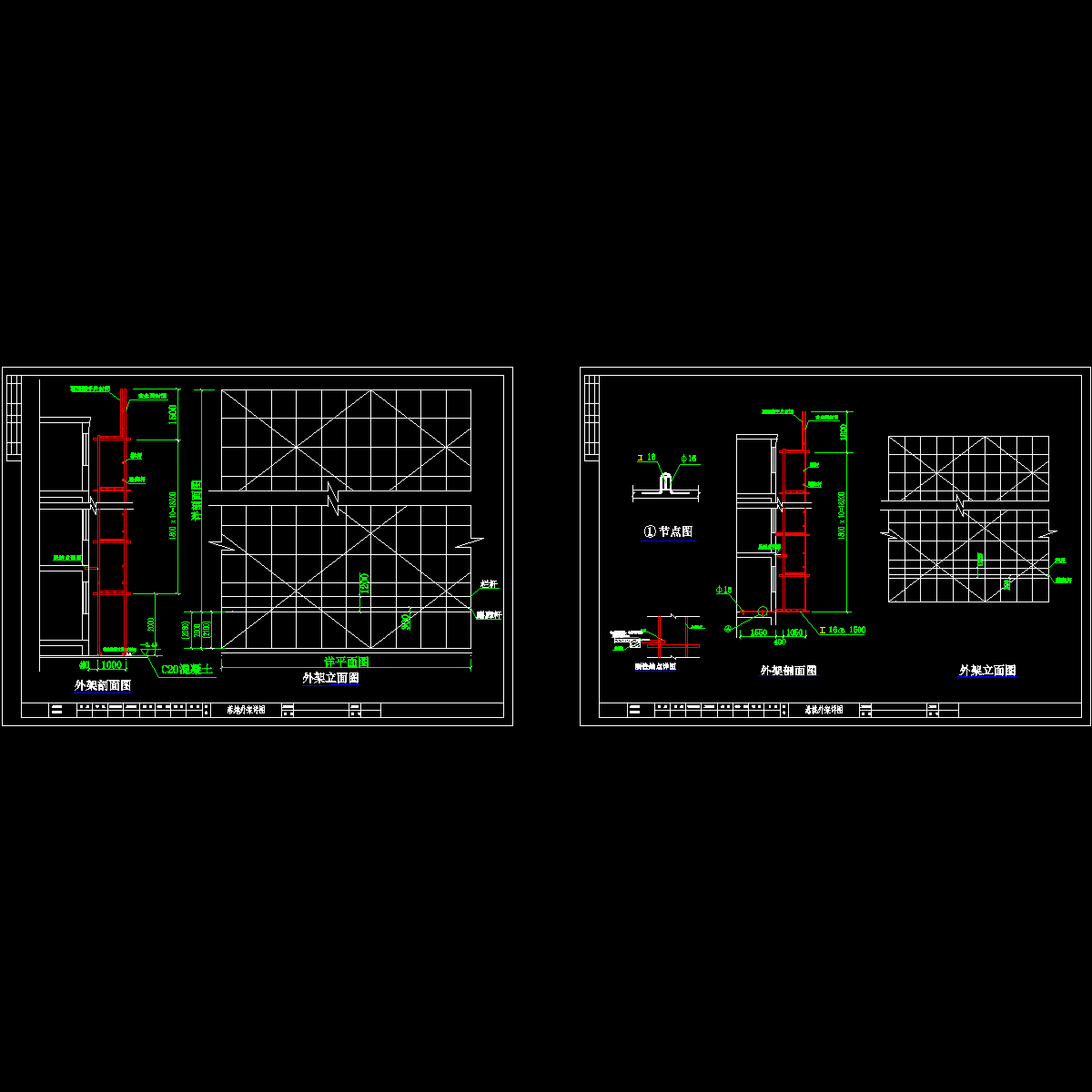

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
