教学楼外脚手架施工方案(节点详图纸)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：落地式脚手架,其他
• 连接方式：扣件式
• 搭设高度：6m
• 编制时间：
• 基本参数：立杆纵距1.5m(局部将有所调整，但均不大于1.8m)，横距为1.05m（可平铺三块竹串脚手板，每块宽为250mm），步距为1.8m，脚手架搭设总高度为22m，在外排架内侧设全封闭式密目安全网（规格为10cm×10cm孔数目为2300孔）。

附件详情

• 一、编制依据
• 二、项目概要
• 三、施工部署
• 四、脚手架构造要求
• 五、脚手架的搭设和拆除施工工艺
• 六、目标和验收标准
• 七、安全文明施工保证措施
• 八、应执行的强制性条文
• 九、主要附图及搭设方式

附件详情

1#教学楼：建筑平面呈门形为外走廊布局，框架结构，建筑总长49.8米，总宽48.9米，建筑檐口标高为19.95m，地上五层，层高3.9m，室内外高差0.45m；综合教学楼：建筑平面形状呈U形，框架结构，建筑总长46.5米，总宽54.4米，建筑檐口标高为20.25m，地上五层，层高3.9m，室内外高差0.15-0.75m。1#教学楼与综合教学楼之间设2层3.6米宽的风雨连廊。 总体尺寸设计：立杆纵距1.5m(局部将有所调整，但均不大于1.8m)，横距为1.05m（可平铺三块竹串脚手板，每块宽为250mm），步距为1.8m，脚手架搭设总高度为22m，在外排架内侧设全封闭式密目安全网（规格为10cm×10cm孔数目为2300孔）。 3、纵向水平杆：3.1纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。3.2接长宜采用对接，对接扣件用交错布置，两根相邻纵向水平杆的街头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3.3.3接长如采用搭接，搭接长度不应小于1m，应等距设置三个旋转扣件固定。3.4工程使用竹串脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。 4、横向水平杆：4.1作业区非主节点处的横向水平杆，宜根据支承脚手板的需要等距离设置，最大间距不应大于纵距的1/2。4.2横向水平杆两端均应采用直角扣件固定在纵向水平杆上。4.3横向水平杆靠墙一端外伸长度不小于300mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面不大于100mm，（必须符合JGJ130—近代中6.2.3和7.3.6要求）。 5、脚手板：5.1作业层脚手板应满铺、铺稳，离开外墙装饰面150mm。5.2脚手板应设置在三根横向水平杆上。5.3脚手板的铺设可对接平铺，也可搭接铺设，搭接铺设时接头必须支承在横向水平杆上。5.4作业层端部脚手板探头长度不大于150mm，脚手板两端应与支承杆可靠固定。
6、连墙件：为了便于施工，该项目采用刚性连墙件，连墙件水平方向沿每根框架柱设置，高度方向隔步设置。
该项目连墙件拉结在框架柱上。立杆安装时，宜尽量选择靠近框架柱的位置，以满足JGJ130—近代中6.4.2连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm”（不属于强制性条文）的要求。连墙件内外两个受力方向均应采用不少于两个直角扣件固定。
…………
共16页，。

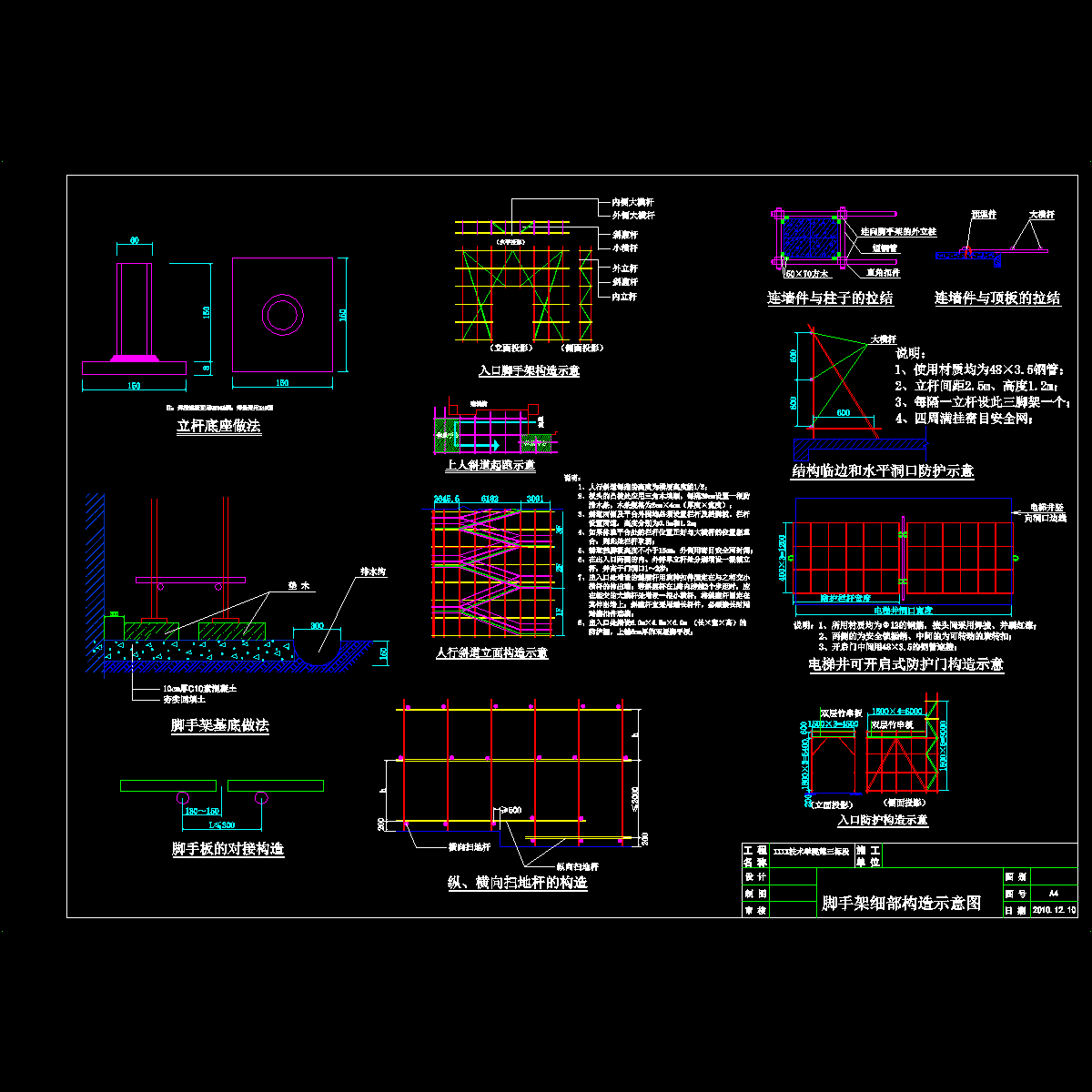

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
