综合办公楼脚手架施工方案(节点详图纸)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：落地式脚手架
• 连接方式：扣件式
• 搭设高度：22m
• 编制时间：
• 基本参数：立杆纵距1.5m(局部将有所调整，但均不大于1.8m)，横距为1.05m（可平铺三块竹串脚手板，每块宽为250mm），步距为1.8m。

附件详情

• 一、编制依据
• 二、项目概要
• 三、施工部署
• 四、脚手架构造要求
• 五、脚手架的搭设和拆除施工工艺
• 六、目标和验收标准
• 七、安全文明施工保证措施
• 八、应执行的强制性条文
• 九、主要附图及搭设方式

附件详情

教学楼：建筑平面呈门形为外走廊布局，框架结构，建筑总长49.8米，总宽48.9米，建筑檐口标高为19.95m，地上五层，层高3.9m，室内外高差0.45m；综合教学楼：建筑平面形状呈U形，框架结构，建筑总长46.5米，总宽54.4米，建筑檐口标高为20.25m，地上五层，层高3.9m，室内外高差0.15-0.75m。1#教学楼与综合教学楼之间设2层3.6米宽的风雨连廊。 落地脚手架搭设施工工艺：落地脚手架搭设的工艺流程：场地平整、夯实→碎石土回填分层夯实→设置立杆垫板→排放纵向扫地杆→坚立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。 根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好杆记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记，垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。 在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。 双排架宜先立内排立杆，后立外排立杆，每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
2、脚手架的拆除施工工艺
拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向不平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架，做到一步下清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或娄层拆除后再拆脚手架。
分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。保证拆除后架休的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置塔临时抛撑加固后再拆连墙件。
…………
共16页，。

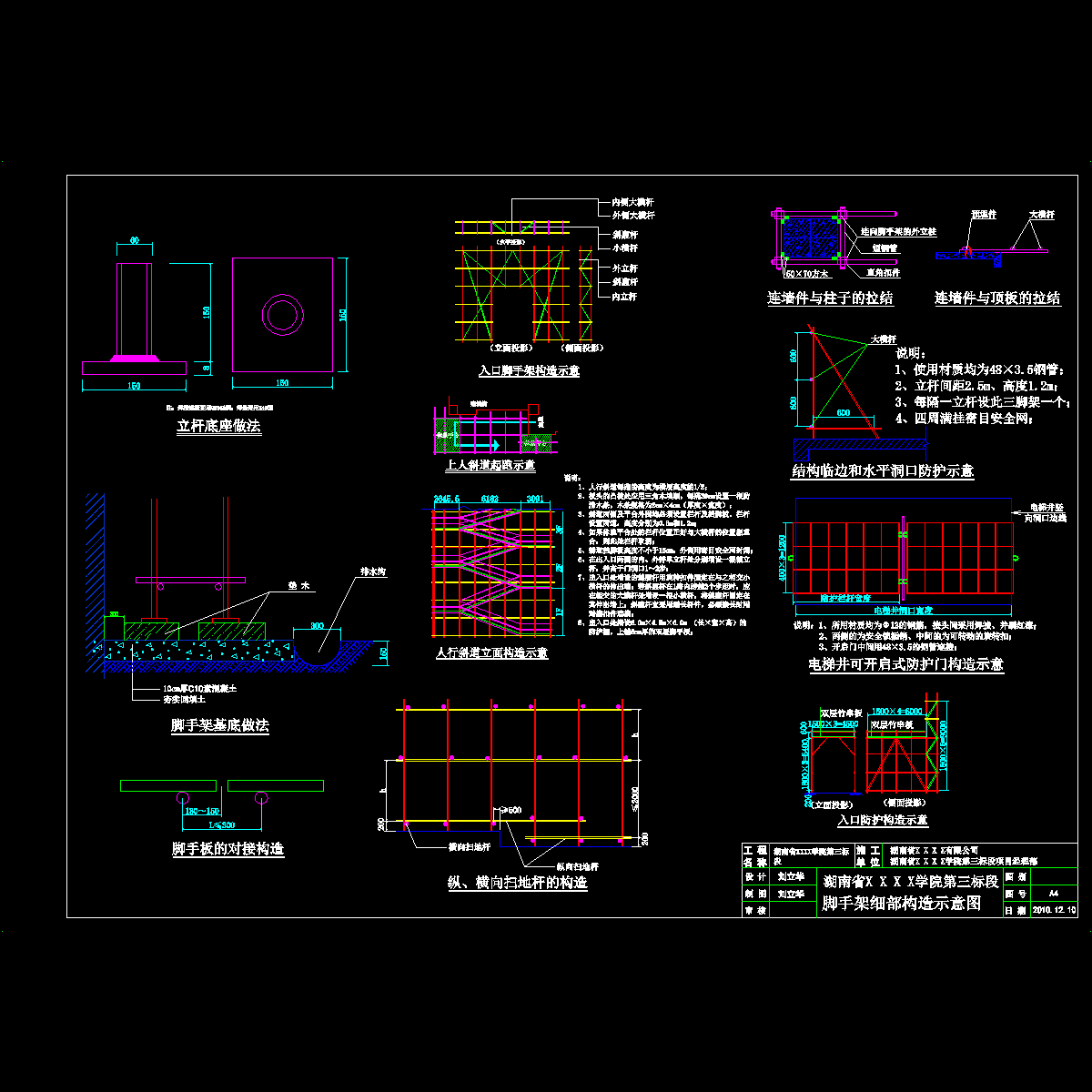

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
