一份高层综合建筑给排水CAD图纸

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-2-22 00:32:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:3.7万平方米
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 生活供水设计:生活给水系统,中水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:四区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目所在地:辽宁

附件详情

  • 给排水设计施工说明
  • 给排水平面图

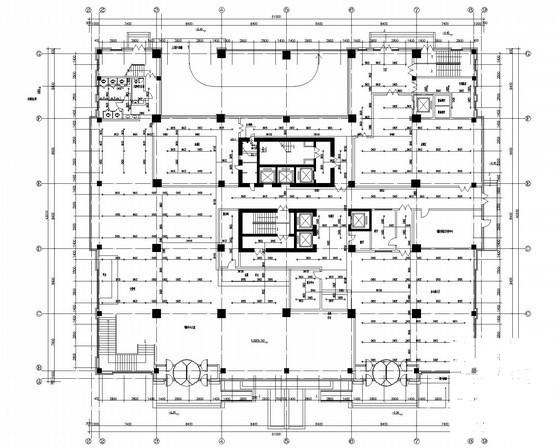

  • 顶层机房层给排水平面图
  • 自动喷水平面图
  • 给水系统展开图
  • 消防给水系统展开图
  • 排水系统展开图

附件详情

项目概要:该项目为一类综合建筑,建筑类别为办公和酒店。地下2层,地上27层。建筑面积为3.7万平方米,建筑高度为98.95米。
设计内容:雨水系统、中水系统、喷淋系统、消火栓系统(室内消火栓给水系统、室外消防给水系统、自动喷水灭火系统、自动扫描射水高空水炮灭火系统)。本项目供水分为四个区,采用污废分流排水制,雨水设计重现期为5年。室外消防用水量为30L/s,室内消防用水量为40L/s。
,共30张图纸。

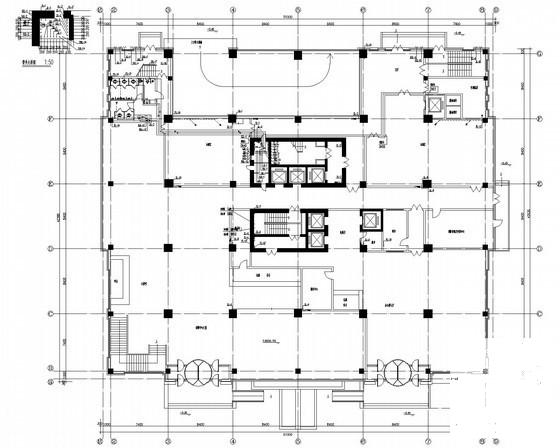

一层给排水平面图

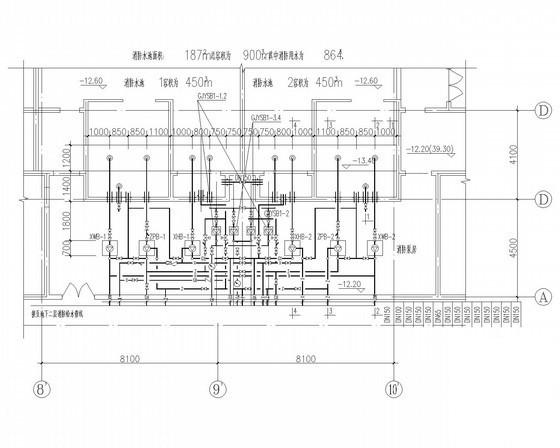

地下二层消防泵房给水平面图

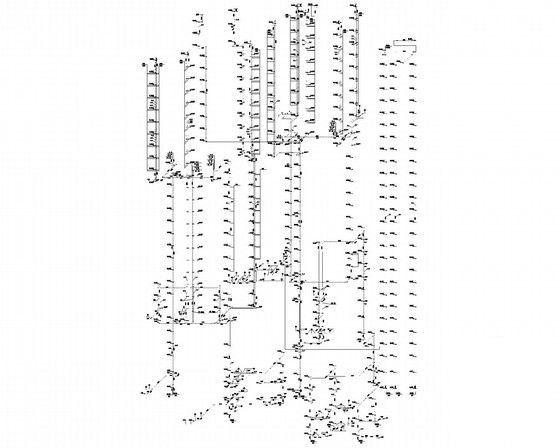

排水系统展开图

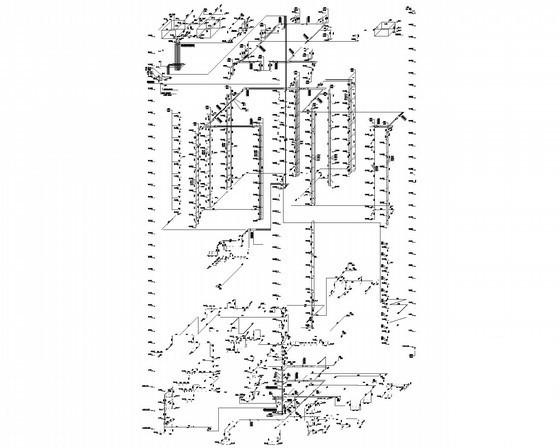

消防给水系统展开图

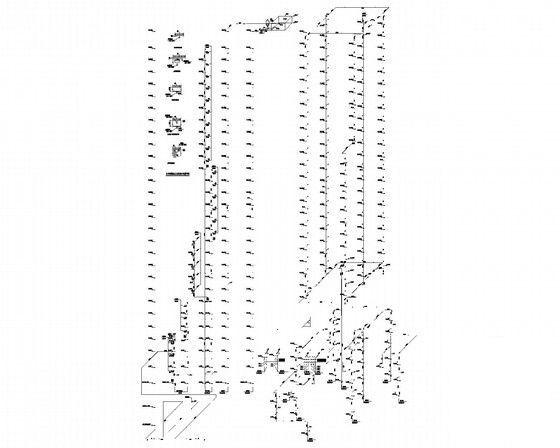

给水系统展开图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:32:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
