一份资源配置中心办公楼给排水CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：27层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 供水分区：更多
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

宁波某资源配置中心办公楼给排水图纸，图纸共包括两栋办公楼，均为27层高层。设计范围包括：生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷淋系统。图纸共包括各楼层给排水平面图、消防平面图、系统图、大样图等等共58张图纸。

污废水系统图

消火栓系统图

给排水平面图

管道井大样图

卫生间大样图

消防平面图

雨水系统图

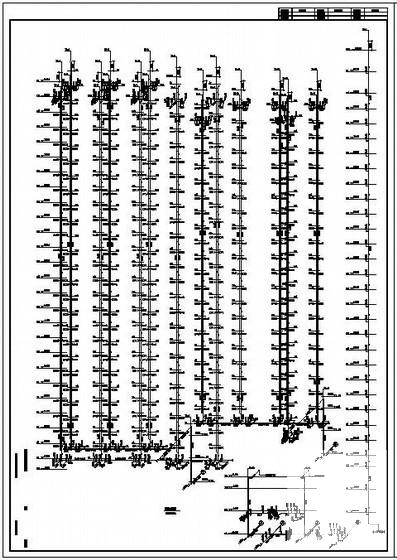

第 1 张图

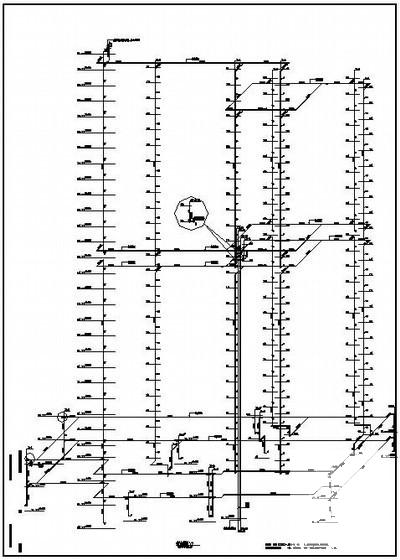

第 2 张图

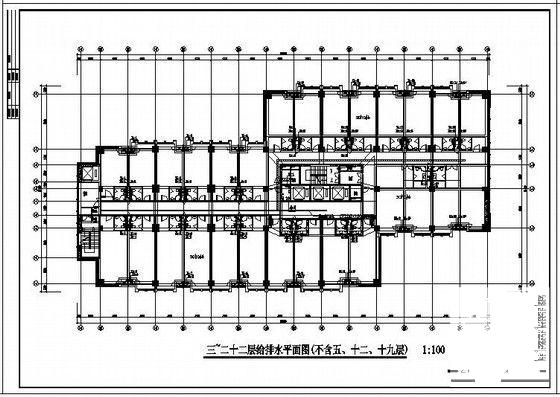

第 3 张图

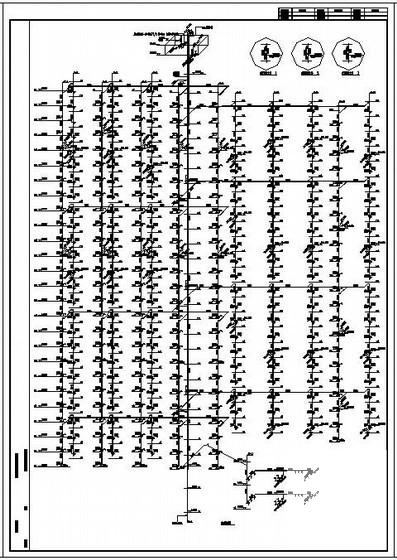

第 4 张图

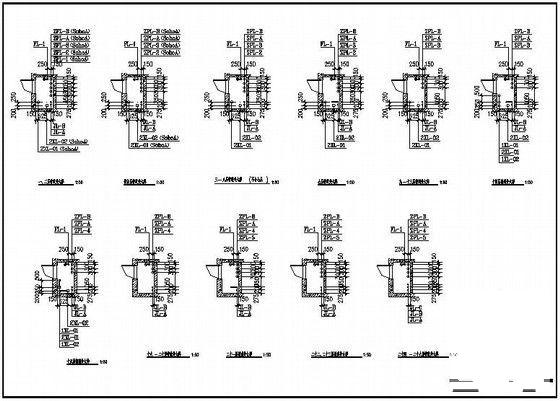

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
