公路等级：二级
车道数：二车道
设计时速：60
位置：贵州
设计年代：近代
附属：中小桥涵

该资料为 [贵州]互通公路工程两阶段施工图设计

贵毕公路为设计速度60Km/h的二级公路，立交形式采用的是菱形立交，互通区为K66 500～K67 060，加速车道采用平行式，减速车道采用直接式，设置互通处贵毕公路为直线，纵坡为1.5%的上坡，考虑到本互通仅为龙窝乡上下贵毕公路而设置，交通量较小。匝道设计速度：加速车道30Km/h，减速车道40Km/h，匝道最大纵坡为5%，匝道最小纵坡为0.9%。

······

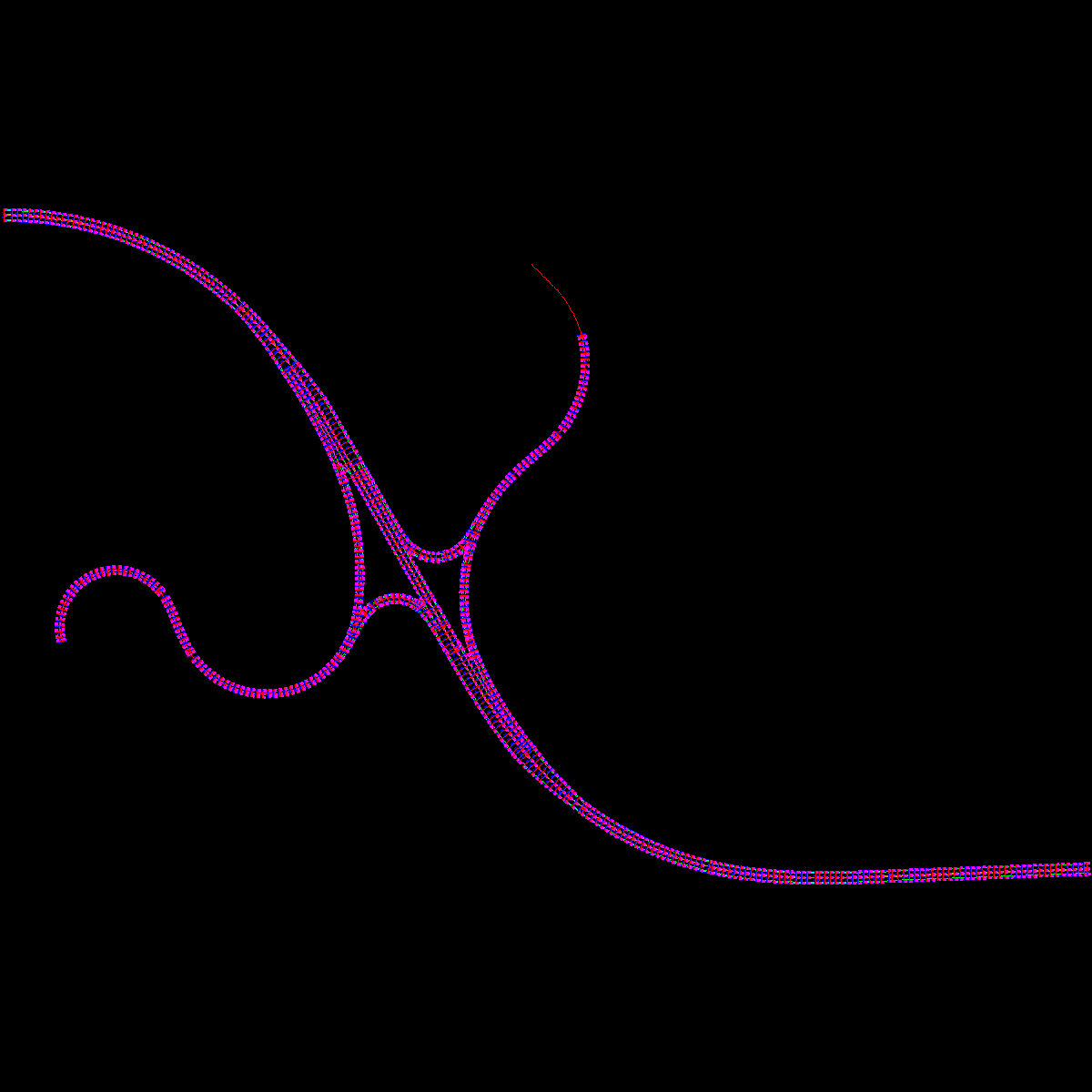

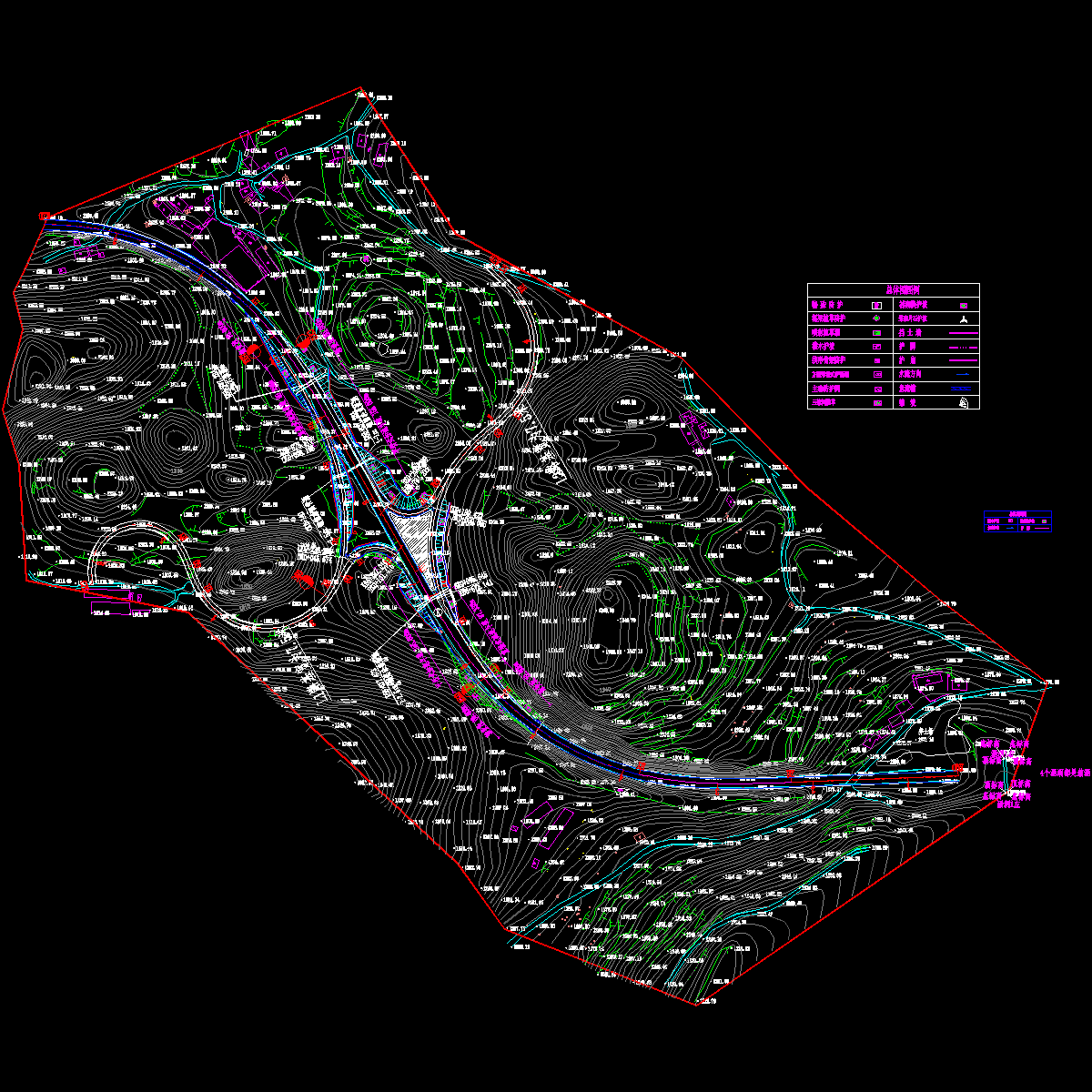

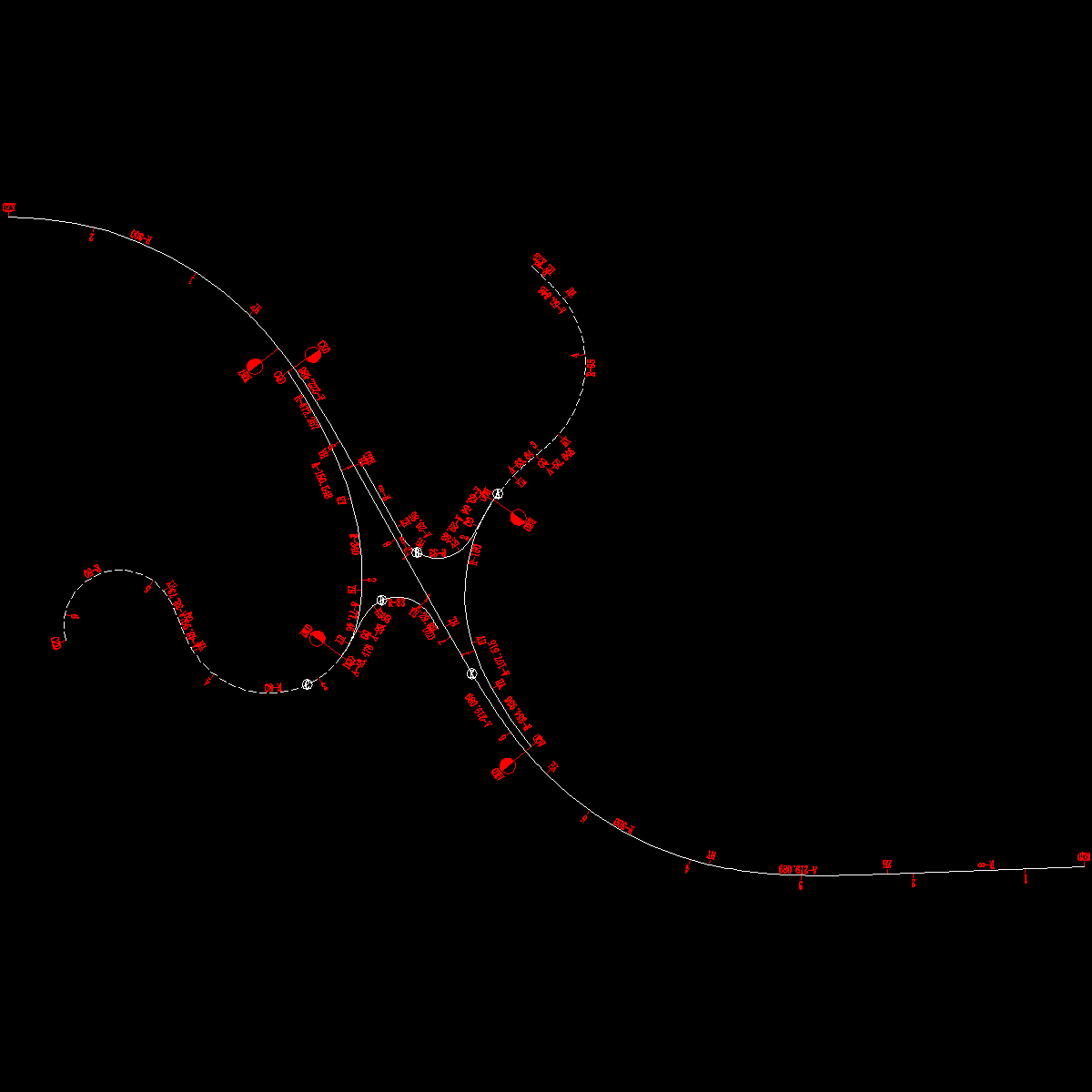

道路平面图

道路横断面

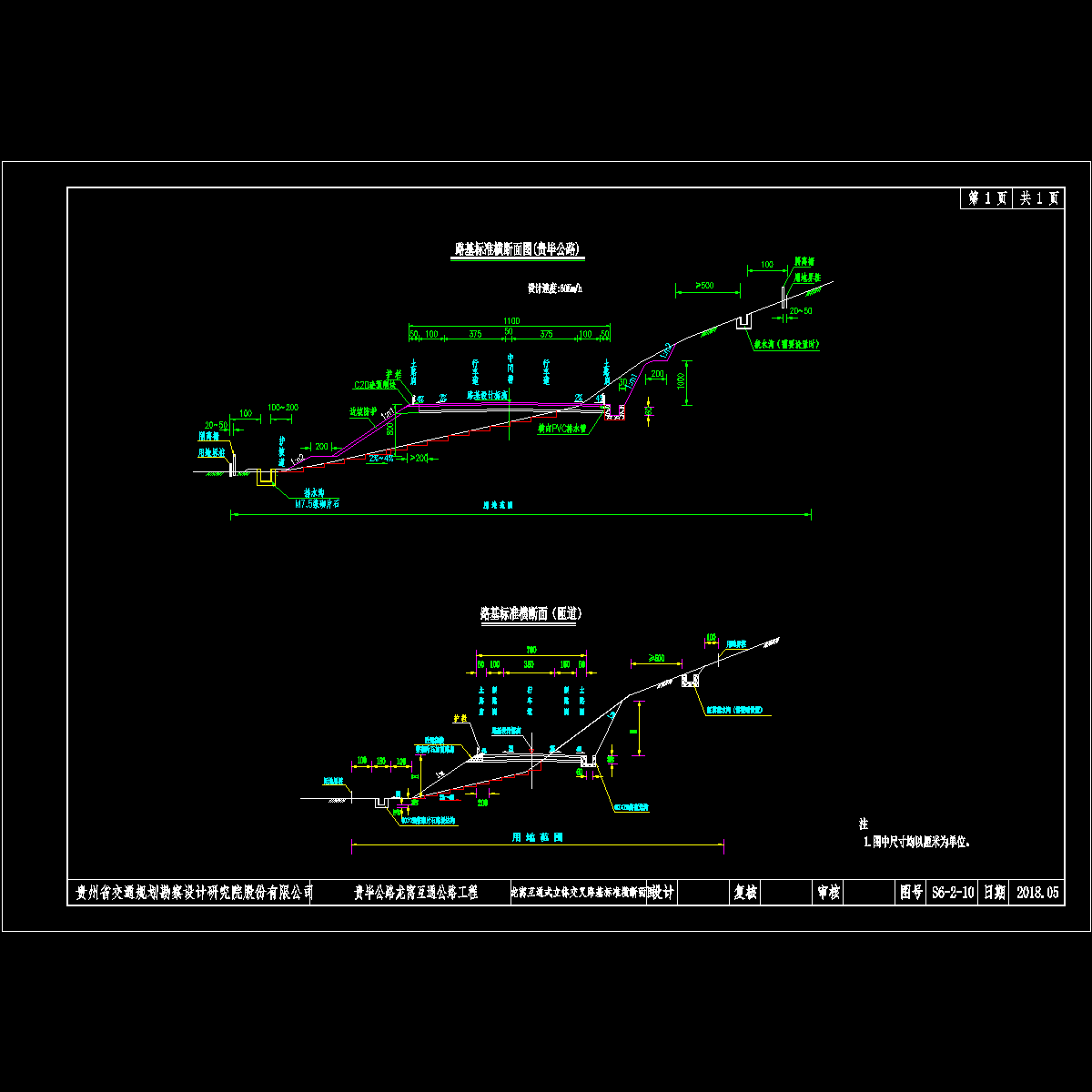

路基横断面设计

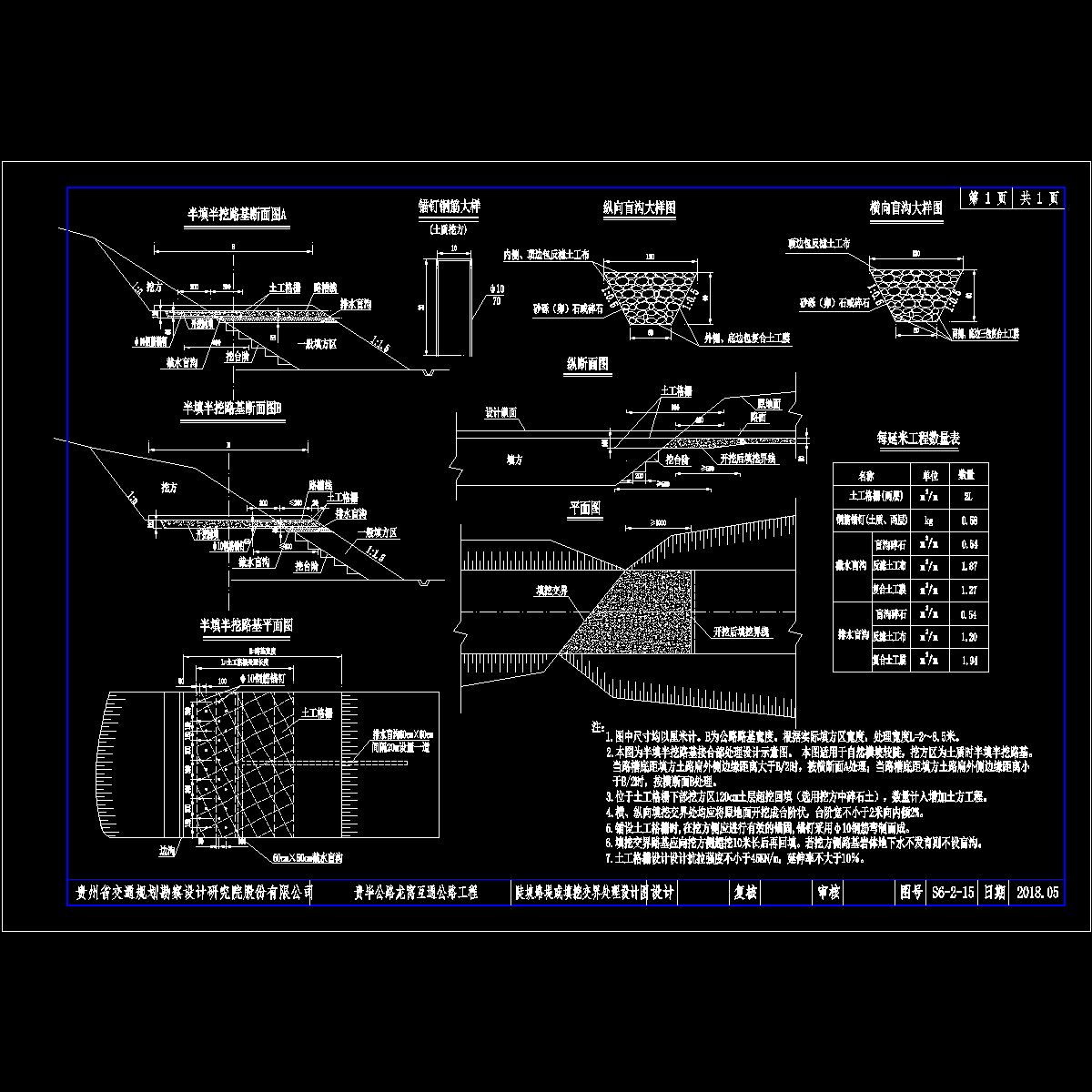

填挖交界处理设计图

路基防护设计图

灌木护坡绿化

路基路面排水

路面结构设计图

沥青路面搭接示意图

单柱式标志一般构造图
