[CAD]600MW大型发电厂电气初步设计施工图纸44张（详细设计说明计算说明）(火灾报警系统).dwg

tt8899 · 发表于 2020-12-28 21:25:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：其他
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
项目地址：浙江
强电设计：供配电系统 ,其它

附件详情

1、电气设计说明；
2、电气主系统原则接线图；

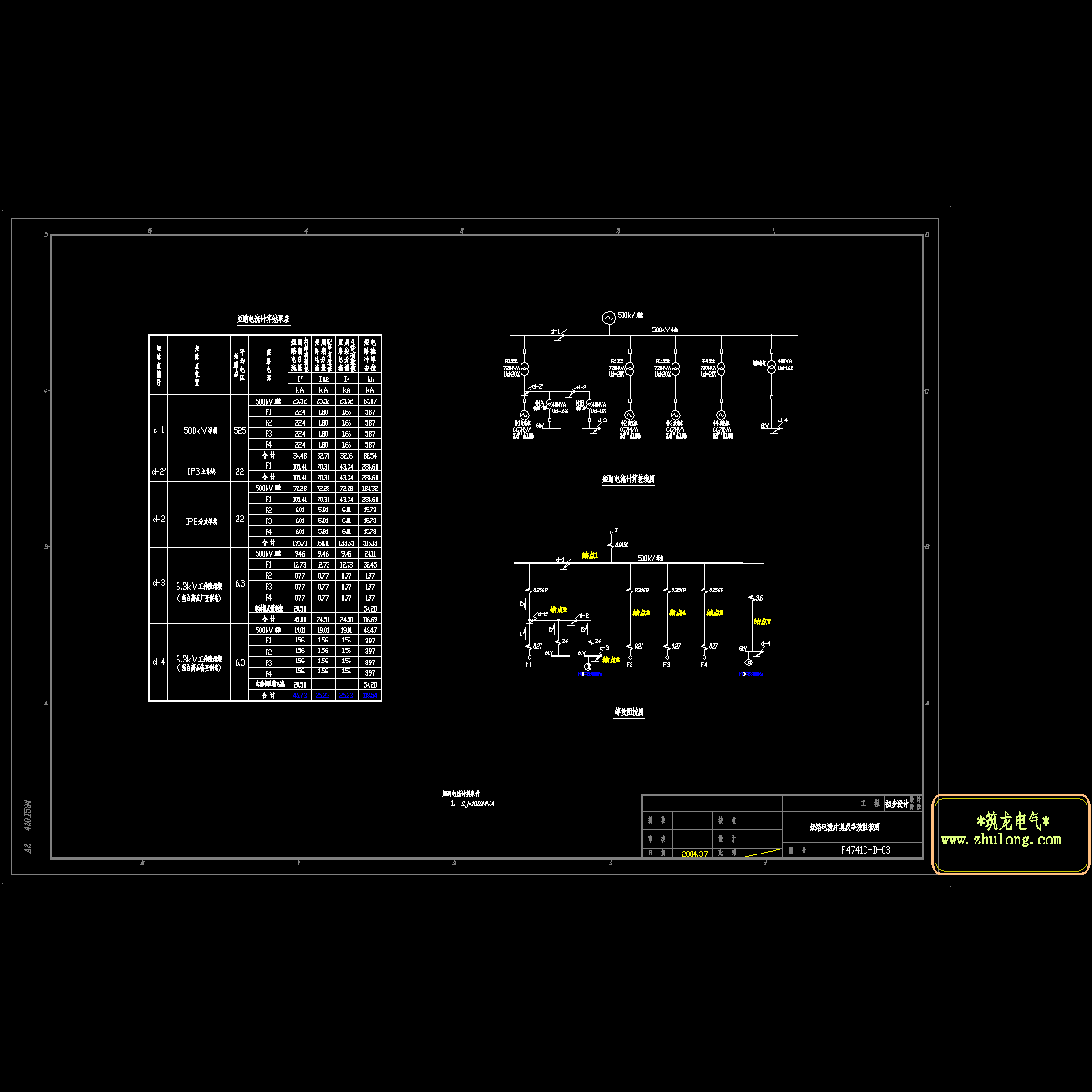

3、短路电流计算及等效阻抗图；
4、500kVGIS一次接线图；
5、#1发电机主回路电气接线图；
6、#2发电机主回路电气接线图；
7、#3发电机主回路电气接线图；
8、#4发电机主回路电气接线图；
9、#1,#2机主厂房厂用电系统原则接线图；
10、#3,#4机主厂房厂用电系统原则接线图；
11、6kV输煤段原则接线图；
12、补给水泵房厂用电原则接线图；
13、灰场小区厂用电原则接线图；
14、主厂房110V直流系统接线图；
15、主厂房220V直流系统接线图；
16、DCS电气部分配置图；
17、500kV网络控制系统(NCS)配置图；
18、输煤控制系统配置图；
19、飞灰控制系统配置图；
20、火灾报警系统配置图；
21、升压站及变压器区域电气设备布置图；
22、厂区主要电缆路径布置图；
23、发电机封闭母线平面布置图；
24、发电机封闭母线断面布置图；
25、汽机房6kV厂用配电装置室平面布置图；
26、集控楼 0.00m电气设备布置图；
27、集控楼 8.50m电气设备布置图；
28、汽机房 0.00m层电缆托架通道规划图；
29、汽机房 6.85m层电缆托架通道规划图；
30、锅炉房 0.00m层电缆托架通道规划图；
31、锅炉房运转层及以上电缆托架通道规划图；
32、输煤控制楼各层平面布置图；
33、卸煤配电装置室平面布置图；
34、除尘除灰控制楼各层平面布置图；
35、水处理系统配电装置室平面布置图；
36、综合泵房配电装置室平面布置图；
37、暖通配电装置室平面布置图；
38、厂前区配电装置室平面布置图；
39、循泵房配电装置室平面布置图；
40、补给水泵房配电装置室平面布置图；
41、灰场配电装置室平面布置图；
42、脱硫控制楼各层平面布置图；
43、500kV网络继电器室平面布置图；
44、高压厂用电方案研究。

附件详情

该附件为[浙江]600MW大型发电厂电气初步设计图，共44张。
设计内容：1）发电机系统；2）升压站系统；3）厂用电系统；4）保安电源系统和交流不停电电源系统；5）控制、保护及自动装置；6）直流系统；7）厂内通信系统；8）照明及检修网络；9）阴极保护系统；10）过电压保护及接地系统；11）电缆及其构筑物系统；12）火灾报警；13）（厂外）补给水泵房电气及控制；14）（厂外）灰场小区电气及控制。

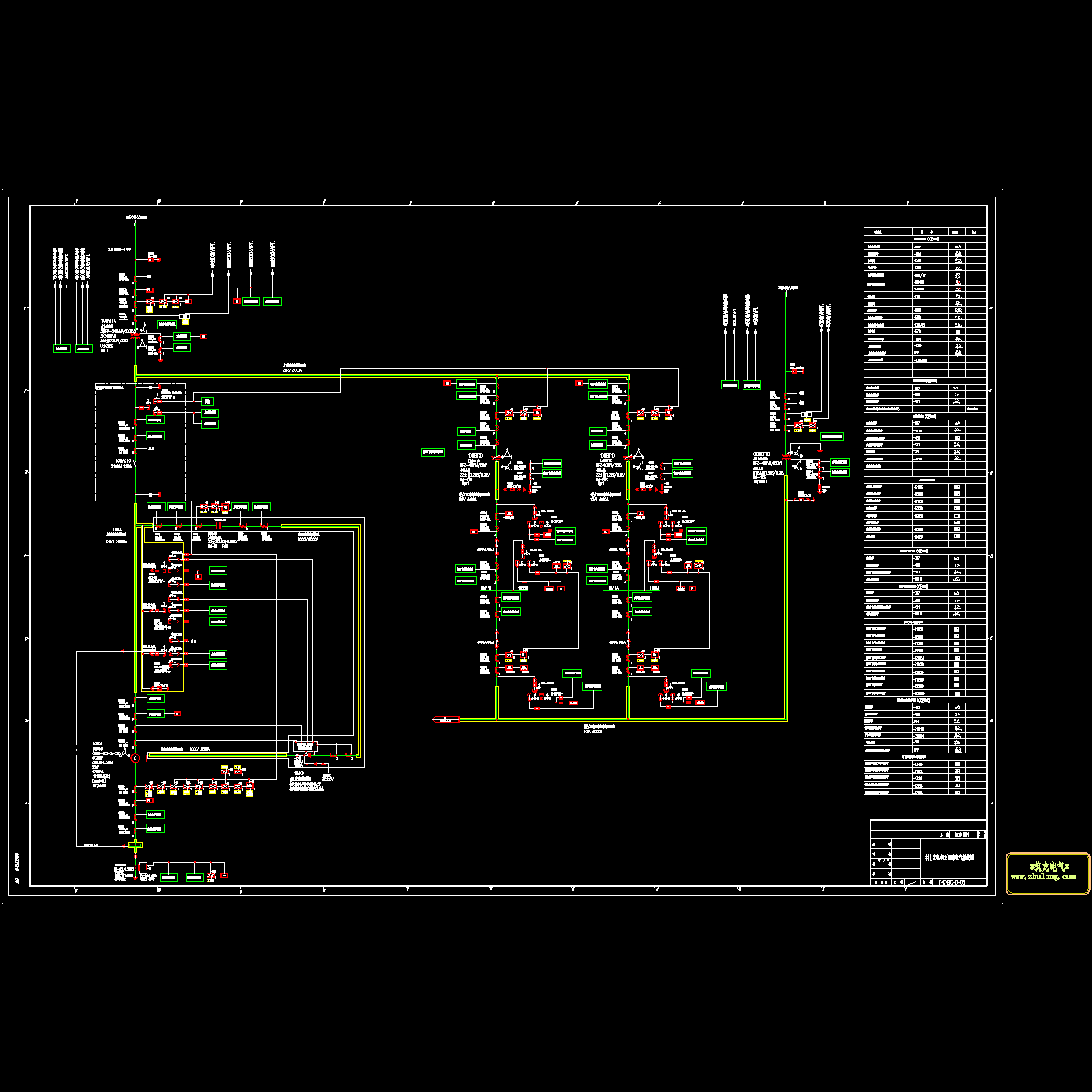

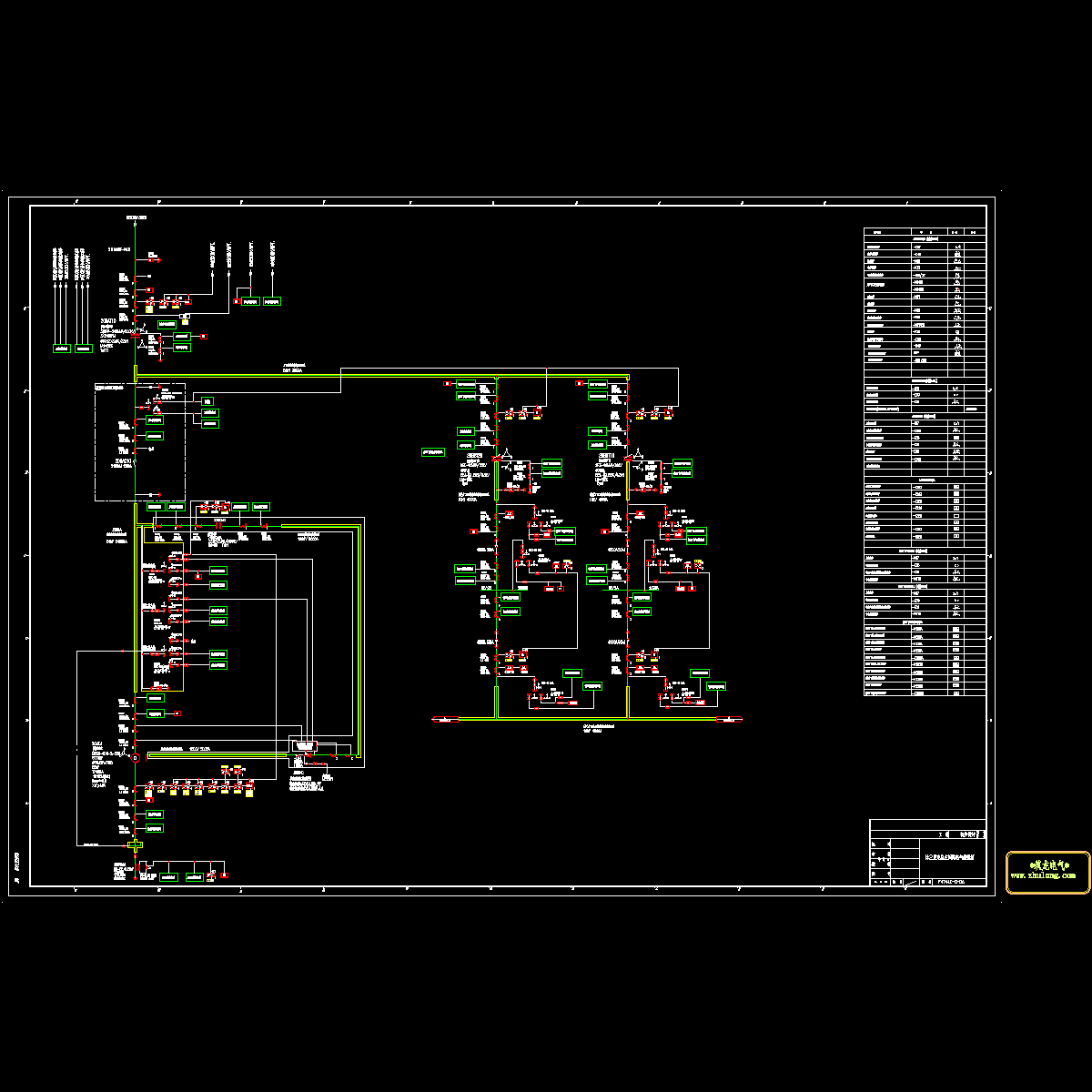

厂房厂用电系统原理接线图

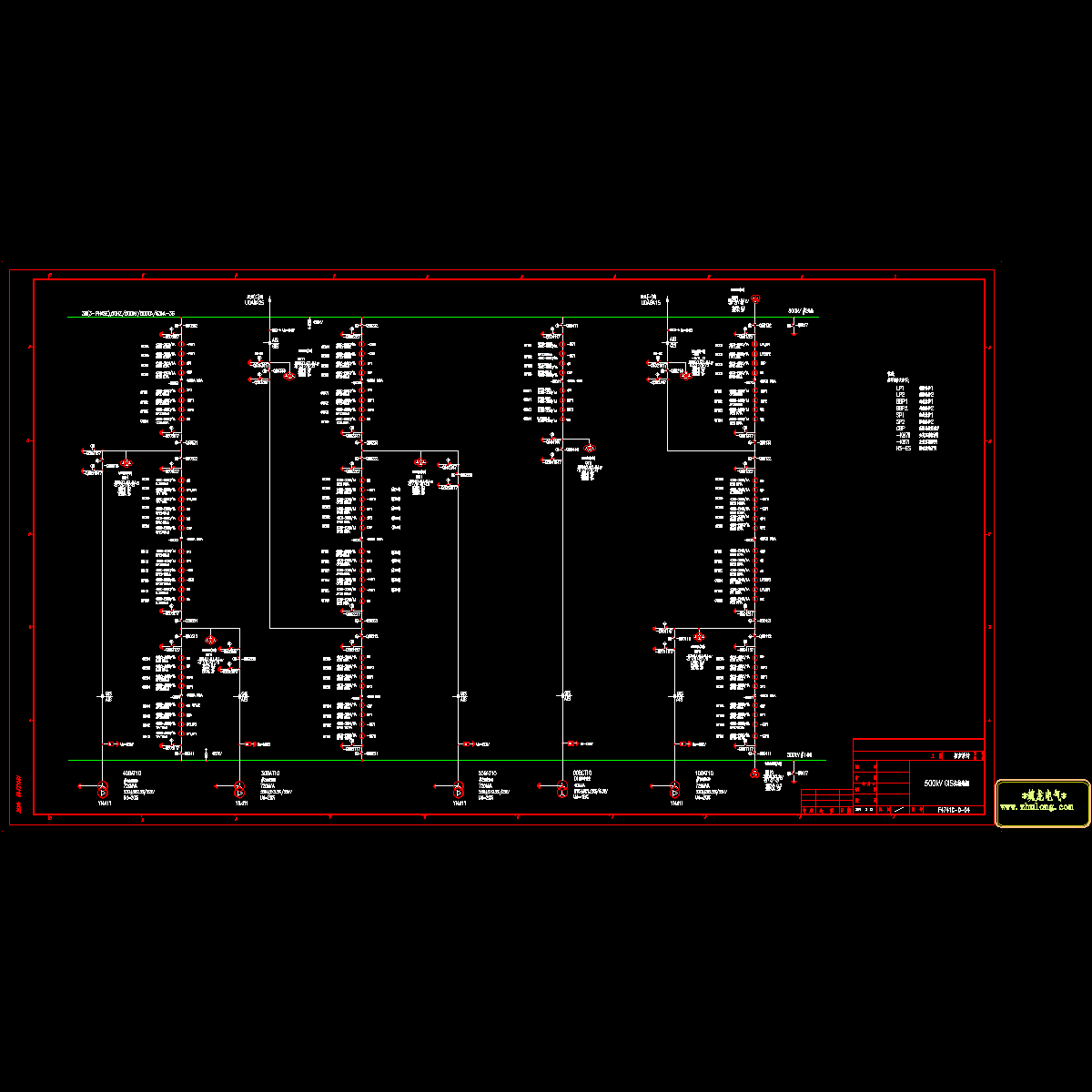

500kV GIS一次接线图

锅炉房0.00米层电缆通道规划图

汽机房0.00米层电缆通道规划图

升压站及变压器区域电气设备布置图

除灰配电装置室平面布置图
