档案馆26层综合楼电气CAD施工图纸(火灾报警系统)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：25900.08平方米
• 建筑地上层数：26层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：47张
• 地下室用途：车库,其它
• 节点大样：配电箱
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 项目所在地：湖北
• 强电设计：低压配电,建筑物防雷
• 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

某档案馆26层综合楼，地上建筑面积25900.08平方米，地下建筑面积846.22米，另外景观构筑物面积为1526.36平方米；建筑高度：98.10m；地上26层，地下1层，为一类高层建筑。
设计范围包括：
强电：220V/380V配电系统、 照明系统 、 防雷接地 系统；
弱电：有线电视埋管系统、电话埋管系统、宽带网络埋管系统、防盗对讲埋管系统、火灾报警系统。

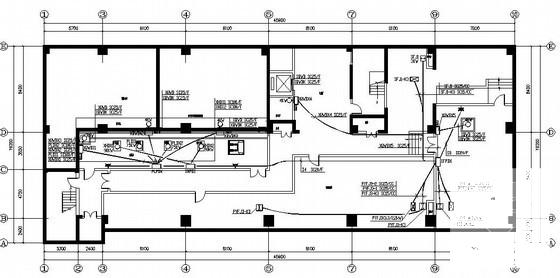

第 1 张图

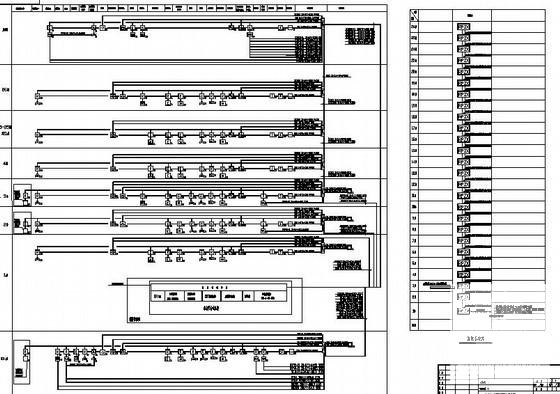

第 2 张图

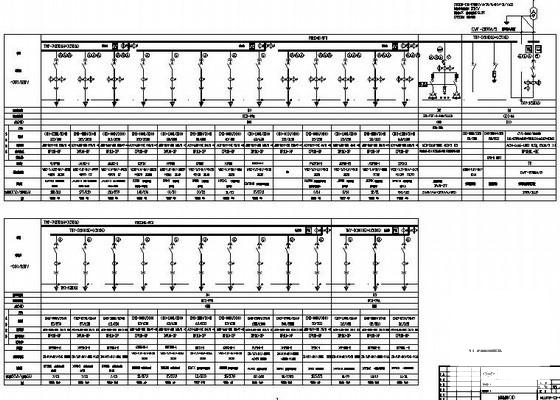

第 3 张图

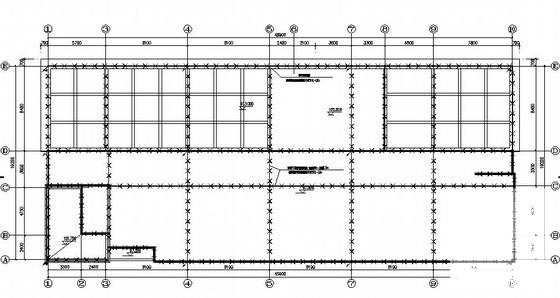

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
