设计说明：有
-
建筑类别：住宅
-
建筑高度：多层建筑
-
建筑面积：38140.75平方米
-
地上层数：8层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：30张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,其它
-
冷热源：空气调节器
-
空调系统：制冷剂系统
-
送风方式：散流器送风
-
项目地址：浙江
一、项目概要：
该项目位于浙江省，是一个多栋新区安置房建筑项目，建筑楼层地上8层，地下1层，总建筑面积：38140.75平方米，其中地上面积36068.75平方米，半地下面积2072平方米。
图纸内容主要包含设计施工说明，主要设备材料表及图例，排风机房大样图，空调冷媒管平面图，通风防排烟平面图，空调留洞平面图等...
二、空调系统：
住宅空调采用分体空调，拟采用一拖二...
三、通风设计：
1.根据甲方要求，有可开启外窗的卫生间不预留排气扇，无可开启外窗的卫生间预留变压式排气道排气，废气排至屋面大气。
2.厨房预留变压式排气道排油烟，油烟排至屋面大气。
戊类储藏间设置排气扇机械排风...
四、防排烟及防火设计：
1.除12号楼一层储藏间设计机械排烟外，地上其他功能房间均采用自然排烟。
2.12号楼一层储藏间设置机械拍案，排烟量按每平米不小于60m3/h，采用自然补风。
3.该项目所有楼梯间均采用自然排烟...
图纸展示：

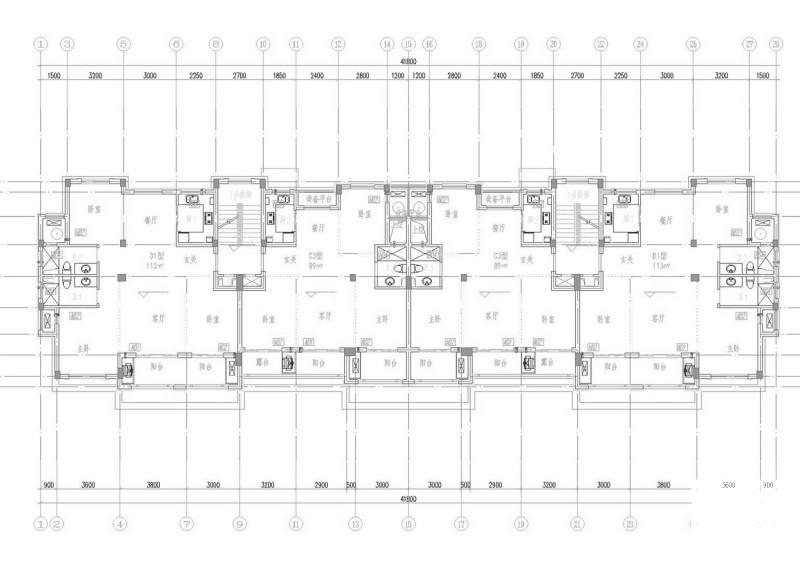

1#3#5#10#楼二层暖通平面图

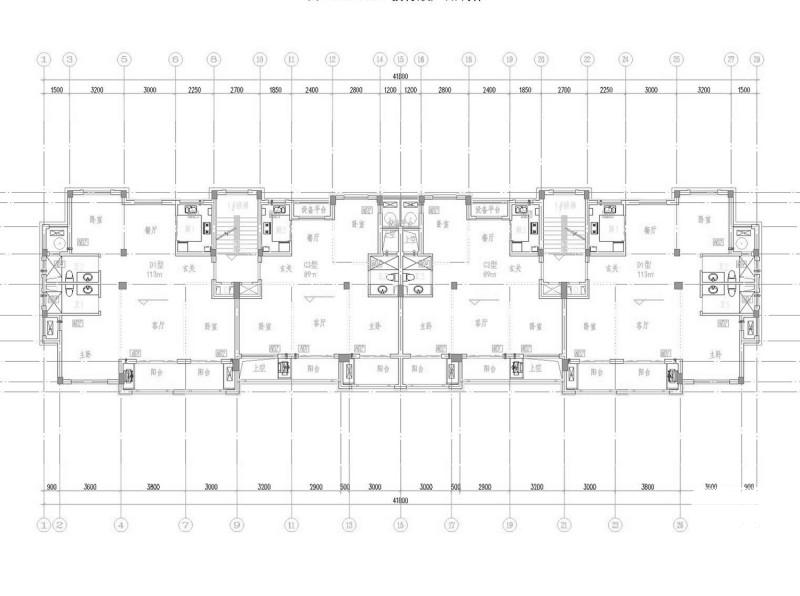

1#3#5#10#楼三~六层暖通平面图

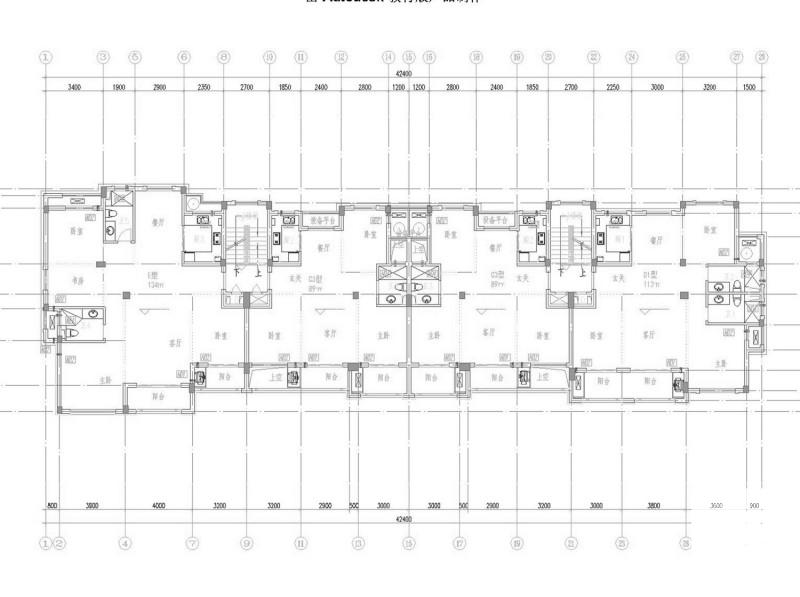

2#7#楼一层暖通平面图

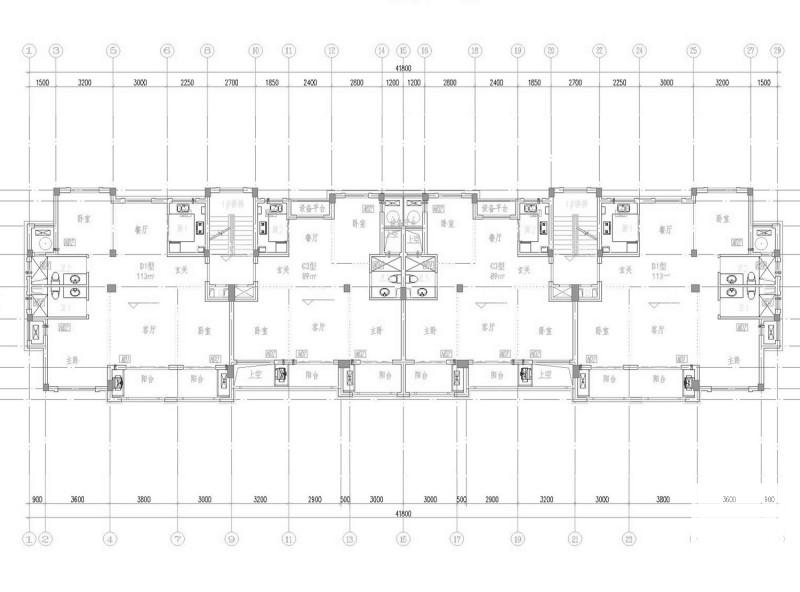

11#一层暖通平面图
