技侦大楼空调施工全套CAD图纸.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为某技侦大楼空调工程。系统冷热、源采用风冷热泵式冷（热）水机组，该机组夏季能提供7～12℃空调冷冻水，冬季能提供60～50℃空调用热水。 　　 经计算，夏季空调冷负荷为610KW，冬季空调热负荷为530KW，故选用AWHC-LHE180型机组一套，安装在技侦大楼屋顶。 　　 本中央空调为风机盘管加新风系统，风机盘管按每个房间设置，风机盘管的进水侧应留有检修人孔。新风系统按每个楼层置，新风机组的过滤器为向下抽出式，吊顶时应与以配合。空调风管均双层保温型不燃玻璃钢管道，排风风管采用单层不燃玻璃钢管道。

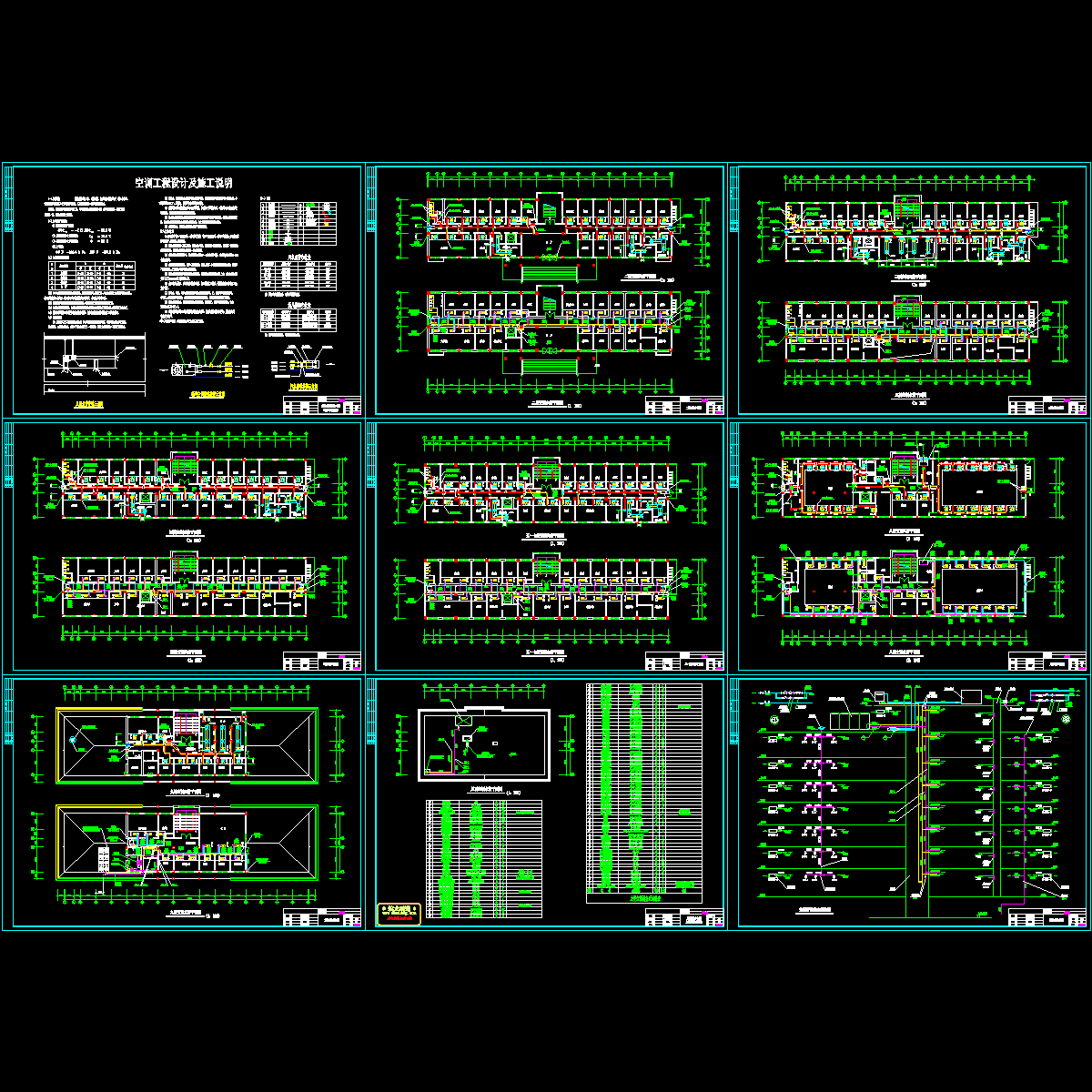

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
