[CAD]厂区全套空调设计图纸(空调水系统).dwg

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

全套空调图纸，含平面图，设计说明，设备表等。 　　1.空调水系统.为两管制,冬夏切换使用. 　　 水系统采用水平同程系统.空调柜机均附三速控制箱,根据室温要求调节。风机盘管均设风侧三速控制开关。 　　 空调柜机水侧均设由室内温控器控制的电动二通调节阀，风机盘管水侧均设由室内温控器控制的电动二通阀。 　　2.凡水管竖向顶端及空调柜机供回水管翻下立管顶部均装DG20截止阀,ARSX-0020型自动排气阀;凡水管 末端及空调机组供回水管立管底部均装DN25-DN50截止阀及300mm长接管. 　　3.管道安装完毕于保温前进行水压试验,工作压力0.5MPa.5分钟内压降不大于20KPa,10分钟后无渗漏为合格。 试压合格后,对系统反复冲洗直至排出水中不夹带泥沙,铁屑等杂质,且水色不浑浊为合格.冲洗前应 除去过滤器滤网,冲洗结束后 再行装上.管路系统冲洗时, 水流不得经过所有设备.试压范围包括空调循环水管的所有配件，阀门和设备。

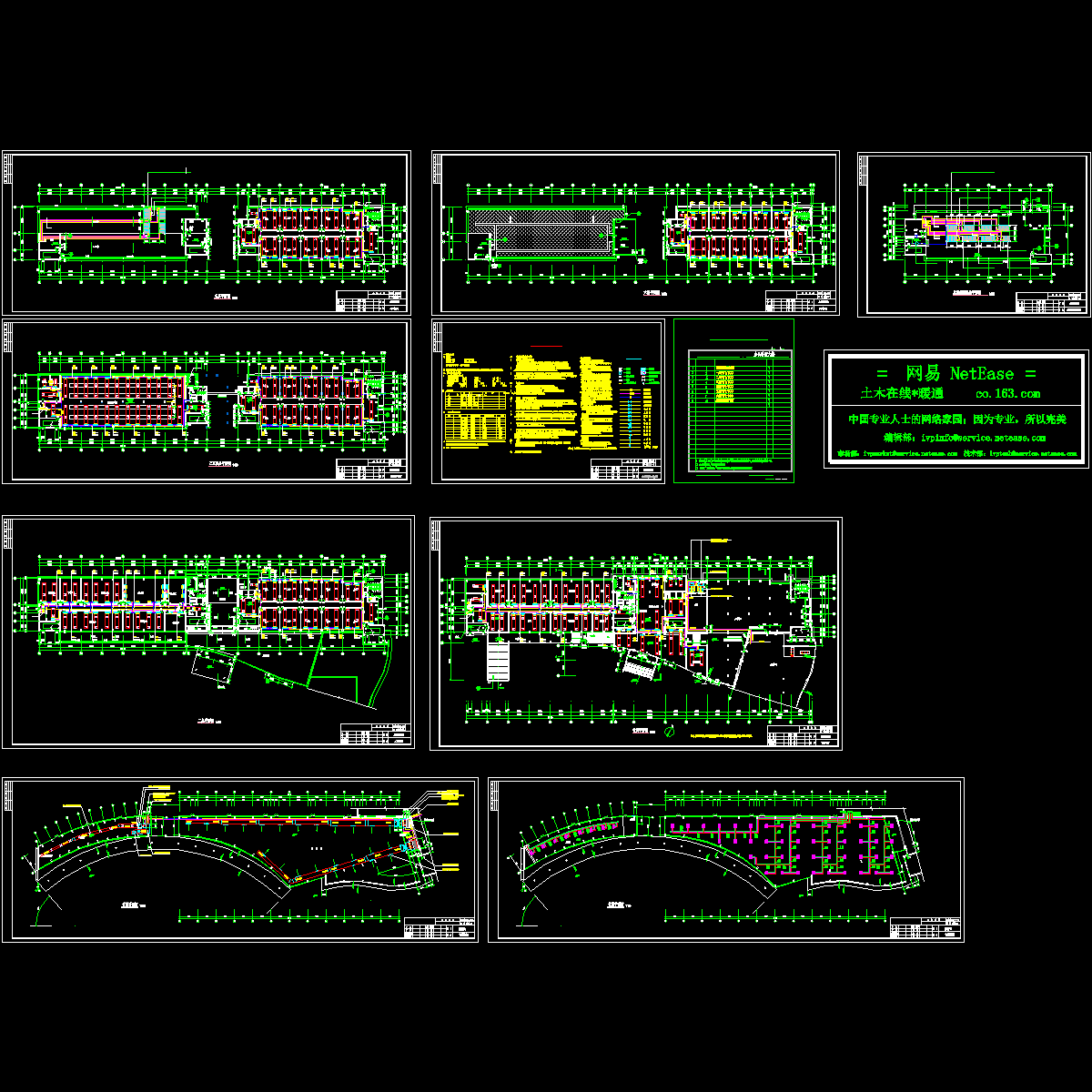

第 1 张图
