县人民检察院技侦大楼给排水CAD大样图
附件详情
- 给排水设计说明及图例

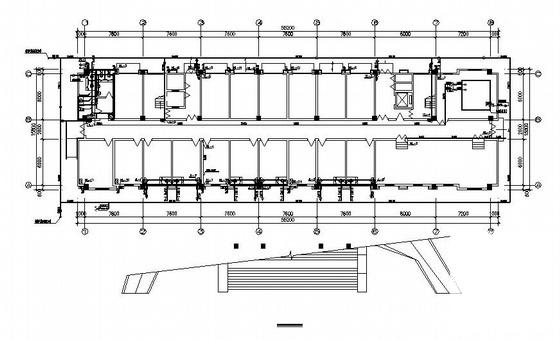

- 一层平面图
- 二层平面图
- 三层平面图
- 四层平面图
- 五层平面图
- 六层平面图
- 七层平面图
- 屋顶平面图

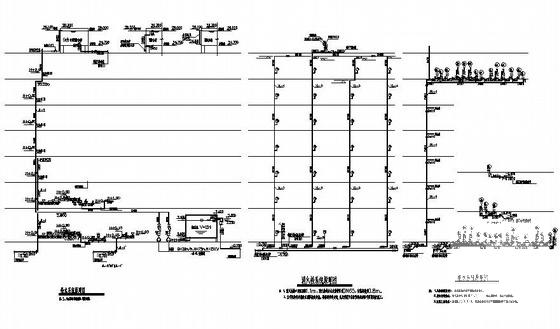

- 给水系统原理图 消火栓系统原理图 排水系统原理图
- 冷凝水系统原理图

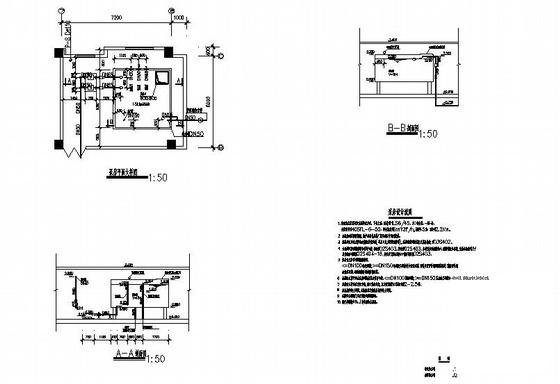

- 泵房平面大样图 泵房剖面图
附件详情
该项目为一幢七层的办公楼，工程地点在福州市xx县。
(1)水源：本楼水源接市政给水管。最高日用水量为56立方米,最大时用水量为6.72立方米，排水量为50.4立方米。
(2)给水方式：1F-3F由市政给水管直接供水。4F-7F由市政给水管→水箱+变频泵→用户。
该项目主要包括生活给排水系统、消火栓系统、空调冷凝水系统等，这份参考资料主要包括设计说明、各层平面图、各系统图及泵房大样 等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给排水大样图 - 1 -
给排水大样图 - 2 -
给排水大样图 - 3 -
给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.98 MB
- 收藏次数：0
-
文件名称：
附件-995860770695780985976.rar
