5层百货大楼给排水消防CAD大样图

附件详情

1.该项目为弥勒百货大楼，该项目地下一层，地上五层，给水由市政管网直接供给。
2.给排水立管底部转弯处设置钢支架或支墩支撑。
3. 生活用给水管及管件室外采用热镀锌钢管及管件，丝扣连接；室内采用PP-R管，热熔合或电熔合。
4. 排水管除室外标注者外，均采用UPVC管，胶粘接口。
5. 埋于地下的镀锌管，外壁刷石油沥青两道。

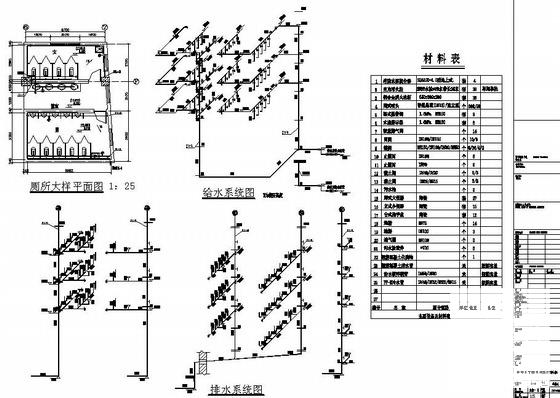

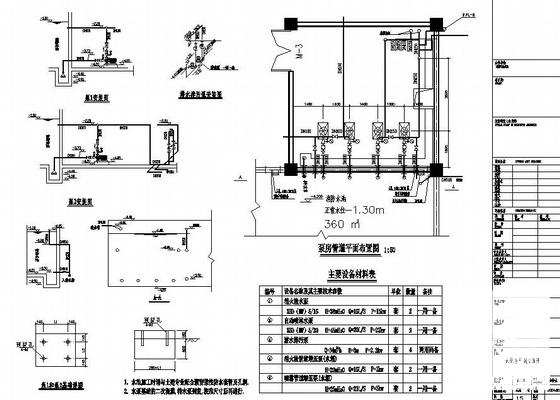

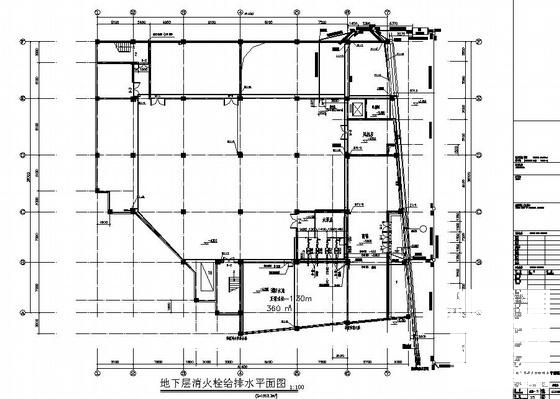

这份参考资料主要包括：1.给排水设计施工总说明 图例 2.地下层~五层喷淋平面图 3.地下层~五层消火栓给排水平面图 4.屋顶消火栓、水箱给排水平面图 5.给排水系统图 厕所大样图 材料表 6.消火栓、喷淋系统原理图 7.水泵房平 剖立面图 等
