一份26层5A级写字楼建筑给排水CAD施工图纸（99米循环水系统）

tyuxxjjgg · 发表于 2020-2-19 10:48:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：62000平方米
建筑地上层数：26层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统,机房排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,水泵,泵房,气体灭火,卫生间,设备房布置,水处理
项目所在地：河北

附件详情

资料目录
设计说明及主要设备表
生活给水系统原理展开图
排水,雨水,废水系统原理展开图
消火栓系统原理展开图
自动喷淋系统原理展开图
冷却循环水系统原理展开图
5A写字楼地下二层消火栓、给排水平面图
5A写字楼地下一层消火栓,给排水平面图
5A写字楼一层消火栓、给排水平面图
5A写字楼二层消火栓、给排水平面图
5A写字楼三层消火栓、给排水平面图
5A写字楼标准层消火栓、给排水平面图
5A写字楼十二层消火栓、给排水平面图
5A写字楼十三层消火栓、给排水平面图
5A写字楼二十六层消火栓、给排水平面图
5A写字楼屋顶平面图
5A写字楼水箱间平面图
5A写字楼地下二层喷淋平面图
5A写字楼地下一层喷淋平面图
5A写字楼一层喷淋平面图
5A写字楼二层喷淋平面图
5A写字楼三层喷淋平面图
5A写字楼四--二十六层喷淋平面图
给水泵房大样图
报警阀室大样图
制冷站冷却循环水系统大样图

附件详情

项目概要：该项目位于河北，为五A写字楼，总建筑面积约6.2万m2，共计28层，其中地上26层，地下2层，地上部分高度约为99.55m。主要功能地下一、二层为汽车库和设备用房，主楼一~26层位办公，裙房两层为沿街商业。
该项目为5A写字楼单体设计，内容包括：给水系统，排水系统，雨水系统，室内火栓系统，自动喷水灭火系统，气体灭火系统及建筑灭火器。
共计26张图纸

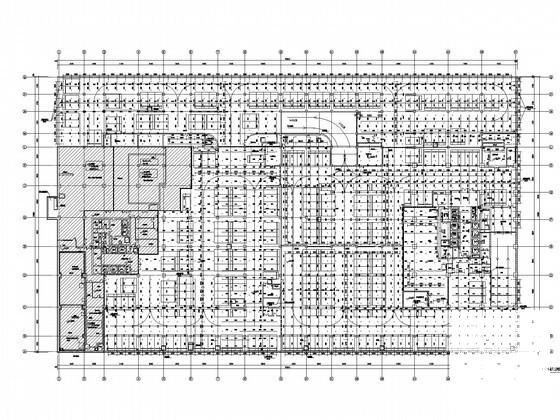

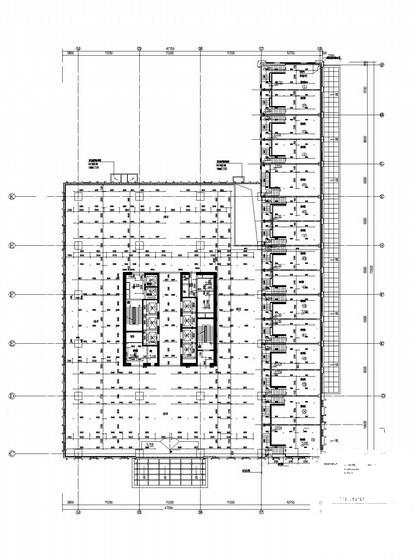

标准层喷淋平面图

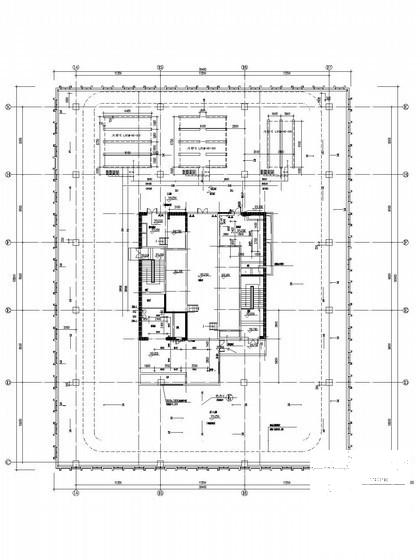

写字楼屋顶平面图

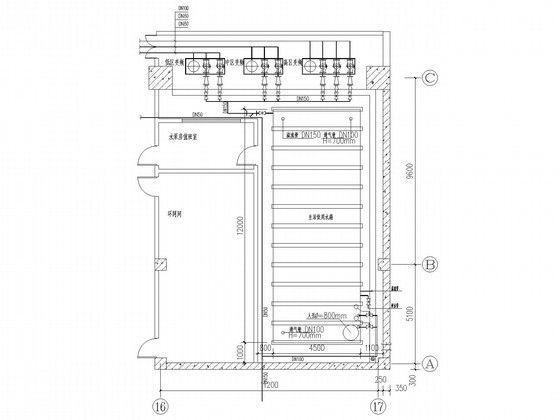

给水泵房平面布置图

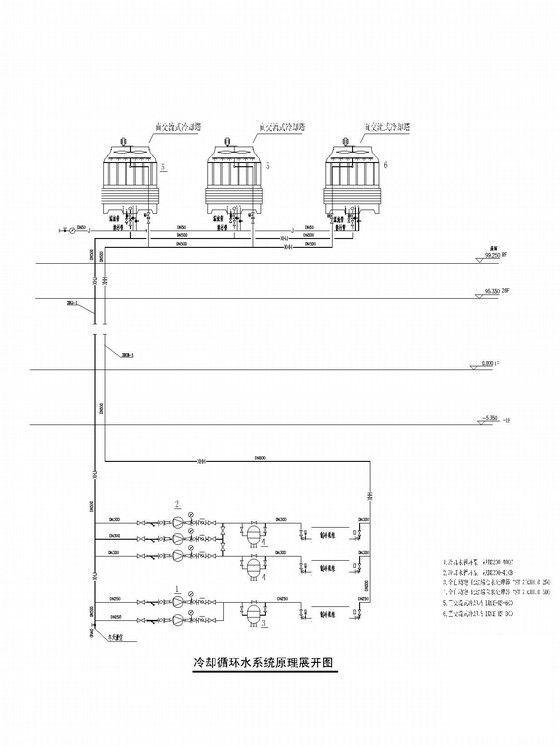

冷却循环水原理图

循环水系统大样图

消火栓系统原理展开图

排水系统原理图
