[CAD]48层框架核心筒结构超高层国际甲级(5A)写字楼结构施工图纸（209米）.dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：高层建筑,超高层建筑
• 地上层数：48层
• 地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,框架核心筒
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：82张
• 设计年代：近代

附件详情

该项目是48层框架核心筒结构超高层国际甲级(5A)写字楼项目，主体塔楼为48层、总高209米的立方柱体，地下三层，架设0.15米的网络地板，设计中使用了21m×21m的核心筒构造，筏板基础；附楼地上六层，地下三层，桩 独立承台基础。上部结构嵌固端位于地下室顶板。
包括：结构设计总说明，工程桩定位平面，承台定位平面，地下室底板结构平面，地下室底板配筋平面，地下各层结构平面，地下室筒体墙定位及配筋平面，钢骨及锚栓布置图，地上各层筒体墙定位及配筋平面，钢骨柱布置平面，钢骨柱与梁接头详图，框架柱定位平面及框架柱表，各层结构平面，各层梁配筋平面，水箱间、水箱屋面结构平面， 楼梯详图 ，附楼结构平面，附楼梁配筋图等共计82张图。
编制于近代年11月。

地下二层梁配筋平面(水平向)

二层结构平面

三十五~四十八层梁配筋平面

三十五~四十八层结构平面

水箱间、水箱屋面结构平面

附楼六层结构平面

六层梁配筋平面

附楼楼梯LT-Q2详图

二层梁配筋平面

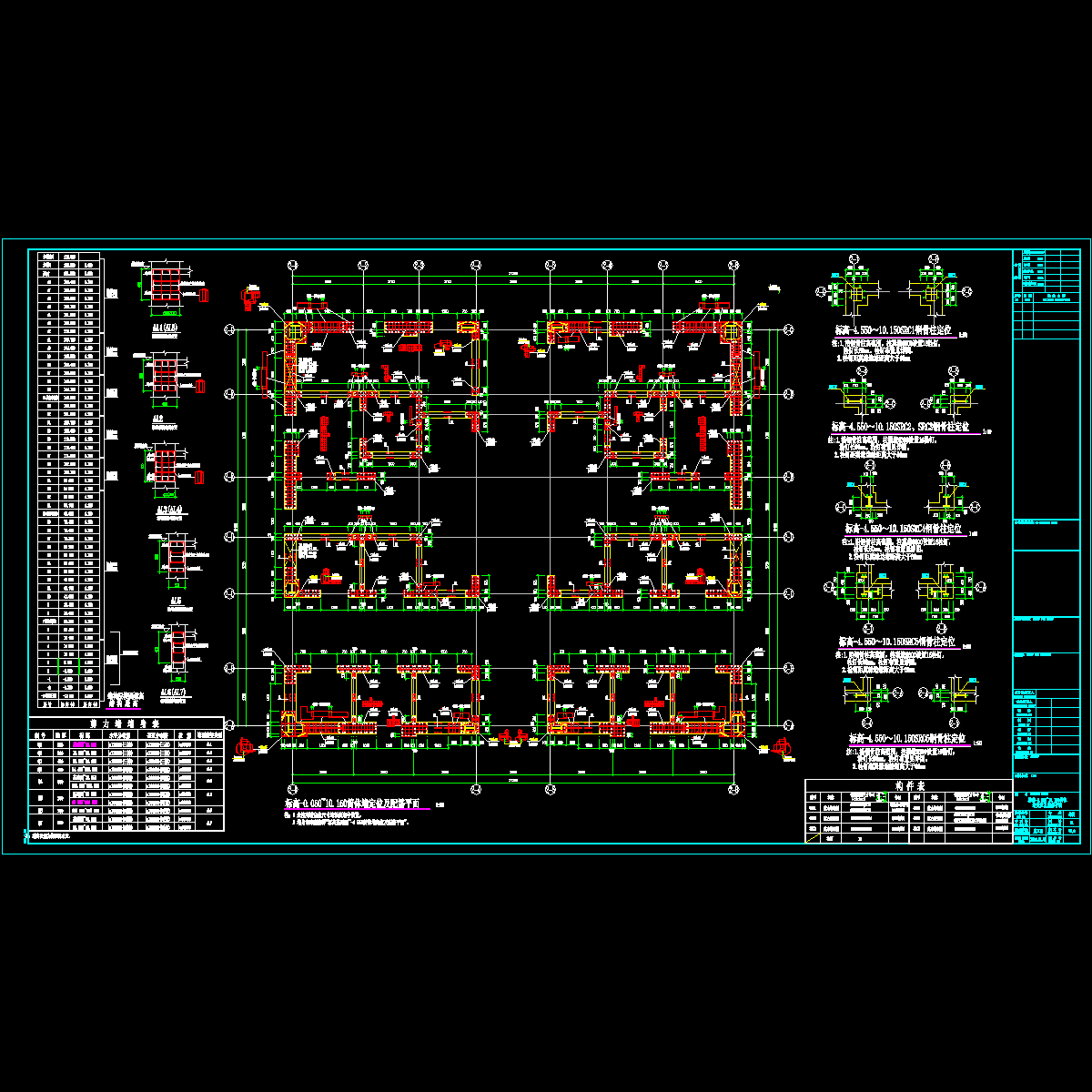

01_t3标高-0.050~10.150筒体墙定位及配筋平面.dwg

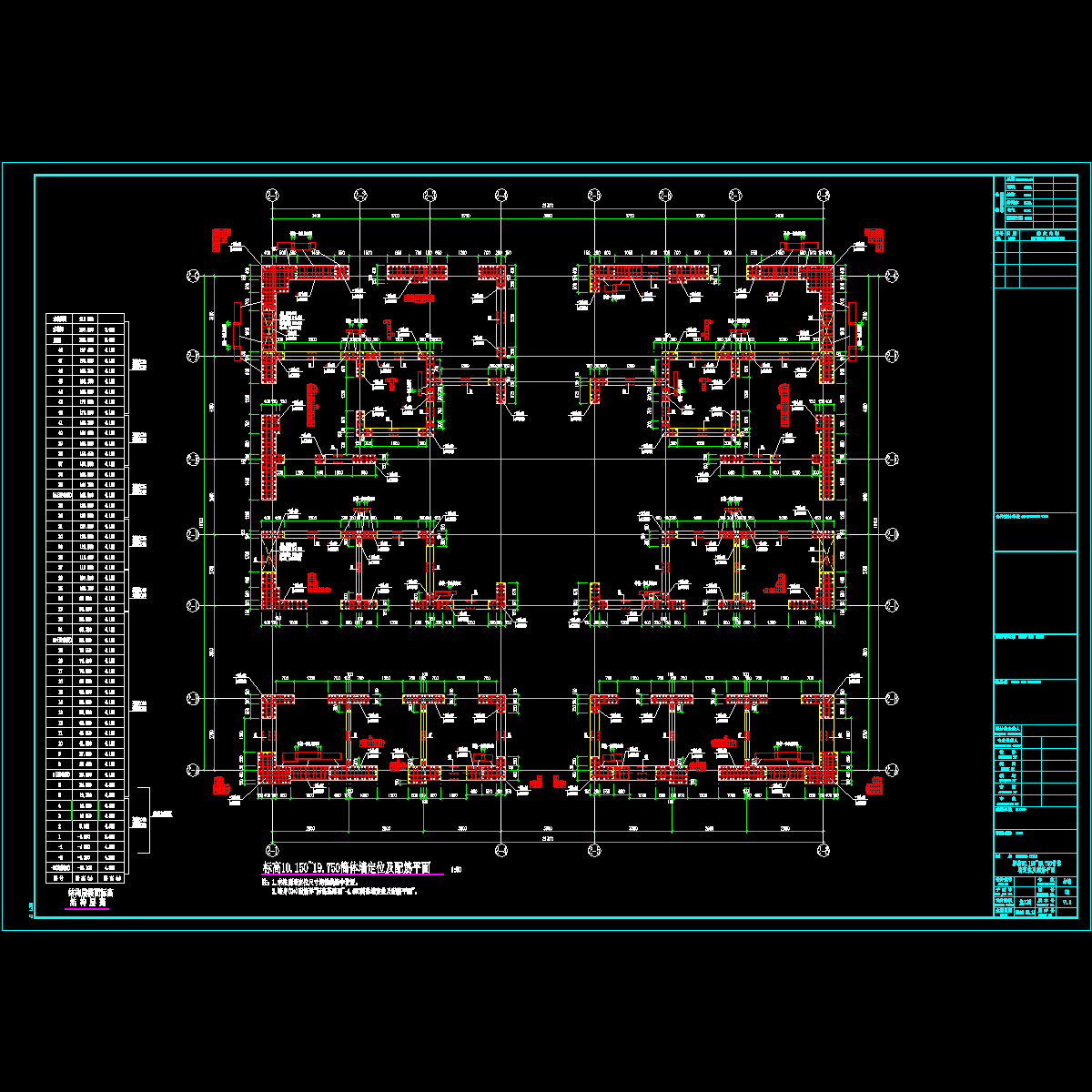

02_t3标高10.150~19.750筒体墙定位及配筋平面.dwg

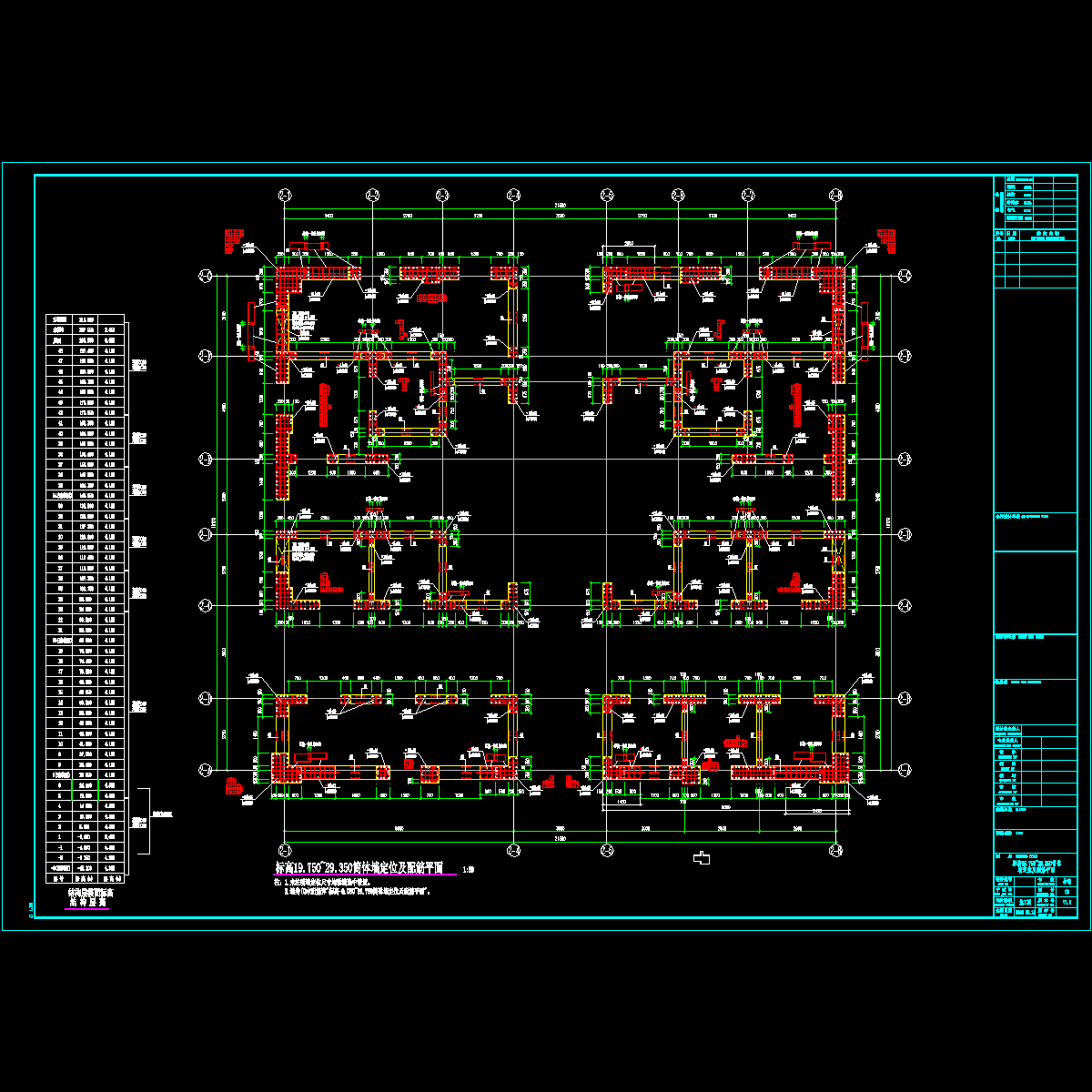

03_t3标高19.750~29.350筒体墙定位及配筋平面.dwg

04_t3标高29.350~74.450筒体墙定位及配筋平面.dwg

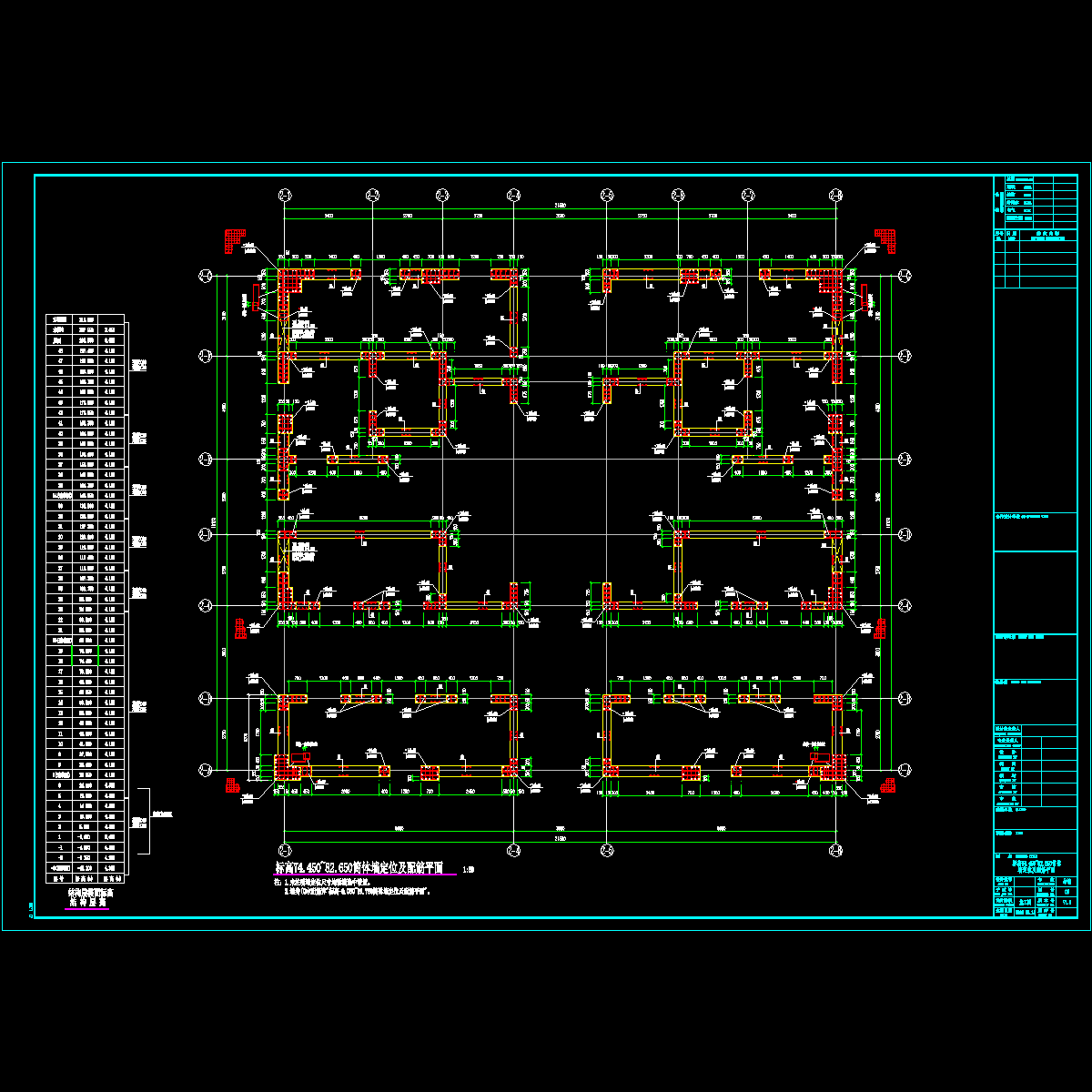

05_t3标高74.450~82.650筒体墙定位及配筋平面.dwg

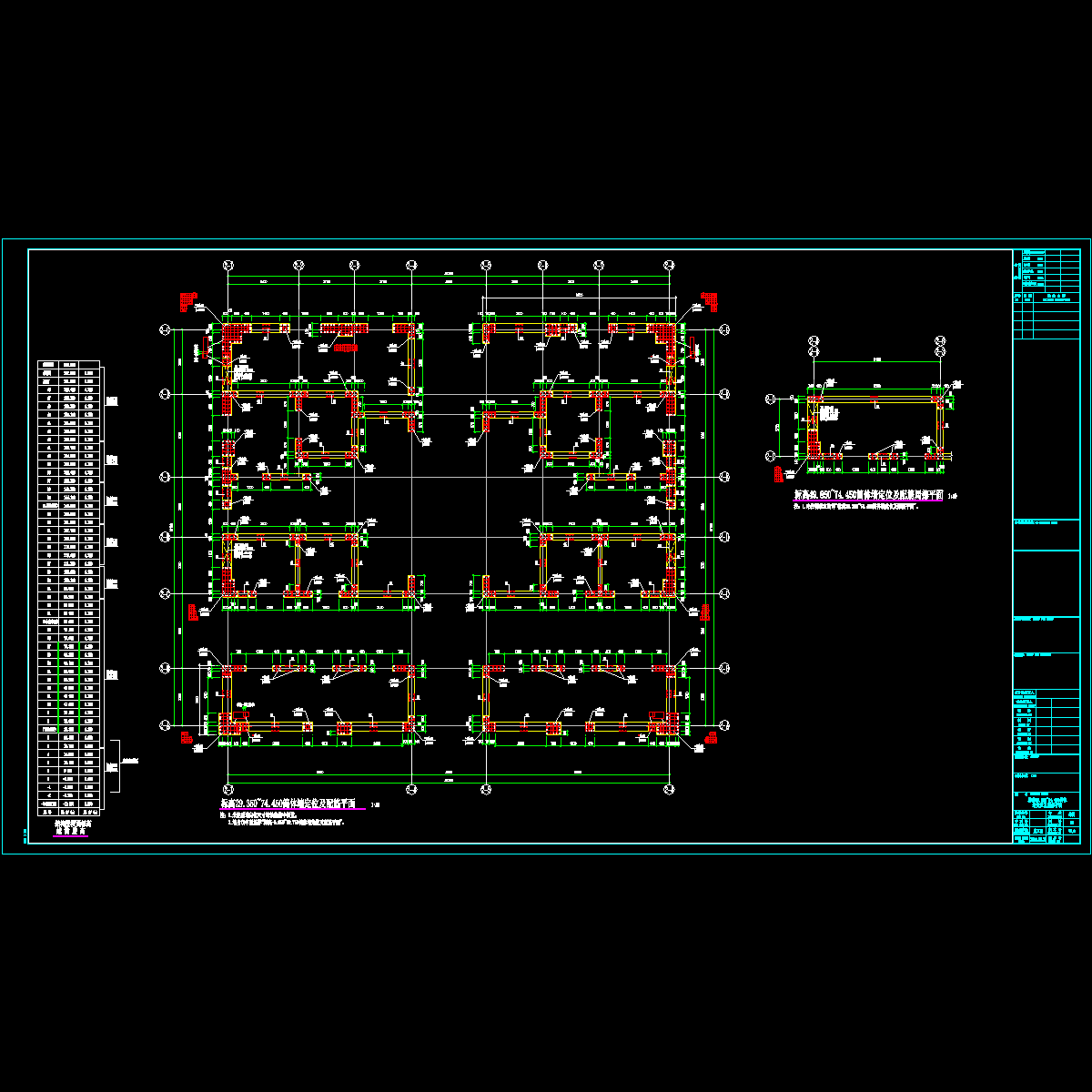

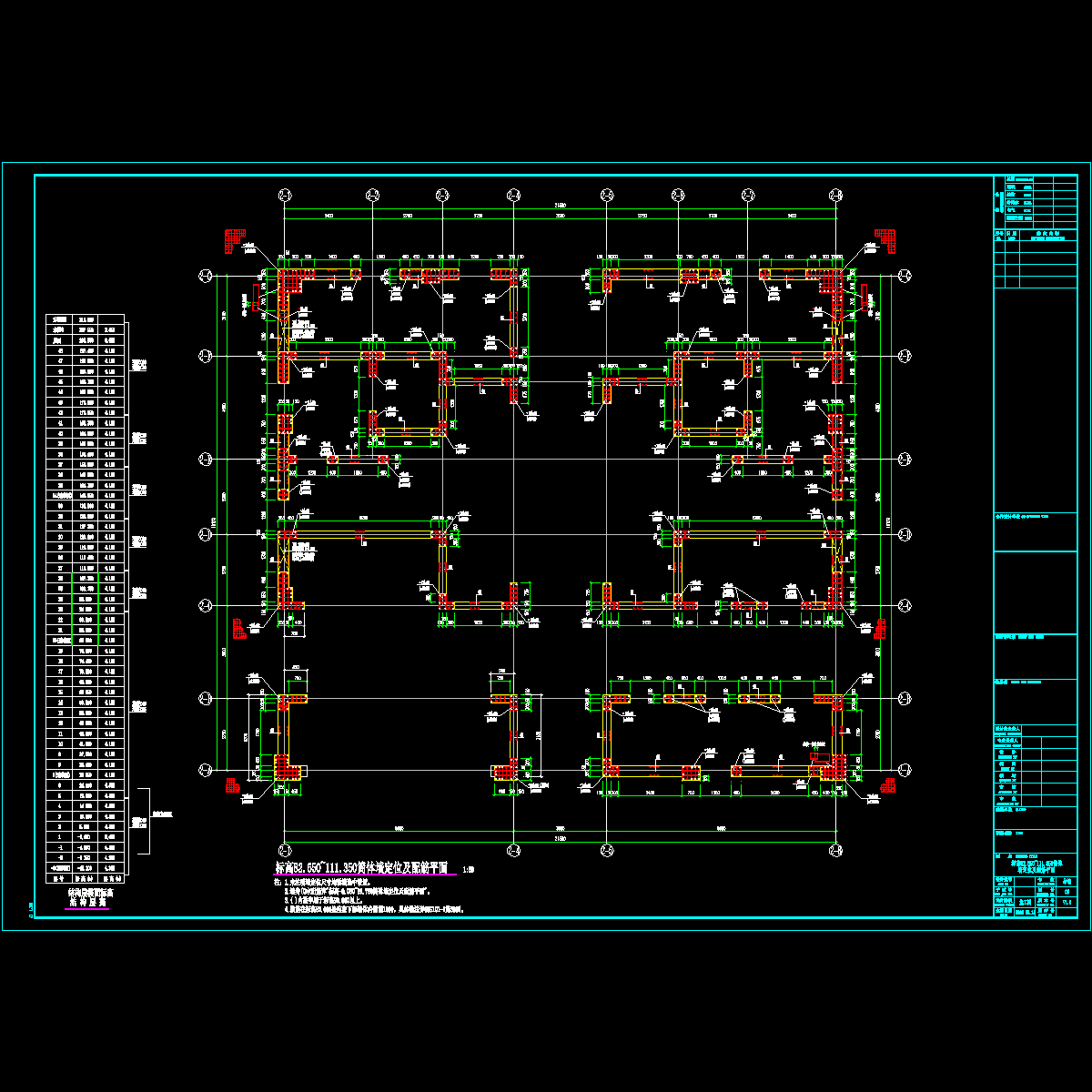

06_t3标高82.650~111.350筒体墙定位及配筋平面.dwg

07_t3标高111.350~140.050筒体墙定位及配筋平面.dwg

08_t3标高140.050~152.350筒体墙定位及配筋平面.dwg

09_t3标高152.350~201.550筒体墙定位及配筋平面.dwg

10_t3标高201.550~207.550筒体墙柱定位及配筋平面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
