一份“蜂巢型”支柱钢结构框架核心筒结构大厦结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公

• 建筑高度类型：高层建筑

• 地上层数：18层

• 地下层数：2层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构,钢结构

• 钢筋混凝土结构：框架核心筒

• 钢结构：轻钢结构

• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：乙级

• 抗震设防烈度：7度抗震

• 风压：0.60kN/平方米

• 雪压：0.20kN/平方米

• 地下室功能：人防,车库,商业,其他

• 参考图纸：85张

• 设计年代：近代

大厦总建筑面积90290平米，新建二栋办公楼，地上18、15层，地下2层停车场，结构采用外围钢结构框架—钢筋混凝土核心筒结构体系，居中为钢筋混凝土核心筒，外围为“蜂窝”钢结构框架，加工难度极大。项目创新采用“蜂巢型”支柱，办公空间内部无立柱，可灵活分割。钻孔灌注桩基础，基础设计等级为乙级，抗震设防烈度为7度。

该资料包含：结构设计施工总说明，钢结构设计总说明，人防结构设计施工说明，地下室墙柱及人防图纸，上部结构 节点详图 ，塔楼核心筒，塔楼结构平面图，塔楼外框架，塔楼楼梯等共计85张图。

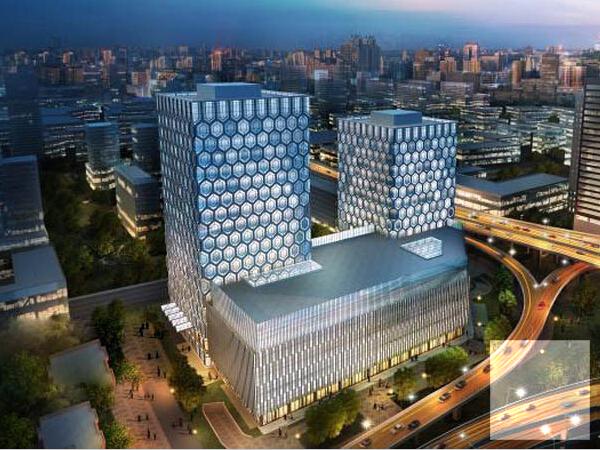

效果图

现场施工图

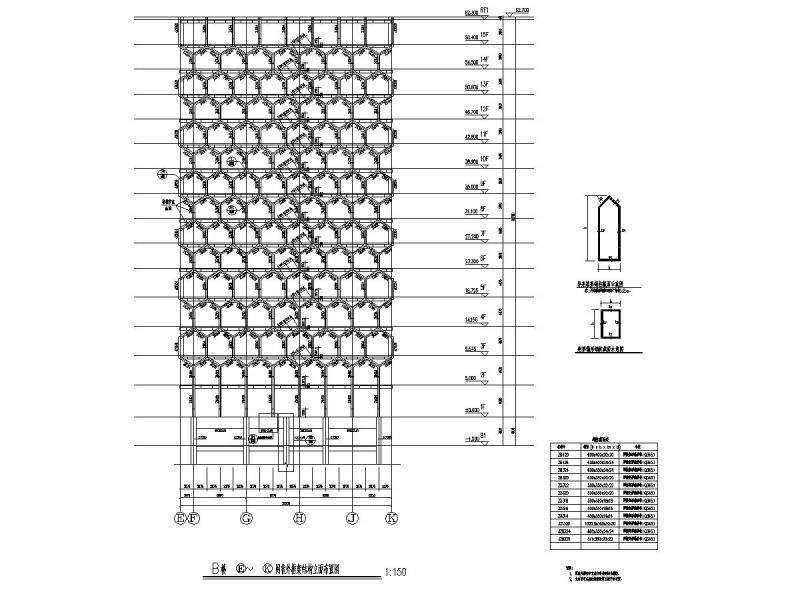

B楼网状外框架结构立面布置图

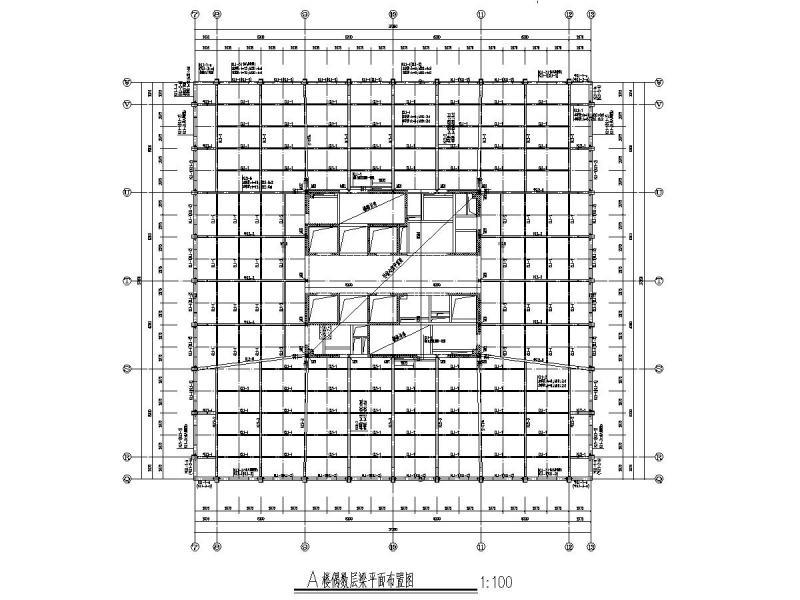

A楼偶数层梁 平面布置图

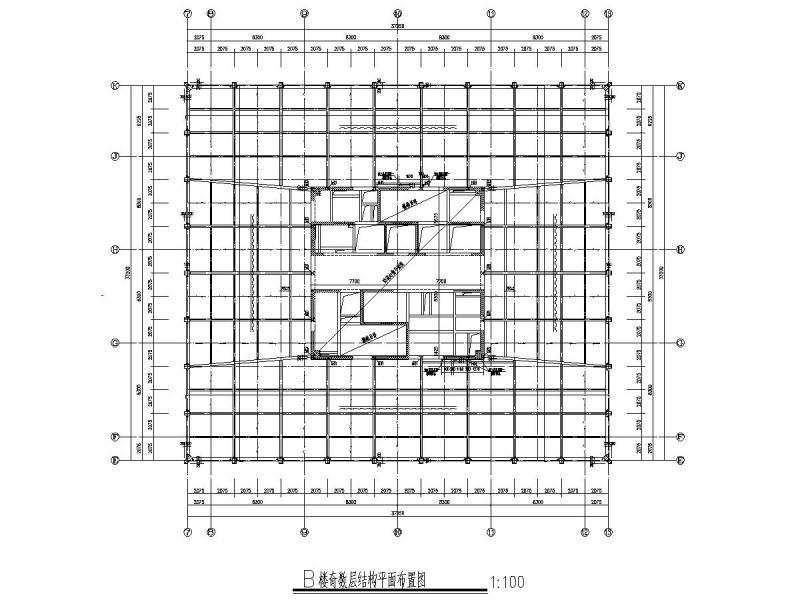

B楼奇数层结构平面布置图

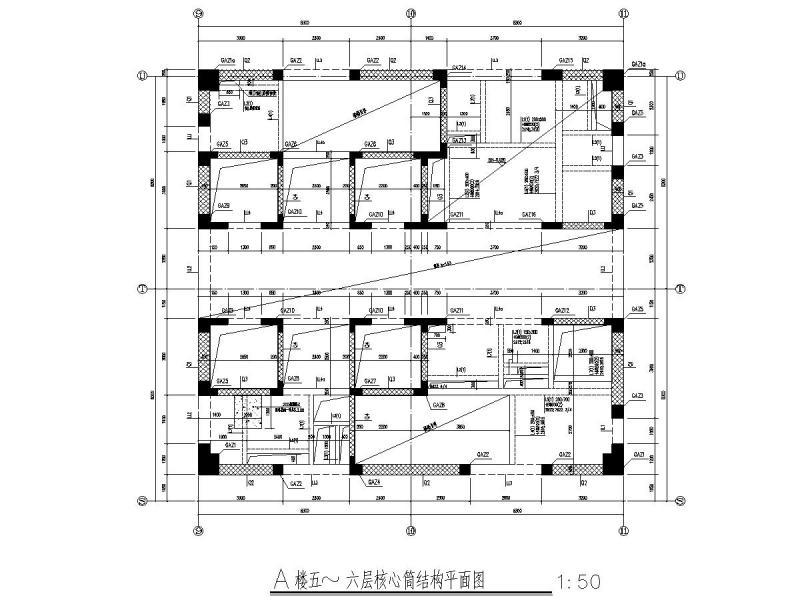

A楼五~六层核心筒结构平面图

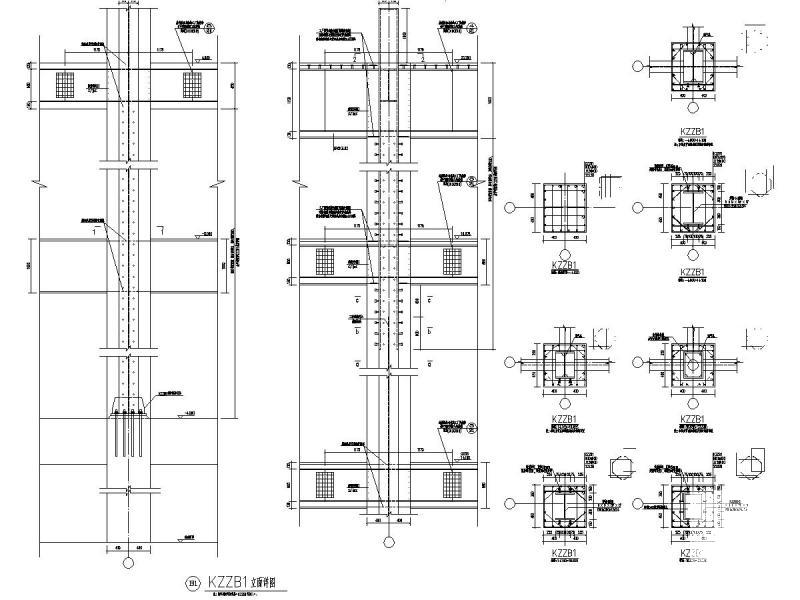

KZZB1详图

地下一层墙柱平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
