附件详情
-
第一章 工程概述 1
-
1.1 项目概要 1
-
1.2 结构特点 1
-
1.3施工环境及周边道路 1
-
第二章 ABCD栋单片钢结构施工总体部署 2
-
2.1 工程施工范围 2
-
2.2施工重点分析及解决方案 2
-
2.3 安装总体思路 2
-
2.3 施工平面布置 2
-
2.3 现场临时用水、用电、用地计划 4
-
2.3.1 现场临时用水计划 4
-
2.3.2 现场临时用电计划 4
-
2.3.3 现场临时用地计划 5
-
2.4工期实施计划 5
-
2.4.1 编制说明 5
-
2.4.2工期保证措施 5
-
2.4.3现场安装阶段劳动力投入计划 7
-
第三章 钢结构现场安装方案 8
-
3.1 吊装机械的配置及吊装工况分析 8
-
3.1.1 吊装机械的配置 8
-
3.1.2 吊装工况分析 9
-
3.1.3 塔吊平面布置 9
-
3.2 现场钢构件的进场验收 9
-
3.3钢结构现场安装工艺 11
-
3.3.1 核心筒单片桁架钢结构安装 11
-
3.3.2 轴线、标高的复核 15
-
3.4 钢结构工程测量方案 17
-
3.4.1 测量总体思路和控制要素 17
-
3.4.2 测量高程控制 18
-
3.4.3测量控制 19
-
3.4.4 高空作业安全措施 20
-
3.5 钢结构高强螺栓连接方法 27
-
3.51 螺栓的保管 27
-
3.5.2 性能试验 27
-
3.5.3 安装流程 29
-
3.5.4 安装工艺 29
-
3.5.5 安装注意事项 30
-
3.5.6 安装施工检查 31
-
3.5.7 高强螺栓的检测 31
-
3.6钢结构高空焊接方案 32
-
3.6.1 焊接前准备 32
-
3.6.2 高空焊接施工工艺的制定 34
-
3.6.3 焊接变形与应力控制 37
-
3.6.4 焊缝检验检测 38
-
3.6.5 焊接防风、防雨措施 38
-
3.7 钢结构质量检测方案及保证措施 39
-
3.7.1 质量检测方案 39
-
3.7.1.1 原材料检测 39
-
3.7.1.2 焊缝检测 41
-
3.7.1.3 防腐涂料涂装检测 41
-
第四章 施工技术质量保证体系及措施 47
-
4.1 质量保证体系 47
-
4.2 质量保证措施 47
-
4.2.1 施工过程中的质量控制 47
-
4.2.2 构件安装的质量控制 48
-
4.2.3 现场焊接的质量控制 48
-
4.2.4 现场涂装工序质量控制 48
-
4.3 质量控制流程 49
-
4.3.1 安装质量控制流程 49
-
4.3.2 焊接质量控制流程 50
-
4.3.3 油漆工程质量控制程序 50
-
第五章 安全、文明施工体系及控制措施 52
-
5.1 安全施工体系及保障措施 52
-
5.1.1 安全施工目标 52
-
5.1.2安全施工组织体系 52
-
5.1.2 施工危险性分析 53
-
5.2 钢结构安装的安全措施 54
-
5.2.1柱、梁构件安装的安全防护措施 54
-
5.3安全注意事项 54
-
5.3.1 临边作业 54
-
5.3.2 攀登作业 55
-
5.3.3 悬空作业 55
-
5.3.4 防止高空坠落和物体落伤人 55
-
5.3.4 防止触电 55
-
5.3.6 防止氧乙炔瓶爆炸 56
-
5.3.7 施工现场火灾预防措施 56
-
5.3.8 施工现场大风、水灾的应急措施 56
-
5.3.9 特别安全注意事项 56
-
5.4 文明施工管理 57
附件详情
项目概要：
该项目建设用地144076平方米，总建筑面积678146平方米，地下一层，建筑面积84551平方米，地上九层分成A~D四栋单栋建筑，建筑面积593595平方米，建筑高度57.4平方米。工程主体为混凝土框架加局部钢结构连体结构，每栋建筑内均有观光电梯、连廊、桁架，结构主体为钢结构。
……
工程重、难点：
单片桁架与土建结构结合紧密，施工交叉作业多，工序循环交替。现场塔吊吊装能力有限，部分位置无法一次吊装到位。
……
钢结构工程测量方案主要内容及重、难点：
（1）测量主要内容。总包控制网复核、钢结构施工控制网的建立及竖向传递、基础预定位器定位、钢柱垂直度、倾斜度控制、钢柱柱顶标高控制。
（2）测量重点。控制网的建立和传递、钢柱倾斜度和柱顶标高的控制。
（3）测量难点。作业量大，精度要求较高；施工场地上工种多，交叉作业频繁、受干扰多。
……
钢梁与柱牛腿对接施焊顺序：
先安装垫板及引弧板，H型钢梁与柱牛腿对接焊缝的施焊，应先焊下翼缘后焊上翼缘，箱型钢梁对接焊缝先焊下翼缘，再施焊腹板对接焊缝，最厚施焊上翼缘；先焊梁的一端再焊梁的另一端，严禁两端同时焊接，避免焊后热膨胀，冷却后收缩扭曲变形，同时减小应力集中。
……
62页，。

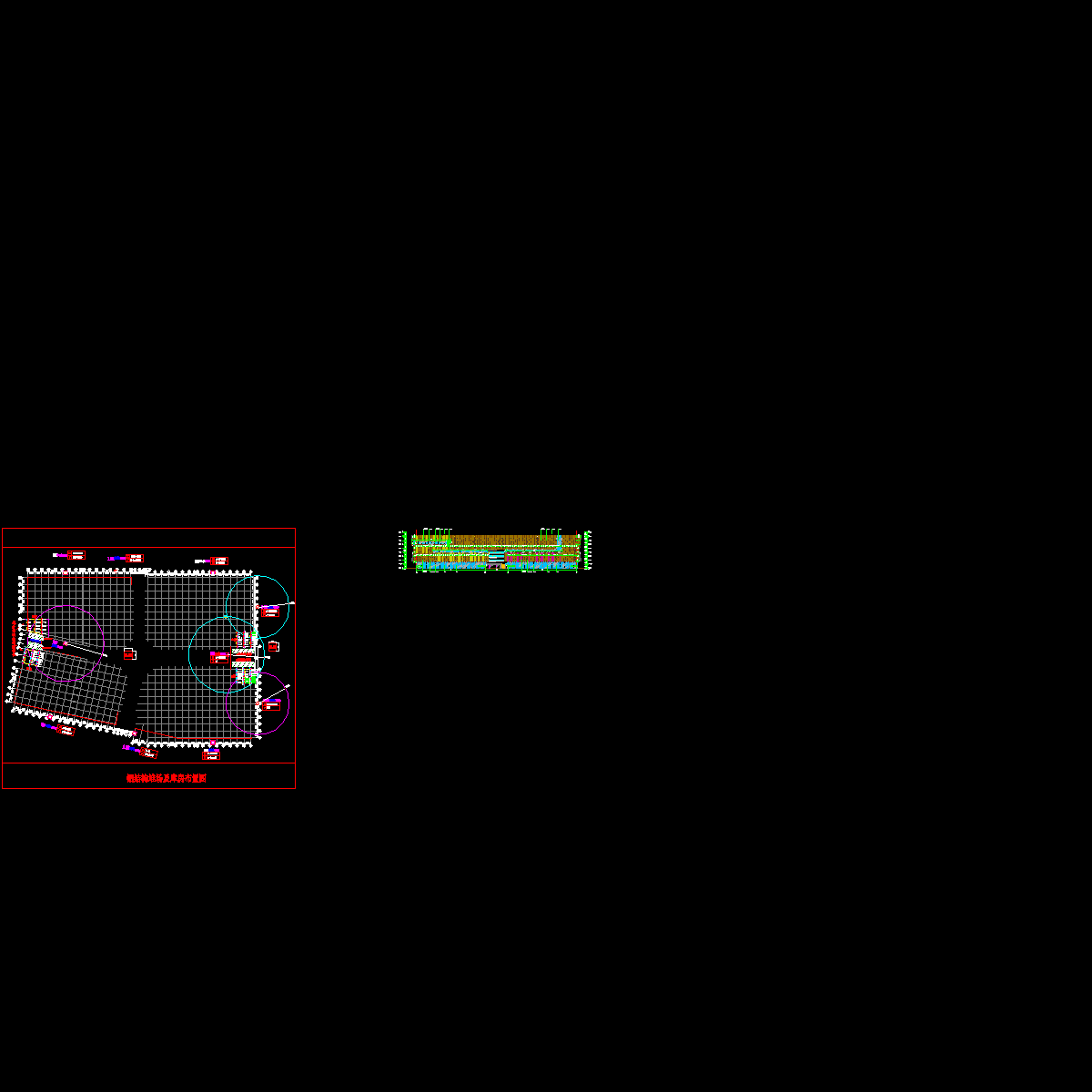

钢构件场地堆放示意图
两侧核心筒单片桁架示意图
单片悬挑式桁架
