24层与20层框架核心筒结构办公大厦结构施工CAD图纸

附件详情

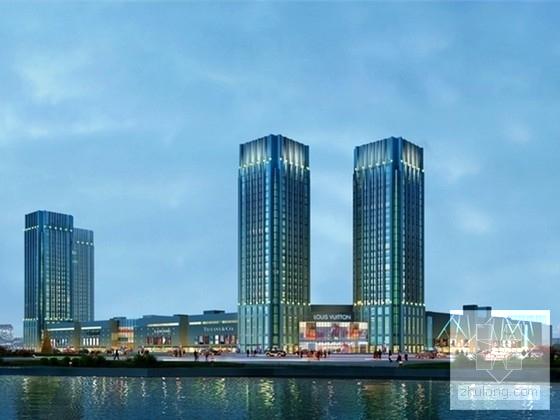

该项目为山东某办公大厦，主楼共2座，其中A座：地上24层，地下2层，建筑高度为99.100m；B座：裙房地上5层，主楼地上20层；地下2层；建筑高度为83.500m.主楼采用框架-核心筒结构，裙房为框架结构；基础为钢筋混凝土筏板基础，裙楼基础为钢筋混凝土筏板基础加柱墩，7度设防。

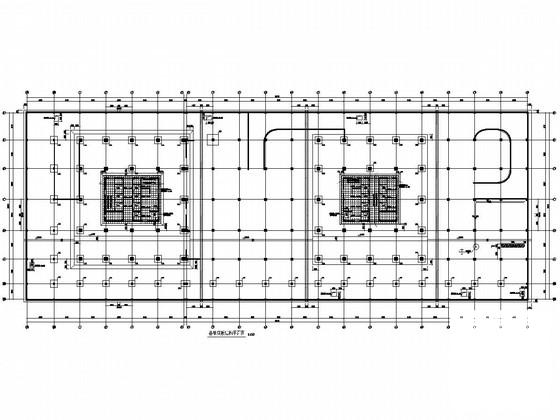

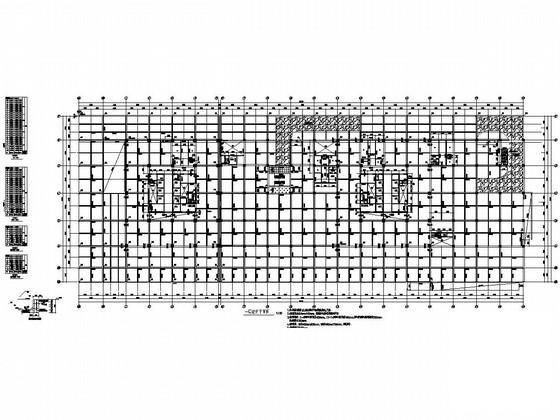

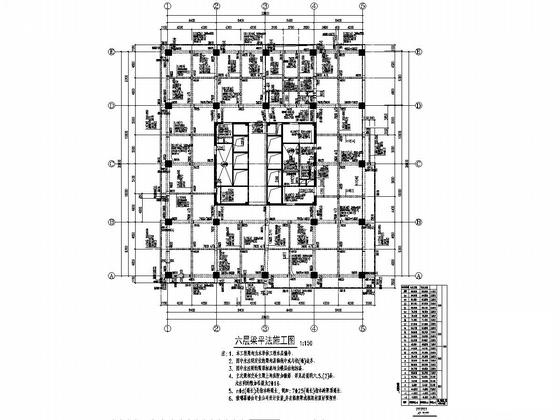

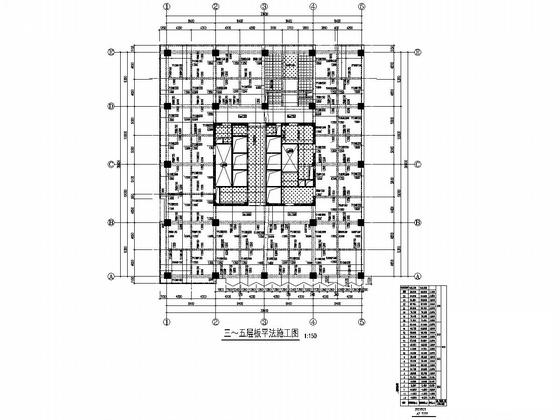

该资料包含： 结构设计说明 、基础底板结构图、结构平面图、梁平法施工图、墙柱平面图、剪力墙柱表、核心筒剪力墙连梁、预留洞平法施工图、楼梯结构图等共82张图纸。
