20层框架核心筒结构传媒大厦结构设计施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:51张
  • 设计年代:近代

附件详情

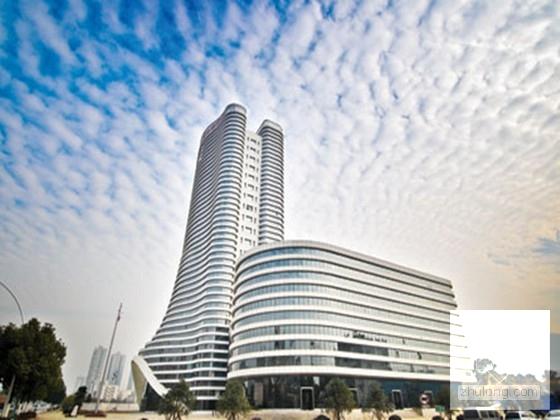

该附件为湖北某传媒大厦,由三层裙楼、二十层主楼和一层地下室共3部分组成,各部分均采用现浇钢筋混凝土结构,主楼为框架核心筒结构,裙楼为框架结构,基础采用大直径人工挖孔桩,6度设防。
该资料包含: 结构设计说明 、桩位图、桩大样图、承台平面布置图、承台大样详图、底板结构布置图、板结构布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、剪力墙配筋图、 楼梯详图 等共51张图纸。

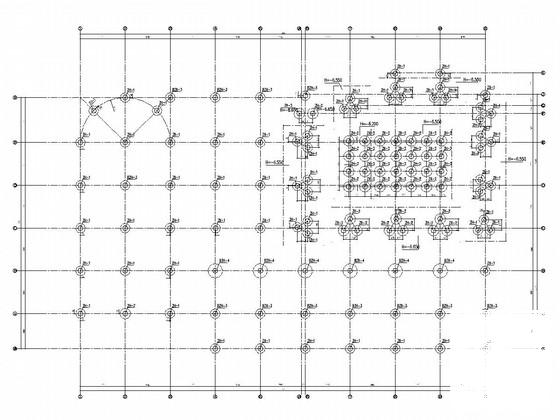

桩位图

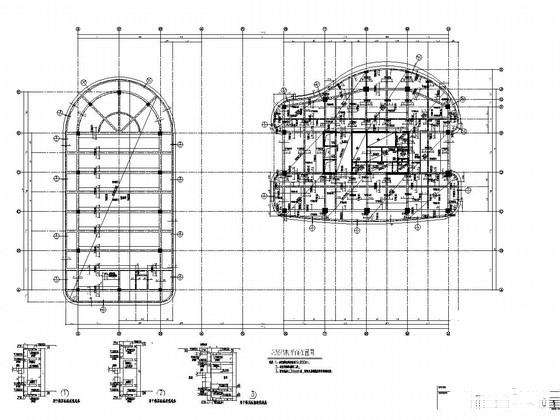

五层结构平面布置图

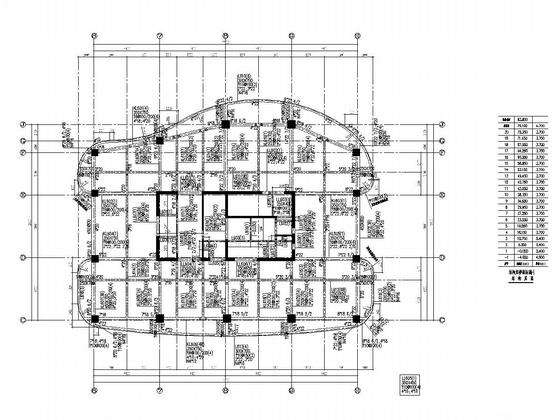

六层梁平法施工图

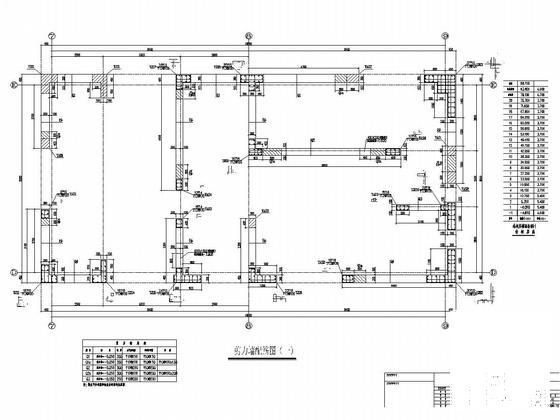

剪力墙配筋图(一)

承台平面布置图

地下室底板结构布置图

承台大样详图

4号楼梯详图

八层结构平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架核心筒结构设计 - 1
    框架核心筒结构设计 - 1
  • 框架核心筒结构设计 - 2
    框架核心筒结构设计 - 2
  • 框架核心筒结构设计 - 3
    框架核心筒结构设计 - 3
  • 框架核心筒结构设计 - 4
    框架核心筒结构设计 - 4
  • 框架核心筒结构设计 - 5
    框架核心筒结构设计 - 5
  • 框架核心筒结构设计 - 6
    框架核心筒结构设计 - 6
  • 框架核心筒结构设计 - 7
    框架核心筒结构设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
