[CAD]150米框架-核心筒结构住宅楼结构设计图纸(梁平法施工图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,框架核心筒
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：70张

附件详情

结构设计总说明、柱及剪力墙平法施工图、剪力墙柱表、楼板模板图、现浇板配筋图、梁平法施工图、结构平面图、构架结构平面图、钢斜撑立面模板图、钢结构部分设计及施工说明、框架柱配筋表、连梁配筋表及暗撑大样、 楼梯详图 共70张图纸。

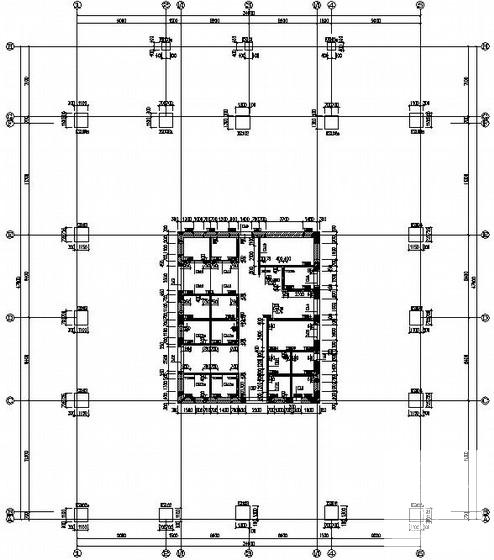

第 1 张图

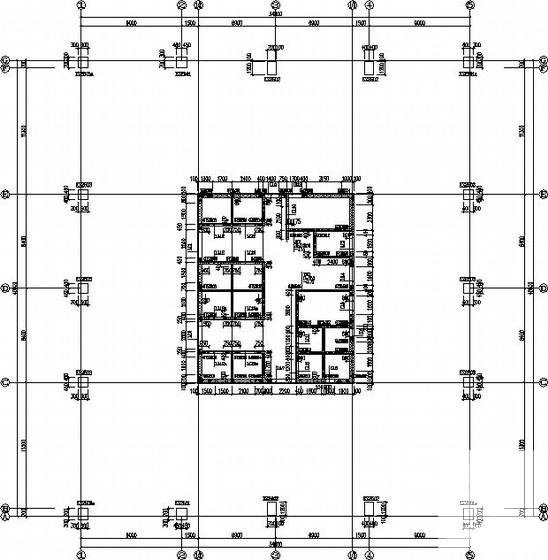

第 2 张图

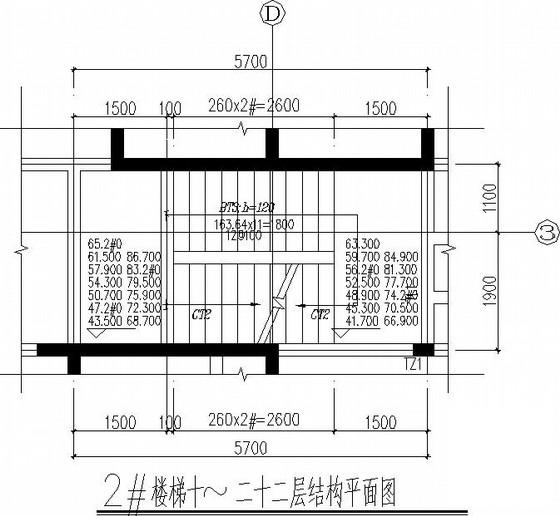

第 3 张图

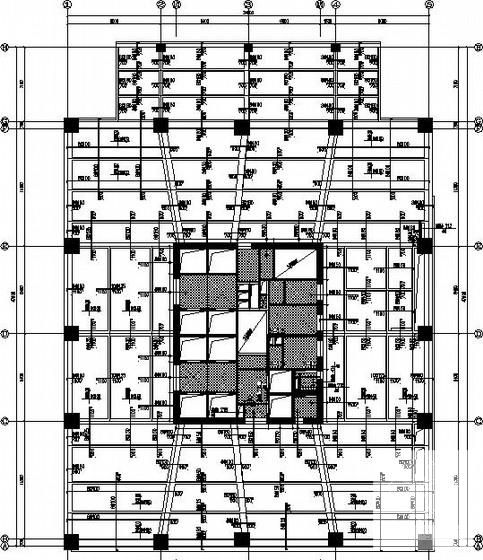

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
