地上8层与9层框架剪力墙结构办公大厦结构施工CAD图纸

附件详情

该项目为浙江某两栋办公大厦，F、G楼为地上8、9层，总高38.36米、42.56米，标准层高为4.5米、4.2米，地下室二层，建筑设计结构形式为框架剪力墙结构，基础为桩基，6度设防。

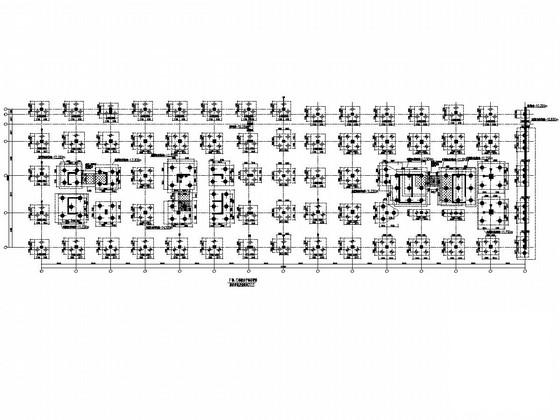

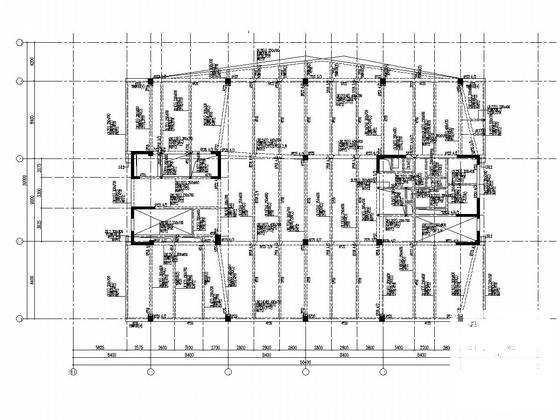

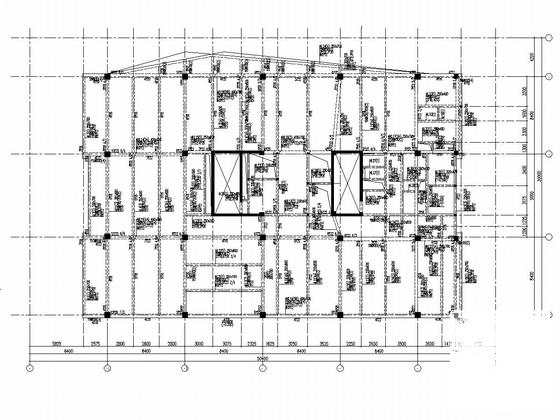

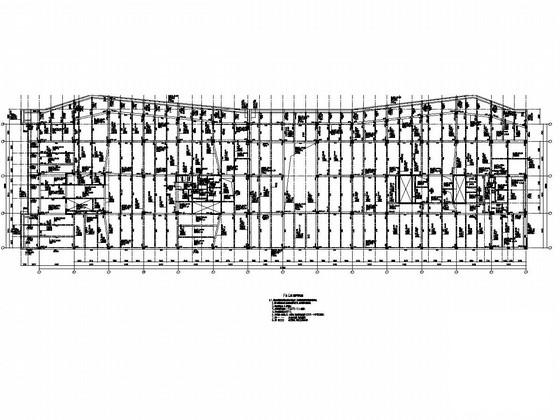

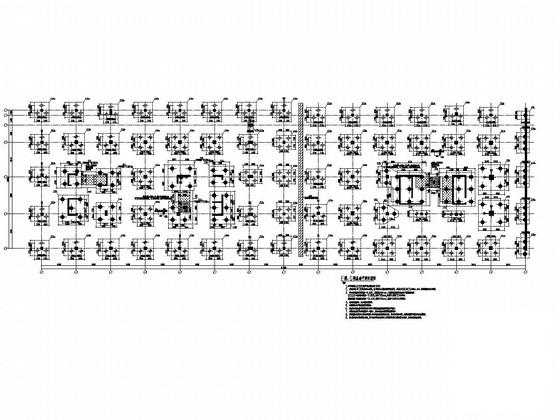

该资料包含： 结构设计说明 、桩位 平面布置图 、桩基详图、基础平面配筋图、承台详图、平面配筋图、梁平面配筋图、预应力梁详图、核心筒楼梯配筋详图等共76张图纸。
图纸梁板图纸分两份，一份是梁板分开的，一份是梁板在一起的。
