地上9层框架结构接待大厦结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:54张
  • 设计年代:近代

附件详情

该附件为上海某接待大厦,地上九层,地下二层,高度为35.8米,建筑设计结构形式为钢筋混凝土框架结构,基础为桩基础,7度设防。

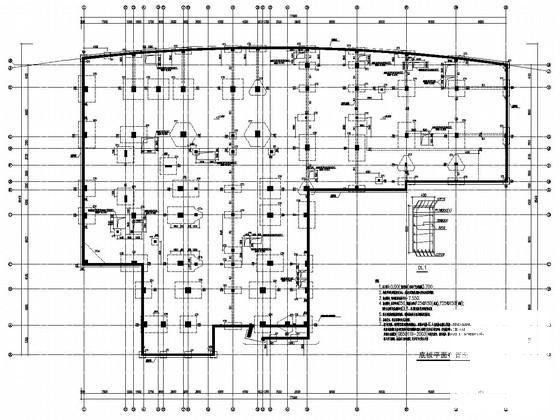

该资料包含: 结构设计说明 、桩位布置图、钻孔灌注桩详图、底板平面布置图、承台结构详图、墙柱平面布置图、外墙及基坑详图、梁平法施工图、楼板配筋图、柱 平面布置图 、柱详图、预应力梁详图、楼梯结构详图等共54张图纸。

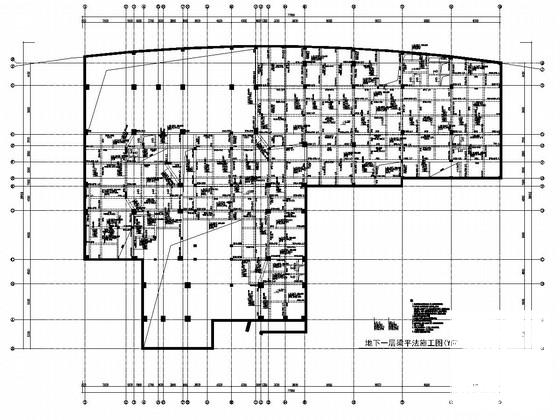

地下一层梁平法施工图(Y向)

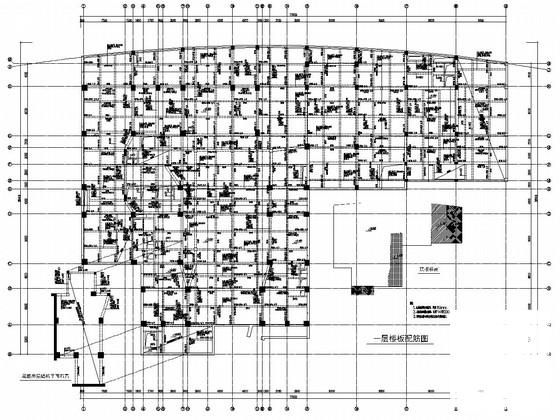

一层楼板配筋图

二层梁平法配筋图(X向)

三层梁平法配筋图(Y向)

四层楼板配筋图

九层梁平法配筋图(X向)

屋面梁平法配筋图(Y向)

九层楼板配筋图

地下室墙柱平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

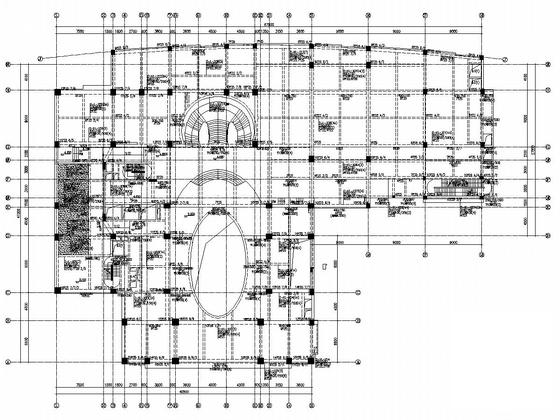

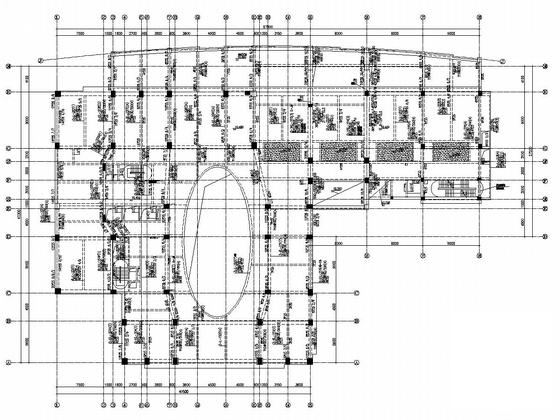

  • 框架结构设计图纸 - 1
    框架结构设计图纸 - 1
  • 框架结构设计图纸 - 2
    框架结构设计图纸 - 2
  • 框架结构设计图纸 - 3
    框架结构设计图纸 - 3
  • 框架结构设计图纸 - 4
    框架结构设计图纸 - 4
  • 框架结构设计图纸 - 5
    框架结构设计图纸 - 5
  • 框架结构设计图纸 - 6
    框架结构设计图纸 - 6
  • 框架结构设计图纸 - 7
    框架结构设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
