[CAD]高速公路通信设施及通信管道设计图纸116张.dwg

ggtt123 · 发表于 2020-11-28 13:44:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

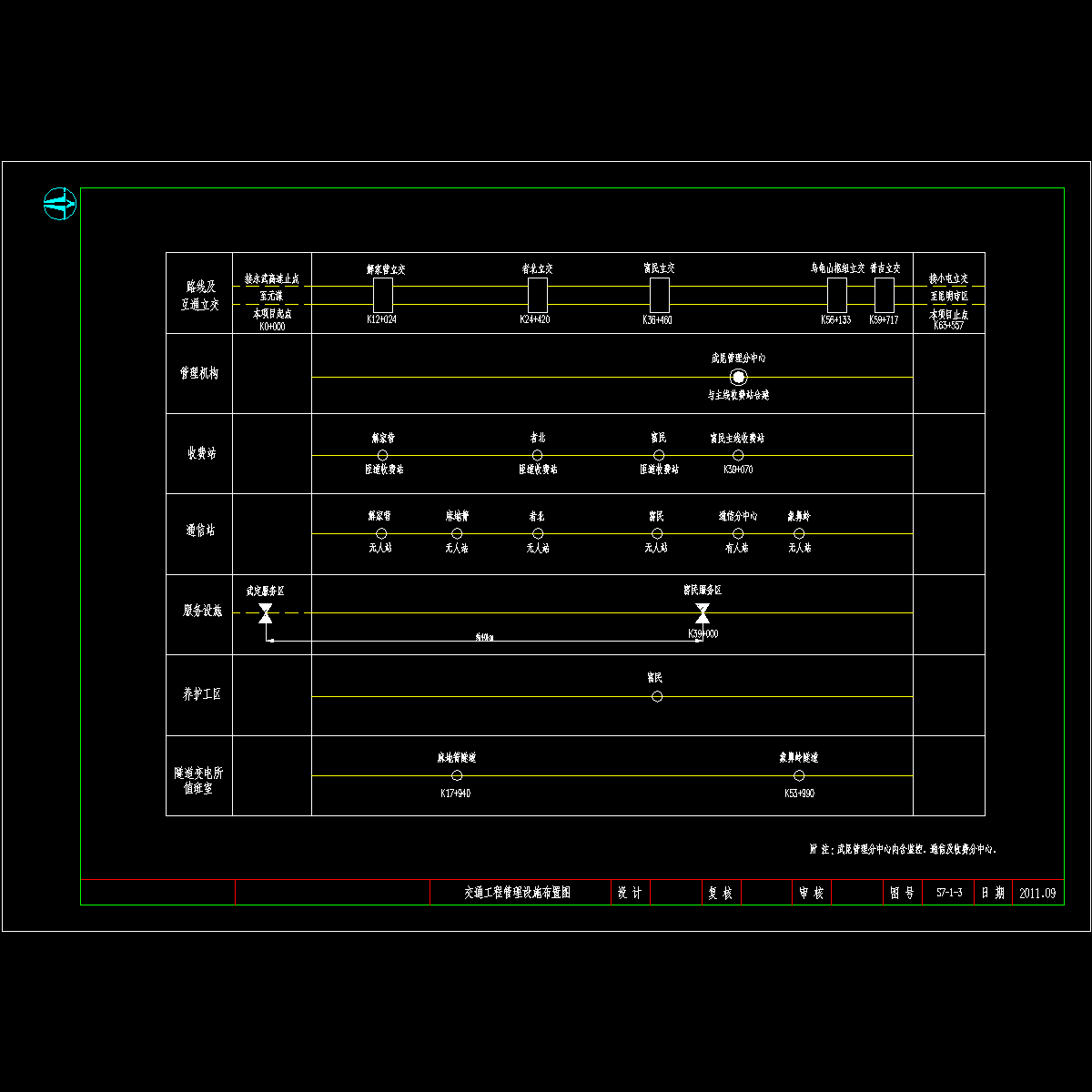

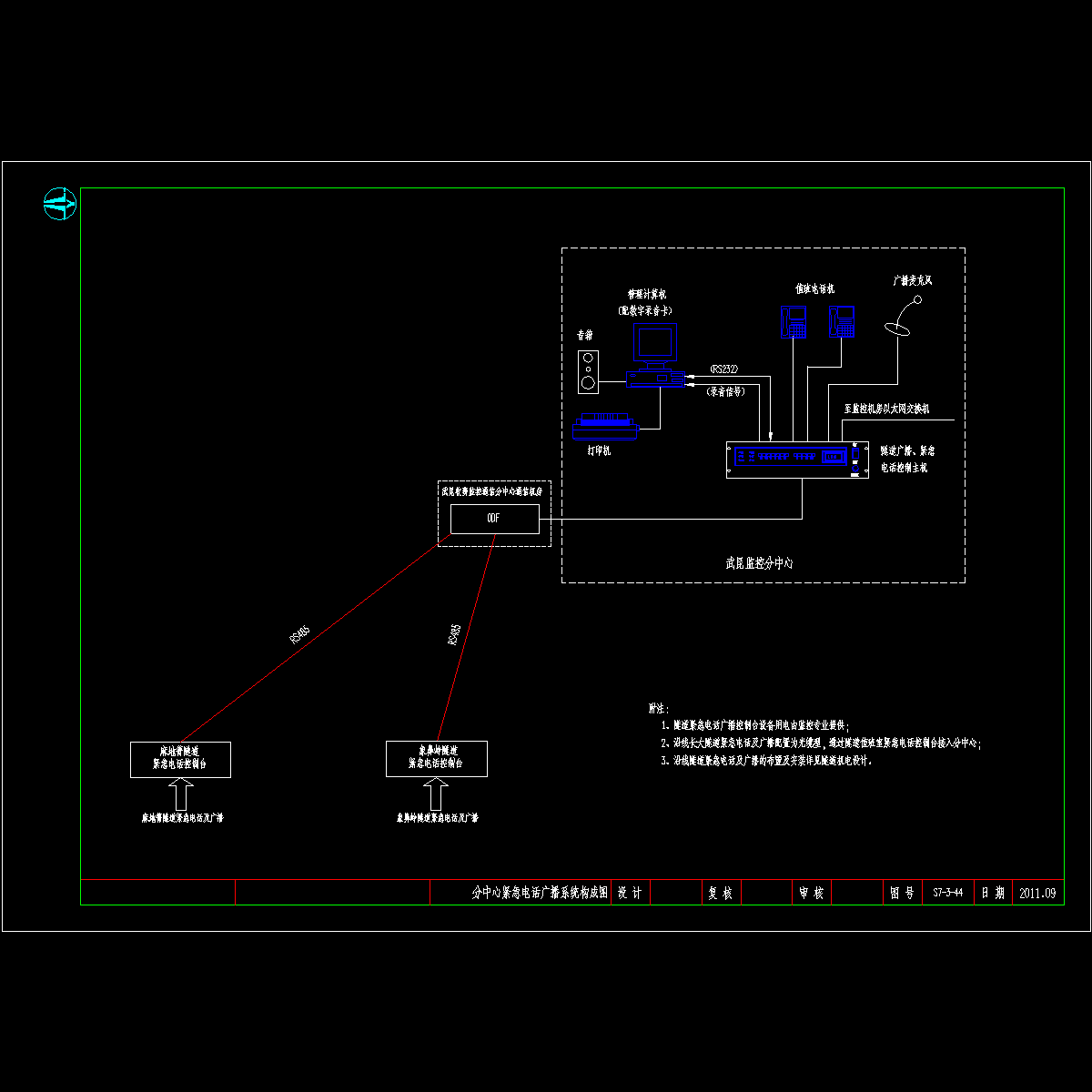

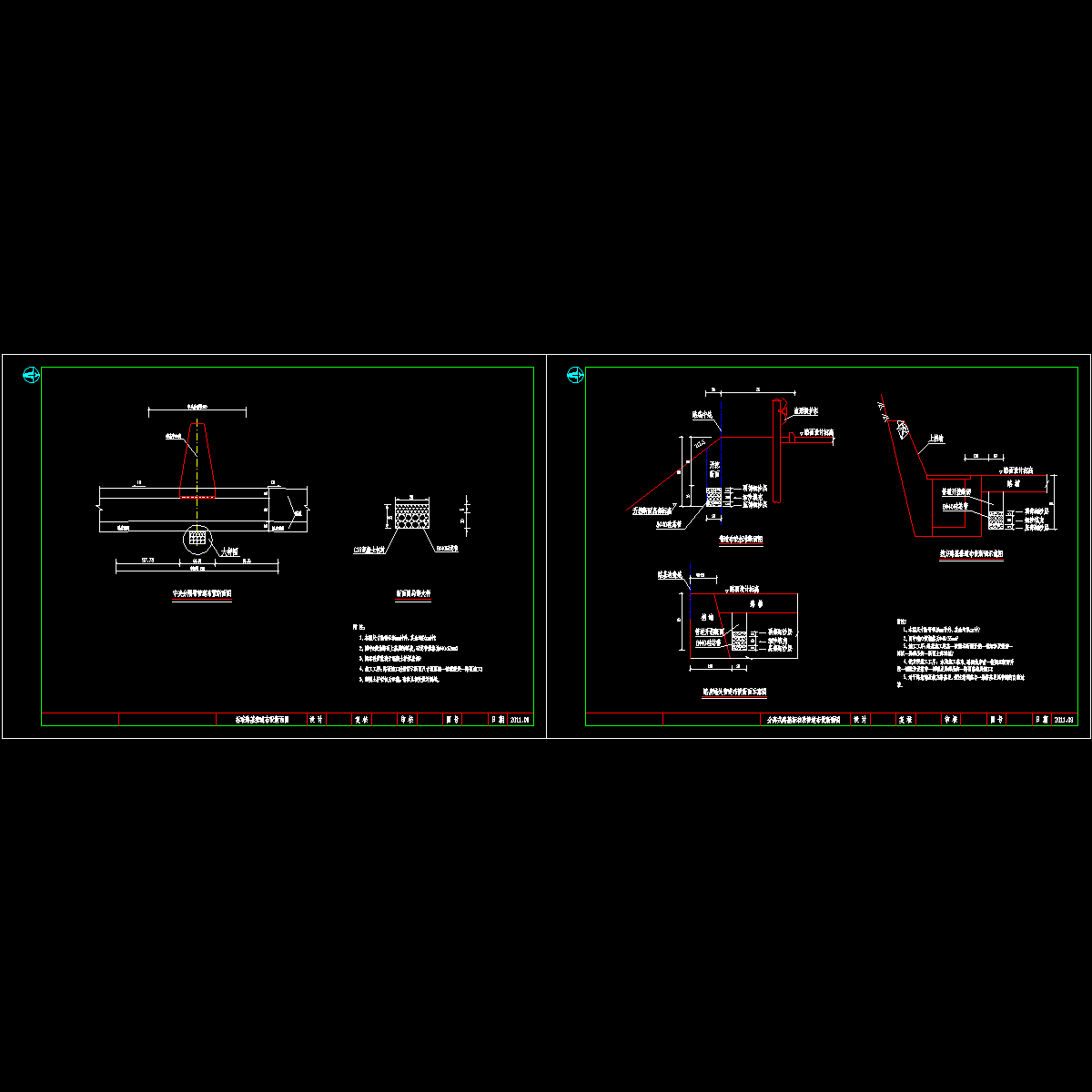

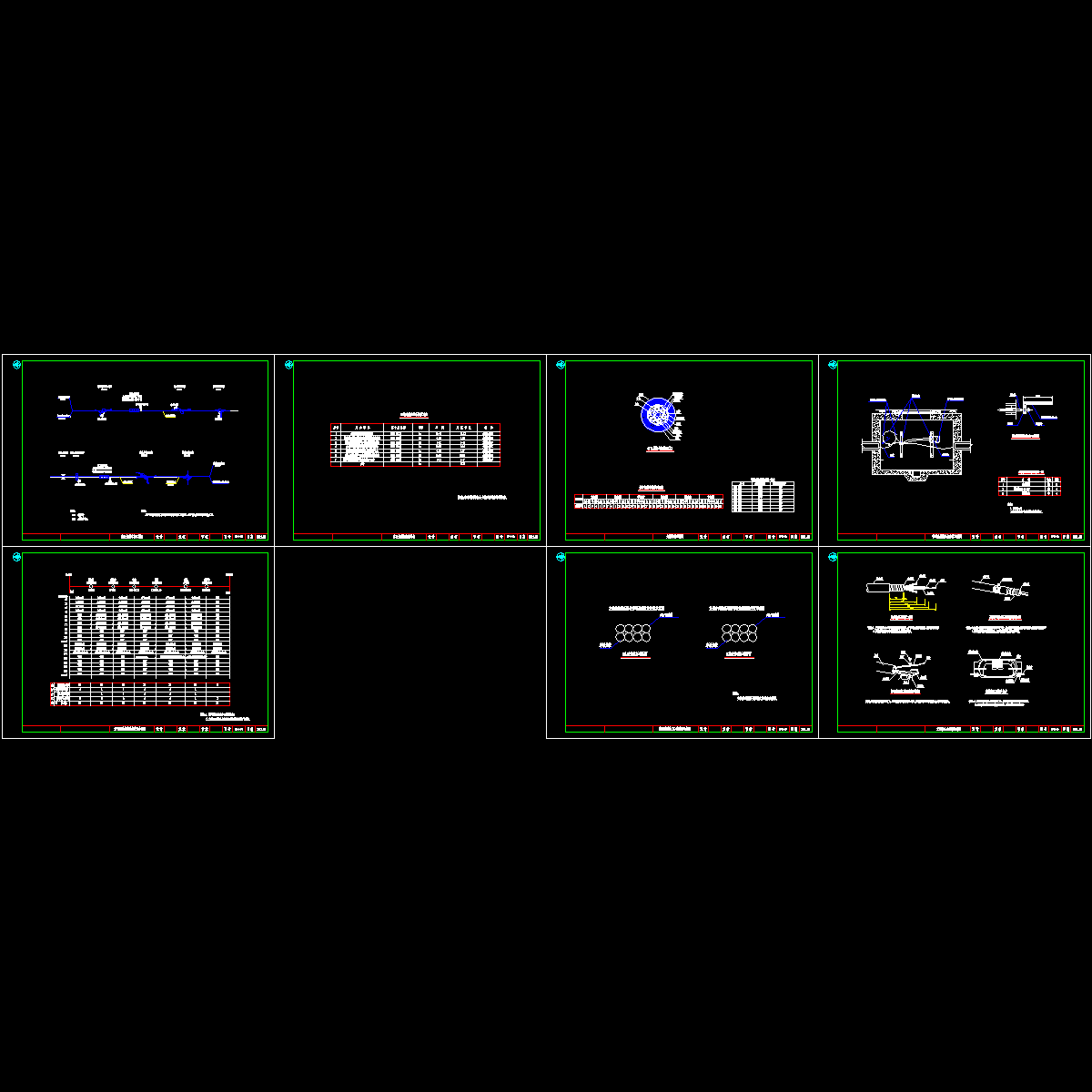

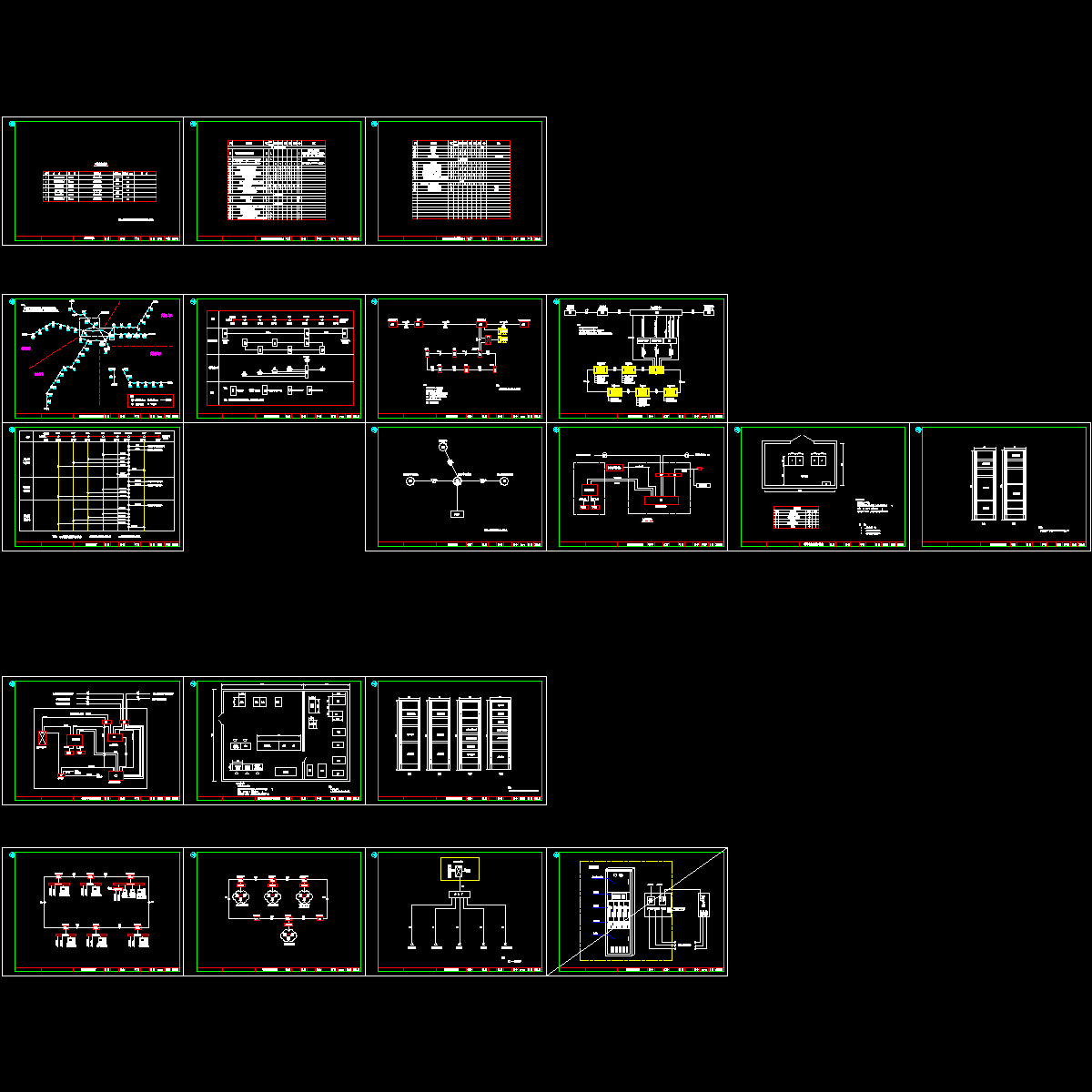

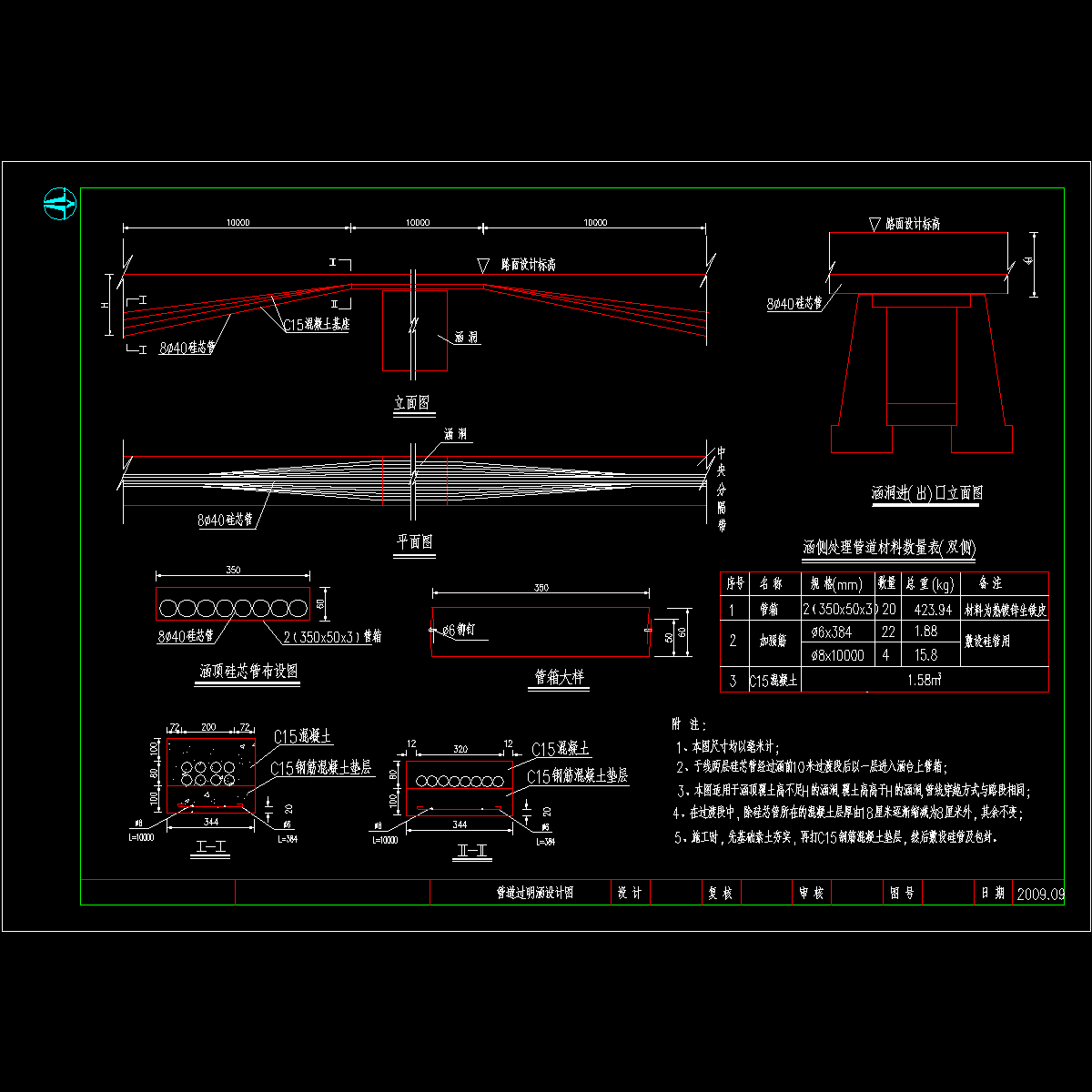

高速公路通信设施是本公路交通工程设施的重要组成部分，为公路管理运营部门以及收费、监控等系统提供可靠的通信服务，是保障高速公路网安全、通畅、高效运营及现代化交通管理的必要手段。　　通信系统主要包括：光缆传输、程控交换、通信电源、隧道紧急电话及广播等组成的。通信管道设计内容含主线通信管道横断面图设计；局前通信管道平面图设计；通信管道过明涵设计；通信管道过桥设计；通信管道过门架基础设计；通信管道过中央隔离带紧急开口设计；各类人孔及手孔设计。　　…… 　　监控通信分中心安装ASON智能STM-16等级2.5Gb/s光网络设备，xx监控通信分中心ASON智能光网络设备按ADM配置，ADM具有4路相互独立的STM-4光接口。干线ASON智能光网络设备STM-16光传输设备光接口采用1 1保护，以提高其可靠性。区间接入网采用光综合业务接入网设备。即在通信分中心设综合业务接入网光线路终端（OLT），在各无人站设光网络单元（ONU）。本路段共设置OLT（光线路终端）设备1套，ONU（光网络单元）设备5套。该项目的光综合业务接入网采用内置式ASON智能光网络设备，采用STM-4光同步传输系统，要求设备有平滑的升级到STM-16的能力。监控通信分中心设置一套综合网管设备，负责本路段干线SDH传输系统及综合业务接入网的配置管理、维护管理、传输管理、告警管理、测试管理、环境电源管理等。高速公路设置一台程控数字交换机。　　…… 　　通信管道：过桥管箱采用玻璃钢管箱，玻璃钢管箱为4米普通管箱。外场设备过路横埋管设计容量一般为φ100焊接钢管，φ100钢管外径114mm、壁厚4mm。共设置3种人孔和1种手孔。过路横埋管道路基挖沟深不小于0.70 米。局前通信管道路基挖沟深 0.75 米～0.8 米。管道设计基本容量为8孔φ40/33塑料硅管。　　…… 　　共计116张CAD
