一份19层通信大楼给排水CAD施工图纸(泵房管道系统图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：水泵,泵房,卫生间,集水坑,设备房布置
• 项目所在地：广东

附件详情

• 资料目录
• 主要设备材料表
• 给排水总说明
• 室外给排水总平面
• 地下一层给排水平面
• 地下一层喷淋平面

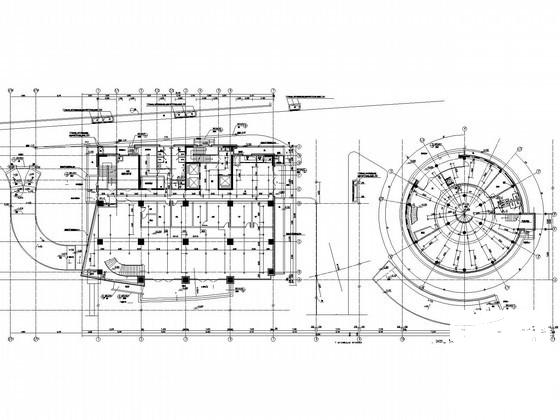

• 一层给排水平面图
• 一层喷淋平面图
• 二层给排水平面图
• 二层喷淋平面图
• 三层给排水平面图
• 三层喷淋平面图
• 主楼四~十二层给排水、喷淋平面
• 副楼屋顶喷淋平面
• 主楼十三层给排水、喷淋平面
• 主楼十四层给排水、喷淋平面
• 主楼十五层给排水、喷淋平面
• 主楼十六层给排水、喷淋平面
• 主楼十七层给排水、喷淋平面
• 主楼十八层给排水.喷淋平面
• 主楼十八层给排水.喷淋平面
• 主楼电梯机房及水箱给排水平面
• 主楼电梯机房及水箱顶给排水平面
• 泵房 平面布置图
• 泵房管道系统图
• 生活给排水展开图
• 消防给水展开图

附件详情

该工程位于广东，是一栋通信建筑项目，建筑层数为地上十九层，地下一层；建筑高度为76.2米；
设计范围：给水系统、污水系统、雨水系统、消火栓给水系统、自动喷淋系统等；
共计23张图纸；

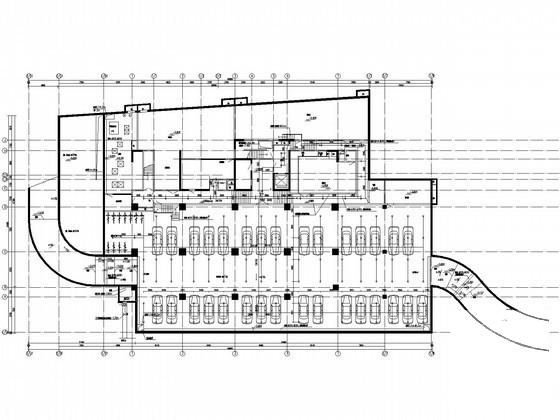

地下一层喷淋平面

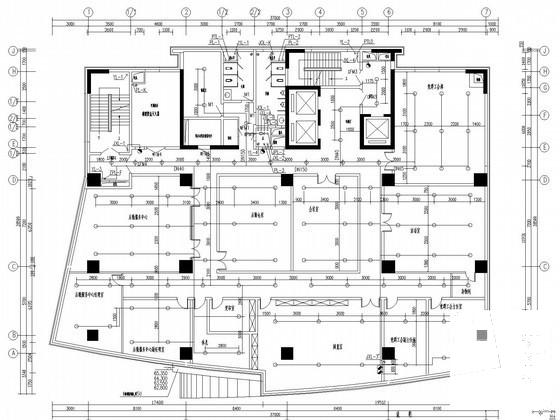

十四层给排水、喷淋平面图

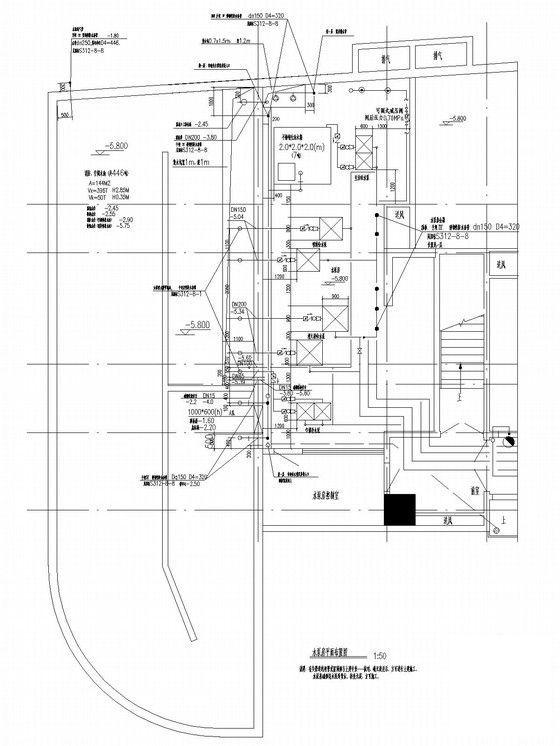

水泵房平面布置图

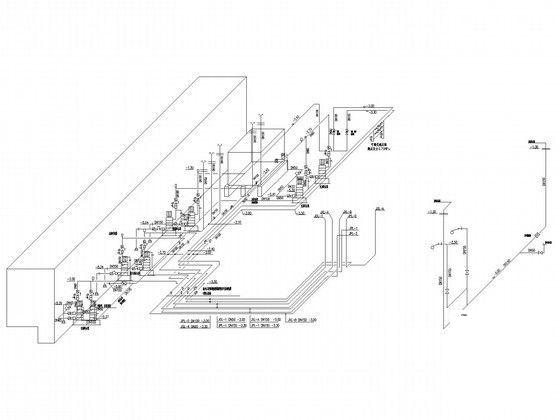

水泵房管道系统图

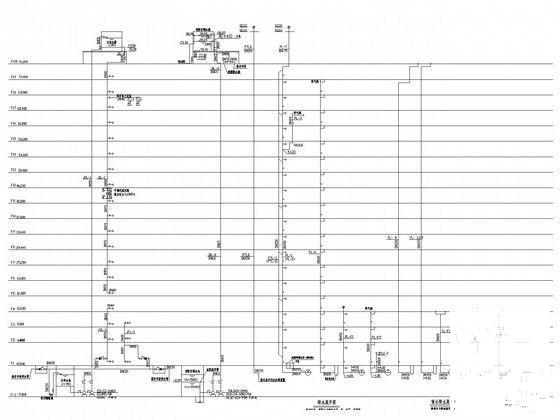

给排水系统图

消火栓及自动喷淋系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
