增容工程配套通信终端及光缆敷设施工CAD图纸

概况：

该项目为湖南省长沙市青少年宫-增容工程配套通信终端建设及光缆线路敷设。

该项目新建局端设备（OLT)、通信终端（ONU）各1套，新建48芯普通无金属阻燃光缆900米。

根据《配网自动化技术导则》，该项目通信通道建设采用光纤通信方式。接入层通信网络采用EPON通信系统，实现配电子站与配电终端之间的通信。骨干层通信网络采用光纤传输网方式，实现配电主站和配电子站之间的通信；配电子站汇集的信息通过IP方式接入MSTP通信网络。

部分图纸摘录：

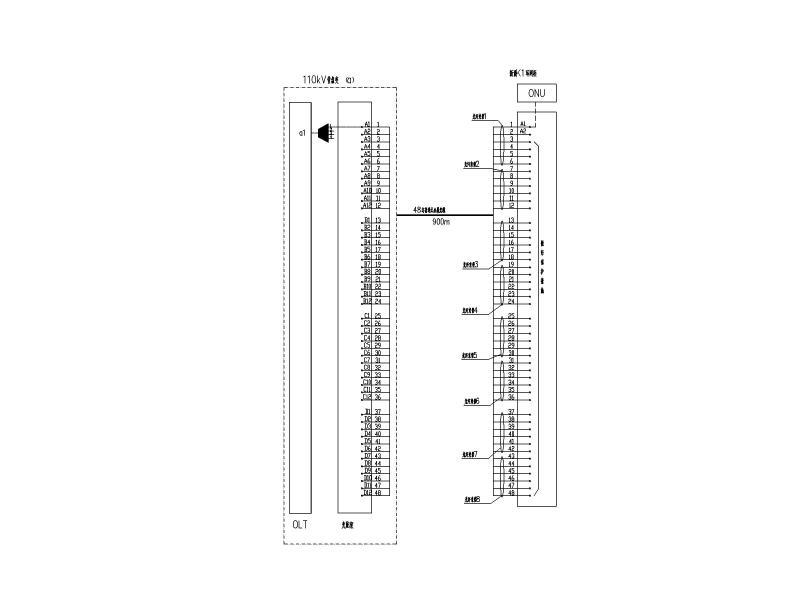

光缆配纤图

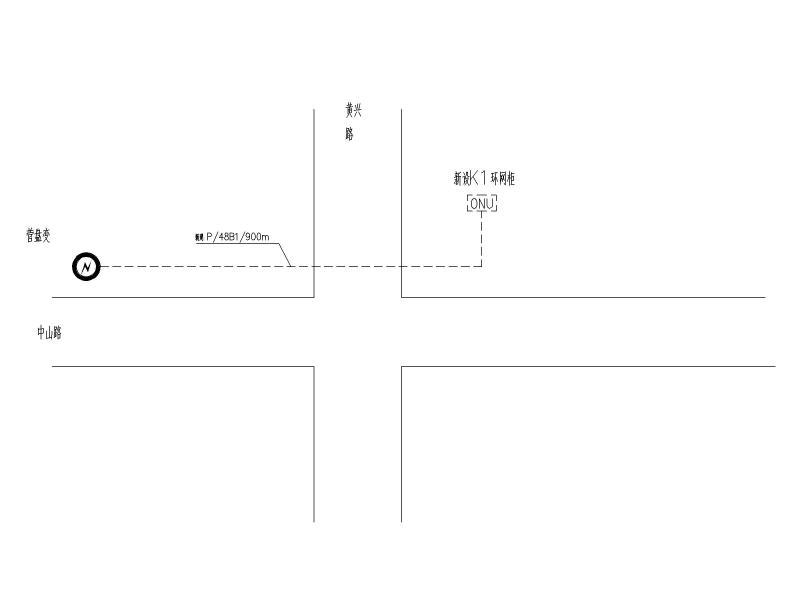

光缆路由示意图

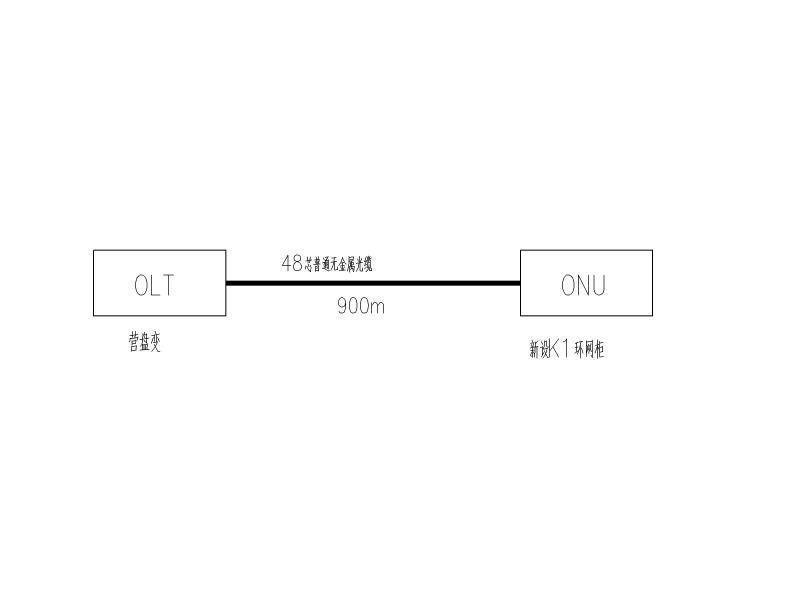

光缆拓扑图

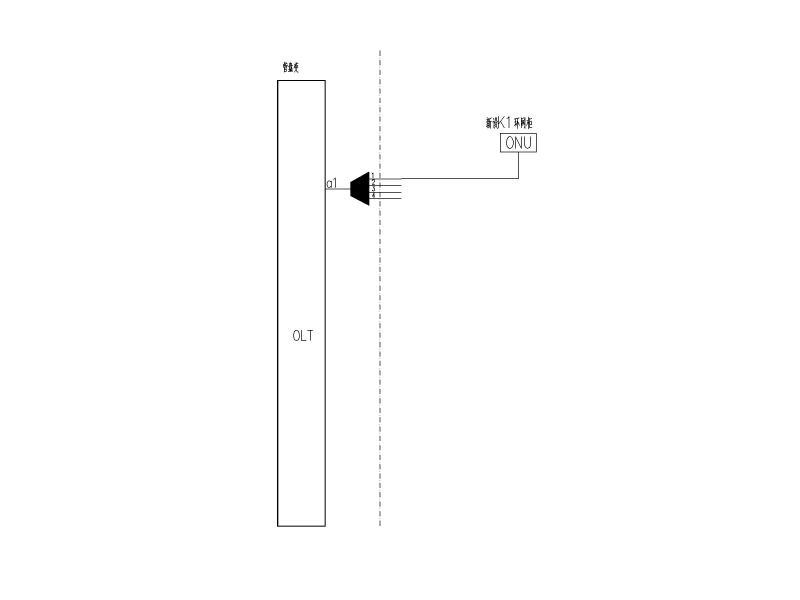

光纤电路组织图

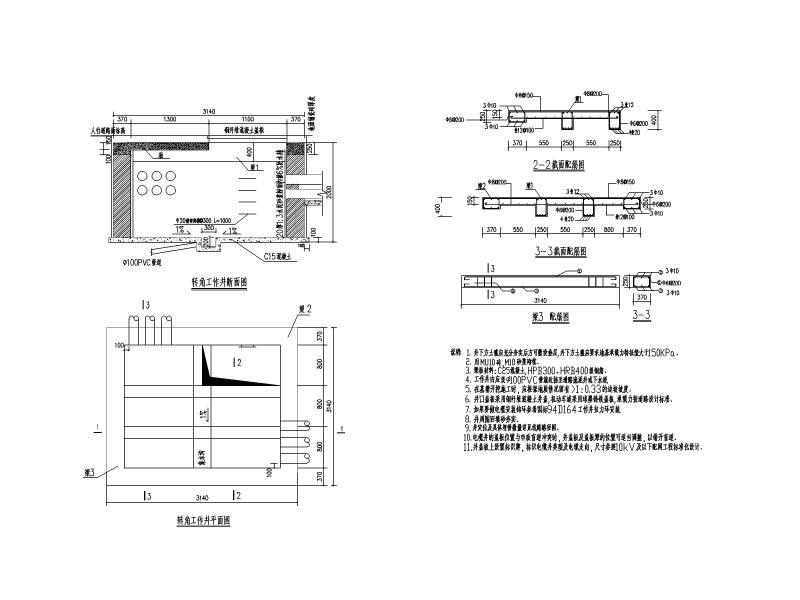

转角工作井施工图

智能环网柜基础施工图
