青少年宫增容工程总线路CAD施工图纸

该附件为湖南长沙青少年宫增容工程总线路图纸。

概况：
该项目为湖南省长沙市青少年宫-增容工程。

新建配电间采用10KV双电源供电，一回电源由110KV营盘变电站304间隔10KV新出一回经新设智能环网柜电缆供电，一回电源由110KV营盘变电站346间隔潮宗线303#杆经新立电杆电缆供电(因教育线负荷调整，原教育线三支线改由潮宗线供电，现潮宗线303#杆即为客服方案单教育线303#杆)，该项目共新立YB-190/15米水泥电杆一基（P1），新设智能环网柜一台（K1）。

部分图纸摘录：

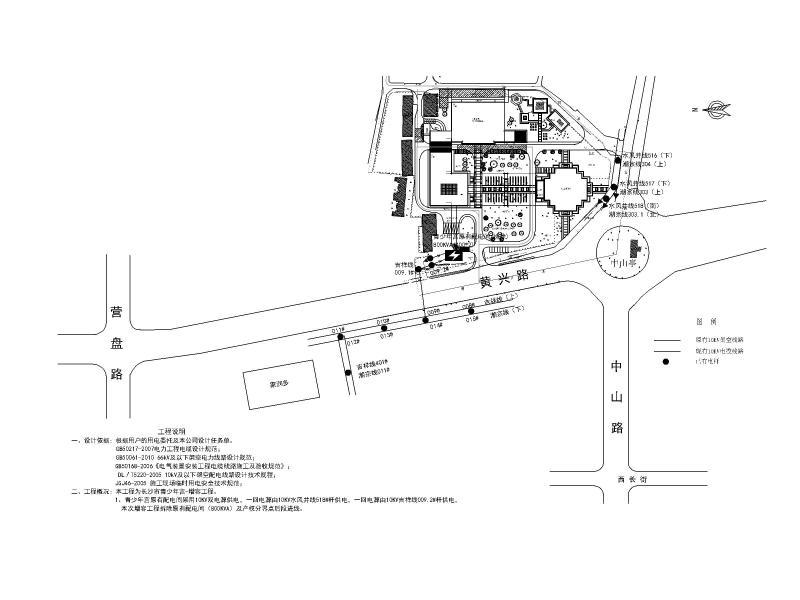

10kV线路平面示意图（增容前）

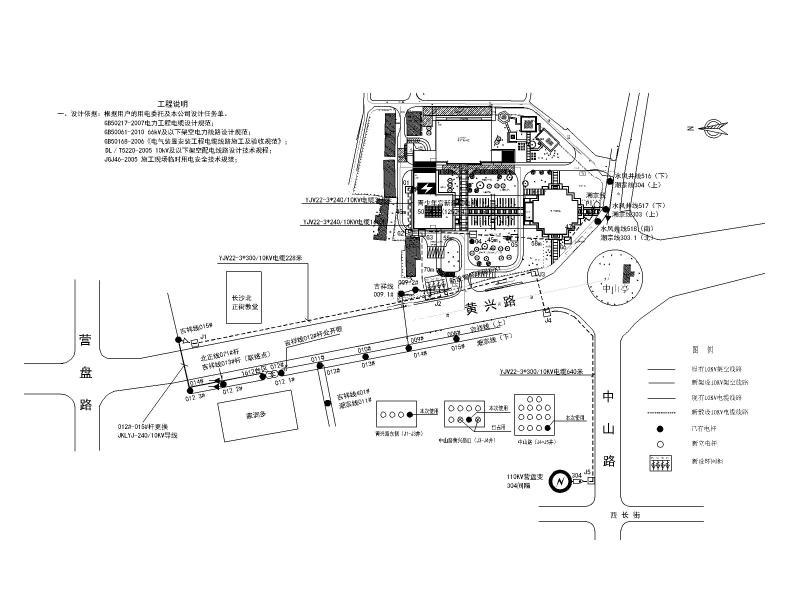

10kV线路平面示意图（增容后 ）

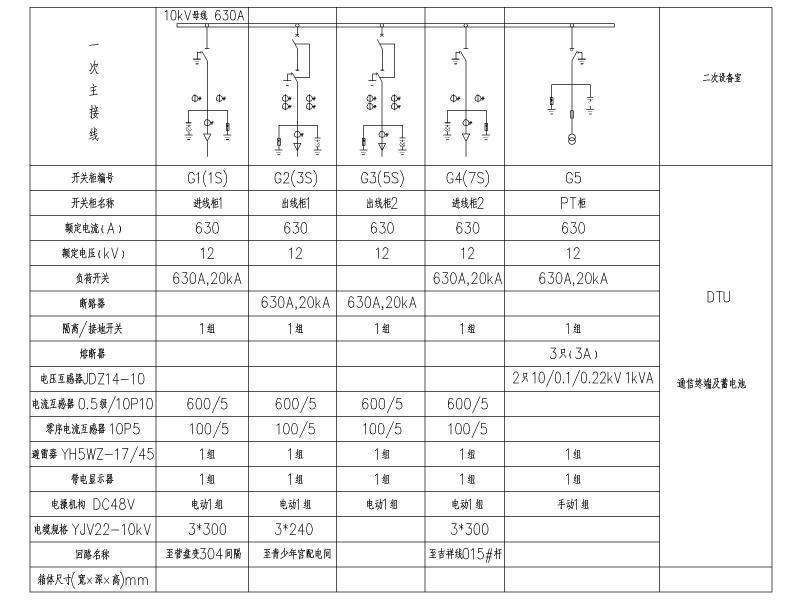

K1环网柜电气一次接线图

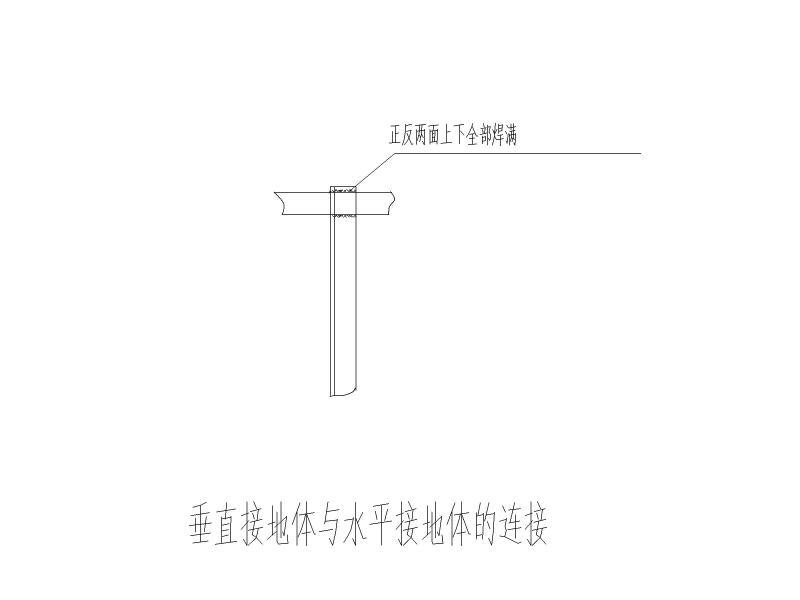

垂直接地体与水平接地体的连接

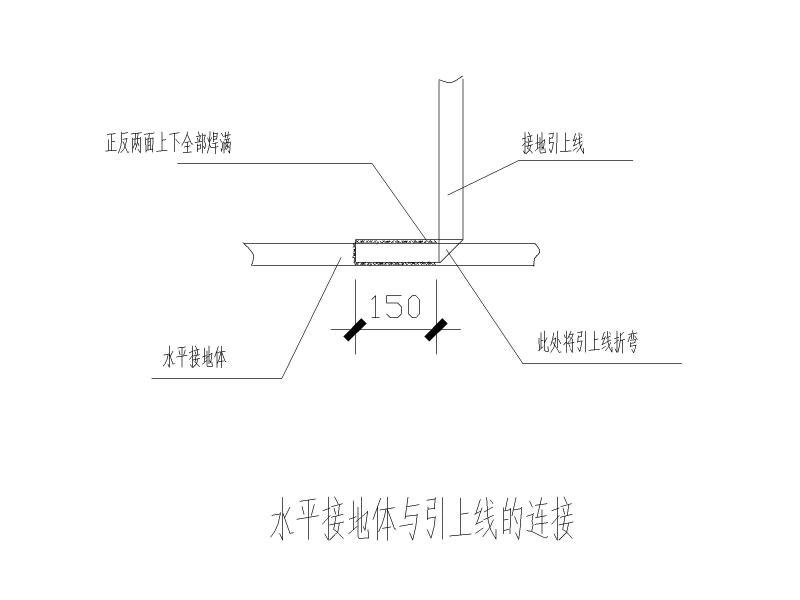

水平接地体与引上线的连接

接地体的埋入深度
